РУЧНОЙ (ШАГОВЫЙ) РЕЖИМ

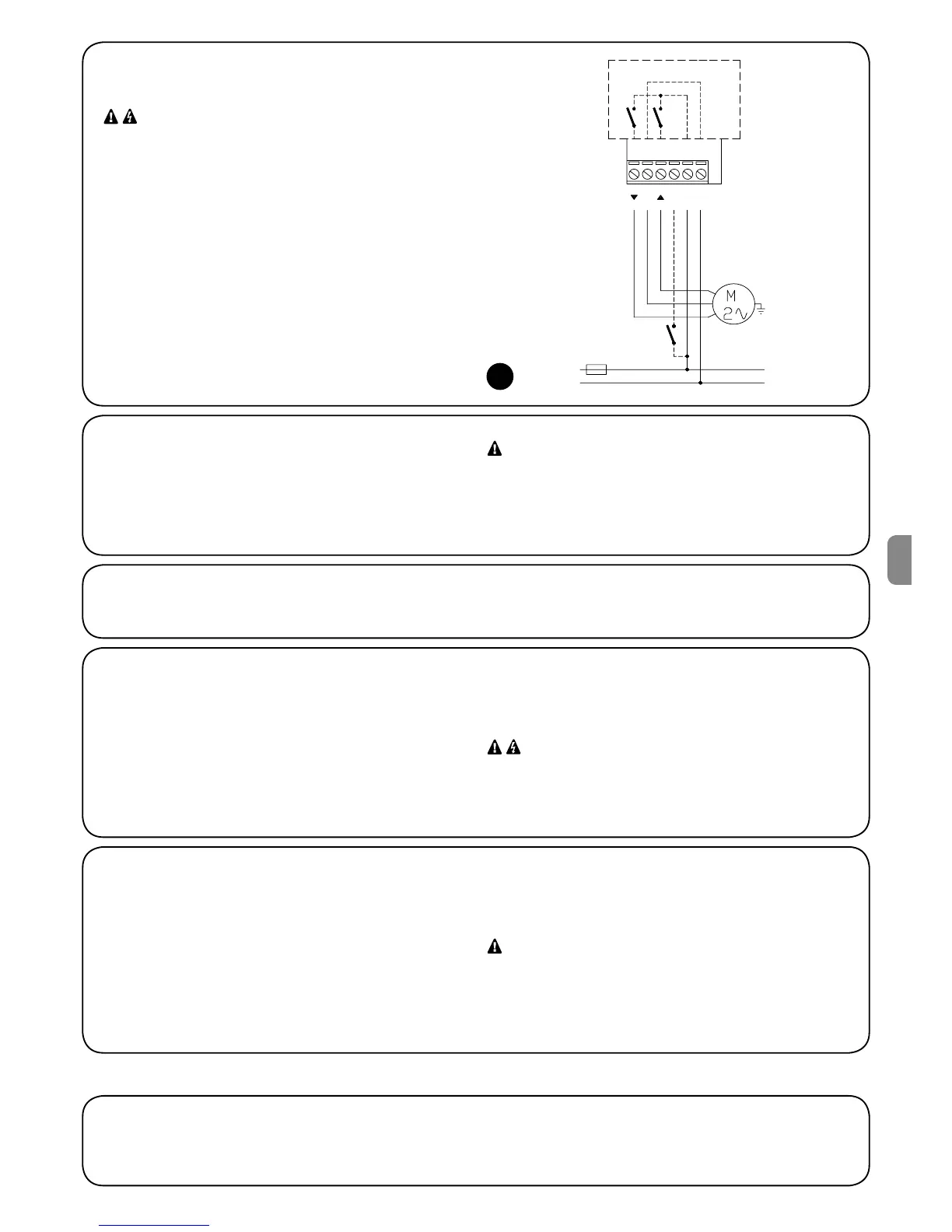

2.2.1) Подключение двигателя
Подключение однофазного асинхронного двигателя к сети
электроснабжения осуществляется через клеммы 1-2-3 (вниз,
общий, вверх). «Вниз» соответствует кнопке t на передатчи-
ках, «Вверх» - кнопке s (направление активизации датчика
скорости ветра). После подключения, если направление вра-
щения двигателя неверное, поменяйте соединение клемм 1 и 3.
Не подключайте к блоку управления более одного двига-
теля. В случае необходимости используйте специальные
TTE расширяющие модули.
2.2.3) Кнопка пошагового управления
При необходимости возможно подключение кнопки пошагово-
го управления, при нажатии которой активизируются команды
в следующей последовательности: вверх – остановка – вниз –
остановка. Кнопка подключается между фазой (L) и клеммой
4, как показано на рисунке 3. Если на кнопку нажать и удер-
живать более 3 секунд, но меньше 10, активизируется команда
«вверх», соответствующая кнопке s на передатчиках). Если
кнопку удерживать нажатой более 10 секунд, активизируется
команда «вниз», соответствующая кнопке t).
Это функция может быть использована для одновременного
выполнения несколькими двигателями одной команды, незави-
симо от текущего состояния.
Кнопка находится под напряжением, поэтому должна
быть соответствующим образом защищена и изолирована.
2.2.4) Погодные датчики
Блок управления TT2N может управлять максимум тремя
погодными датчиками VOLO S RADIO. Датчик VOLO S RADIO
запоминается также, как и обычный передатчик (таблица А1
или А2).
Уровни активизации могут быть запрограммированы непо-
средственно на датчике VOLO S RADIO. Активизация ветро-
вого датчика имеет приоритет перед датчиками солнца или
дождя и задерживает все команды на 1 минуту (передатчи-
ков, кнопки Пошагово, датчиков солнца и/или дождя). Более
подробную информацию можно получить, изучив инструкцию
по эксплуатации VOLO S RADIO.
Активизация датчика скорости ветра вызывает движе-
ние в направлении соответствующем кнопке s на пере-
датчиках.
2.2.2) Электропитание
Источник электропитания блока управления подключается при помощи клемм 5 и 6 (Фаза, нейтральный). Блок управления
TT2N может работать при напряжении источника питания в 120 или 230 В и частоте 50 или 60 Гц.
2.2) Электрические соединения
• Соблюдайте все инструкции по выполнению электри-
ческих соединений. Если у вас возникнут сомнения, НЕ
ПЫТАЙТЕСЬ самостоятельно разобраться, обратитесь
к детальной технической информации, размещенной на
сайте www.niceforyou.com. Неправильное соединение
опасно и может привести к повреждению системы.
• Блок TT2N не защищен от перегрузок или короткого
замыкания на выходах. Соответствующая защита от
перегрузок, например, плавкий предохранитель, рас-
считанный максимум на 3,15 А, должна быть предусмо-
трена на линии электропитания.
3
Для обеспечения управления блоком TT2N при помощи передатчика процедура запоминания должна быть исполнена в соот-
ветствии с порядком, описанным в таблице А1.
Параметры запоминания и настройки могут быть введены посредством передатчиков (пункт 3.1) или при помощи кнопки про-
граммирования (пункт 3.2).
