ES
Español – 3
5
1
3
5
2
46
A
MP
1
6
5
24
3
Cable
Enchufe
AMP
rosado
verde
marrón
blanco
gris
amarillo
En la programación de la posición nal inferior, se dene
automáticamente el punto de activación del interruptor de tope
preliminar. Esto se puede modicar después de la programación
mediante el parámetro 6 con el K5.

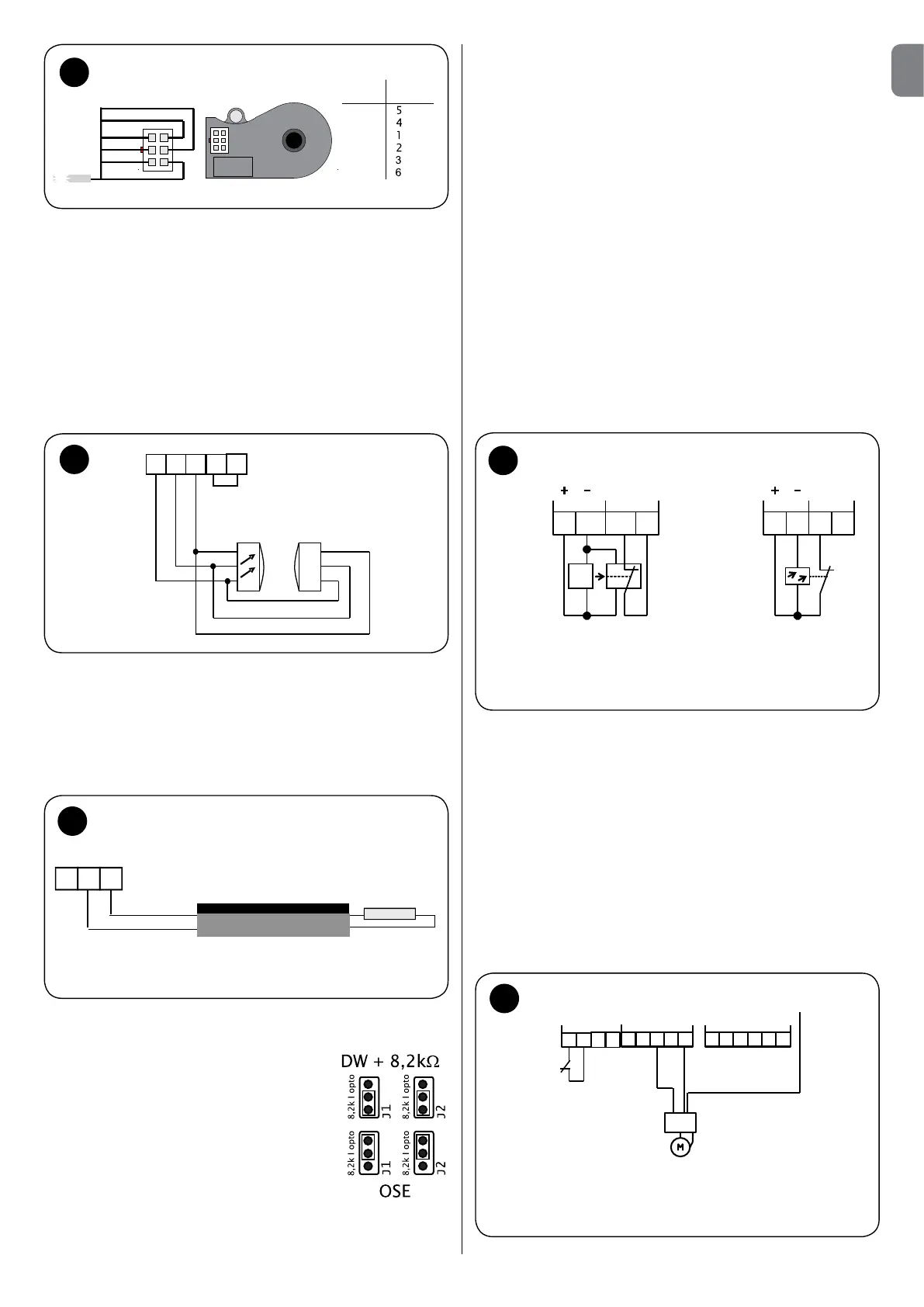

Conexión de una barra de contacto optoelectrónica OSE - g. 6
El borde sensible optoelectrónico está estructurado de manera tal
que, a lo largo del mismo, cuando se acciona, se interrumpe un haz
luminoso. Para permitir el control del borde sensible por toda su
longitud, en el extremo de la barra de contacto se debe conectar
un receptor.
6
Barra de contacto
optoelectrónica OSE
Transmisor
Receptor
Blanco
Verde
Marrón
Blanco
+
SIG
-
Verde
Marrón
X6
Conexión de un borde sensible de 8,2 kΩ - Fig.7
Al dispositivo UST1-FU se le puede conectar directamente un borde
sensible eléctrico y/o neumático.
La lógica de gestión está ya integrada en la central. Para poder
controlar correctamente todo el circuito eléctrico del borde
sensible,
éste se debe conectar con una resistencia (8,2
kΩ).
+
SIG
-
8,2k
•
7
La conexión eléctrica del borde sensible se realiza en el borne
J32 (S y +) del panel del bornes X6.
Perno en U J1 y J2
1-2 colocado = listo para barra DW
así como SKS con 8,2kOhm
resistencia terminal
2-3 colocado = listo para barra OSE
¡ATENCIÓN: los dos pernos se deben conectar a resistencias
de 8,2
kΩ y/o a los bornes Opto!
Conexión del borde sensible neumático con prueba de
funcionamiento
Asegurarse de que el perno en U J4 se haya colocado. Conectar
los cables del borde sensible al borne J32 (S y +) del perno X6, y
conectar en serie la resistencia terminal y el borde sensible.
La puerta debe estar en contacto con el suelo para que el borde
sensible pueda transmitir un impulso a la central de mando.
En ausencia del impulso, el LED2 rojo se enciende y el movimiento
sucesivo se realiza en modo hombre presente. El mensaje de error
desaparece cuando la barra de contacto deja de accionarse.
Apertura parical para interruptor de tope electrónico
La conexión se realiza mediante una entrada en el módulo suplementario
K3 o K3A - consultar el manual de instrucciones que se anexa con este
módulo.
C
onexión de una barrera fotoeléctrica - g. 8
Al dispositivo UST1-FU se puede conectar directamente una barrera
fotoeléctrica (al bloque de bornes X5) para poner en seguridad el
pasaje. Si se interrumpe el rayo infrarrojo de la barrera fotoeléctrica
durante el movimiento de CIERRE de la puerta, ésta se bloquea e
invierte el sentido de marcha hacia la posición nal superior.
8
21
3 4
J30
S
Foto
J31
E
S=Transmisor
E=Receptor
Conexión barrera fotoeléctrica
transmisor y receptor
X5
Barrera
fotoeléctrica
de seguridad
Alimentación
de corriente
24V DC
Contacto
(de apertura)
21
3 4
J30
Foto
J31
X5
Conexión barrera
fotoeléctrica de reflexión
ATENCIÓN:
En una barrera fotoeléctrica de sentido único con sólo tres puntos de conexión,
el contacto de conmutación y el lado positivo del sistema electrónico de la
barrera están conectados al borne J30/1 (X5) con el potencial positivo.
¡En caso de conexión de la barrera fotoeléctrica, quitar el puente del borne
J31 del bloque de bornes X5!
Conexión del interruptor de seguridad para puerta
peatonal - g. 9-10
En las puertas con puerta peatonal de servicio integrada, el
interruptor de seguridad se debe conectar al borne J10 del bloque
de bornes X2.
¡Atención! ¡Quitar los puentes (J10)!
9
Interruptor de
aflojado cable /
seguridad rotura
resorte o seguridad
anti-desenrollado
Conexión inverter monofásico
PE
X2
U
V
W
L1N
N
L1
X1
J11
J12
M1
INV.
PE
B2 B1
J10
