4 – Español
ES

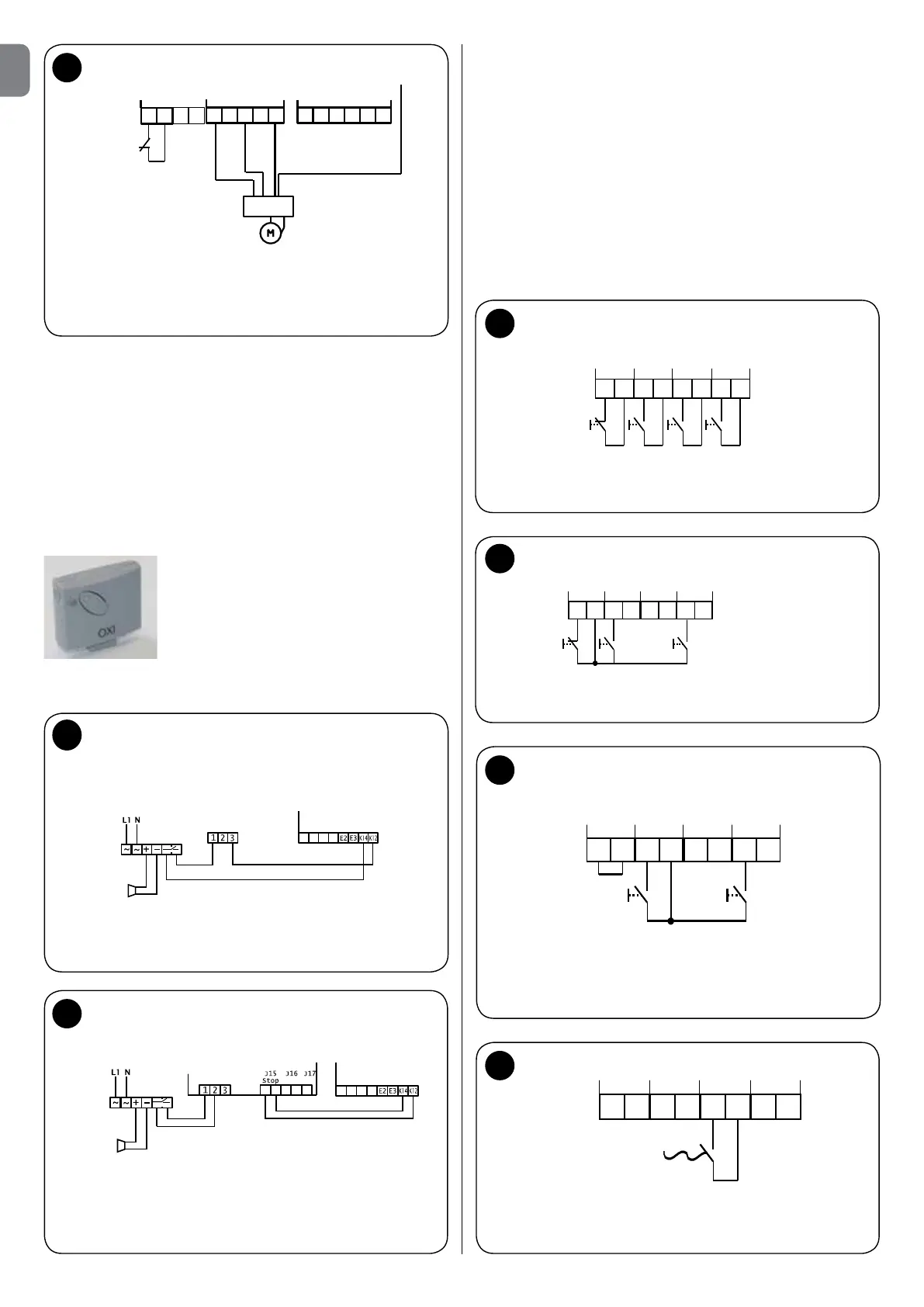

Conexión de los transmisores de mando - g.13-16
Para el mando desde el exterior, al bloque de bornes X4 de la central
de mando UST1-FU se le puede conectar un botón triple. En este
caso, los dos botones ABRIR y CERRAR se deben realizar como
contactos de cierre (NA).
El botón STOP está conectado al circuito de seguridad, por lo que
se debe realizar como contacto de apertura (NC).
¡En caso de conexión de un botón Stop al bloque de bornes X4,
quitar el puente del borne J15 y conectar el botón STOP (contacto
de apertura)!
Al borne J17 de bloque de bornes X4 se le pueden conectar
diferentes equipos de mando con contacto de cierre de potencial
cero, por ejemplo, un interruptor de tracción en el techo. La función
de esta entrada corresponde al mando paso a paso CERRAR-
STOP-ABRIR-STOP.
Conexión de interruptores de seguridad directos
Los elementos de seguridad que intervienen directamente en el
proceso de mando se conectan al borne J10 del bloque de bornes
X2. Entre ellos se encuentra la parada de emergencia o el dispositivo
paracaídas, el dispositivo de seguridad anti-atrapamiento y la
seguridad para la puerta peatonal.
Conexión del receptor de radio
Al slot (J38) 10 PIN - es posible conectar el receptor Nice OXI /
OXIFM de la serie OPERA. Para mayores detalles, consultar el
manual de instrucciones del receptor y del transmisor manual.
OXI / OXIFM
Conexión de los frenos - g. 11-12
10
Conexión inverter trifásico
Interruptor de aflojado cable / seguridad rotura resorte o seguridad anti-desenrollado
PE
X2
U
V
W
L1
L3
L2
N
L1 L2 L3
X1
J11
J12
M1
INV.
PE
B2 B1
J10
12
11
Freno de fuerza elástica
configuración estándar
¡Ajustar parámetro C 08 en el inverter en valor 2!
UST1-FU
X3(J6)
Freno
INVERTER
Freno corriente de trabajo
¡Ajustar parámetro C 08 en el inverter en valor 0!
X4
UST1-FU
X3(J6)
Freno
INVERTER
16
Interruptor de tracción
1 3 5 72 4 6 8
STOP ABRIR Imp CERRAR
X4
J15 J16 J17 J18
15
Conexión de un interruptor de llave
1 3 5 72 4 6 8
STOP ABRIR Imp CERRAR
X4
J15 J16 J17 J18
14
Conexión de botón triple con cable de 4 conductores
3 5 74 6 8
STOP ABRIR Imp CERRAR
X4
J15 J16 J17 J18
1 2
13
Conexión de los elementos de mando
ABRIR, STOP, CERRAR e IMPULSO
3 5 74 6 8
STOP ABRIR Imp CERRAR
X4
J15
J16 J17 J18
1 2
