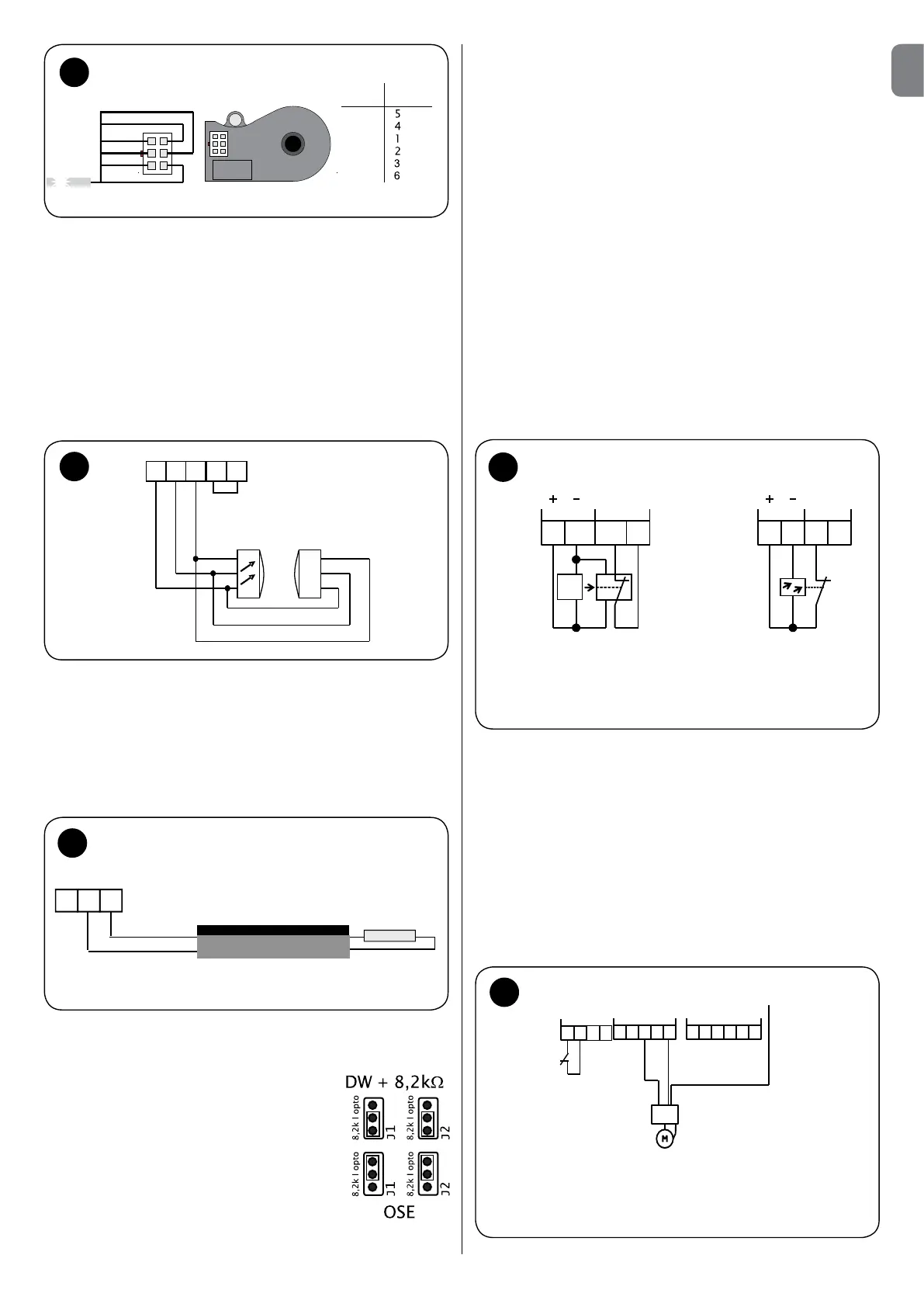

Nice UST1-FU - Page 75

PL
Polski – 3
5
1
3
5
2
46
A
MP
1
6
5
24
3
Kabel
Wtyczka
AMP
Różowy
Zielony
Brązowy
Biały
Szary
Żółty
Podczas programowania dolnej pozycji końcowej automatycznie
ustalany jest punkt zadziałania wyłącznika krańcowego wstępnego.
Po zakończeniu programowania można go przesunąć za pomocą
parametry 6 w module K5.
Podłączenie optycznej listwy krawędziowej OSE - rys. 6
Optyczna listwa krawędziowa jest zbudowana w taki sposób, iż
jeżeli zostanie uruchomiona w jakimkolwiek miejscu wzdłuż swojej
długości, promień świetlny zostaje przerwany. Aby umożliwić
kontrolę listwy krawędziowej na całej długości, na jej krańcu
podłączana jest fotokomórka.
6
Listwa krawędziowa
optyczna OSE
Nadajnik Odbiornik
Biały Zielony Brązowy
Biały
+
SIG
-
Zielony
Brązowy
X6
Podłączenie listwy krawędziowej 8,2 kΩ - rys.7
Do centrali UST1-FU można podłączyć bezpośrednio listwę
krawędziową elektryczną i/lub pneumatyczną.
Odpowiedni obwód logiczny sterowania jest już wbudowany w
centralę. Aby można było prawidłowo kontrolować cały obwód
elektryczny listwy krawędziowej, należy ją podłączyć do rezystora
(8,2
kΩ).
+
SIG
-
8,2k
•
7
Listwę krawędziową rezystancyjną podłącza się elektrycznie
do zacisku J32 (S i +) listwy zaciskowej X6.
Zworki J1 i J2
1-2 zwarte = gotowe dla listwy DW
oraz SKS z rezystorem końcowym
8,2kOhm
2-3 zwarte = gotowe dla listwy OSE
UWAGA: Obie zworki należy podłączyć do
8,2
kΩ i/lub do zacisków Opto!!
Podłączenie pneumatycznej listwy krawędziowej
z wykonaniem testu działania
Upewnić się, iż zworka J4 jest założona. Przewody listwy
krawędziowej podłączyć do zacisku J32 (S i +) listwy zaciskowej X6 i
połączyć szeregowo rezystor końcowy z listwą krawędziową.
Aby listwa krawędziowa mogła przesłać impuls do centrali
sterowniczej, brama powinna dotykać ziemi.
Jeżeli brak impulsu, czerwona dioda LED2 zaczyna świecić, a
następny ruch jest wykonywany w trybie z przytrzymaniem przycisku.
Komunikat błędu znika, kiedy nic nie uruchamia listwy krawędziowej.
Otwarcie częściowe kontrolowane elektronicznym
wyłącznikiem krańcowym
Podłączenie przez wejście na module dodatkowym K3 lub K3A - zob.
instrukcję załączoną do modułu.
P odłączenie fotokomórek naściennych - rys. 8
Do centrali sterowniczej UST1-FU można bezpośrednio podłączyć
fotokomórki naścienne (do modułu zacisków X5), co zabezpiecza
przejście. Jeżeli promień podczerwieni fotokomórek zostanie
przerwany podczas ZAMYKANIA bramy, zatrzymuje się ona i zmienia
kierunek ruchu w stronę otwierania.
8
21
3 4
J30
S
Foto
J31
E
S=nadajnik
E=odbiornik
Podłączenie linii FOTO
nadajnik i odbiornik
X5
Fotokomórki naścienne bezpieczeństwa Zasilanie prądem 24V DC Styk (rozwierny)
21
3 4
J30
Foto
J31
X5
Podłączenie fotokomórki
z odbłyśnikiem
UWAGA:
Fotokomórki z odbłyśnikiem, z tylko trzema przewodami, mają styk
przełączania oraz plus zasilania urządzenia podłączone do zacisku J30/1 (x5)
z potencjałem dodatnim.
W razie podłączenia fotokomórek należy usunąć mostek z zacisku J31
modułu zacisków X5!
Podłączenie wyłącznika bezpieczeństwa do drzwi
serwisowych - rys. 9-10
Bramy z drzwiami serwisowymi: wyłącznik bezpieczeństwa jest
podłączany do zacisku J10 modułu zacisków X2.
Uwaga! Usunąć mostki (J10)!
9
Czujnik zerwania linki
/
zabezpieczenie
przed uszkodzeniem sprężyny lub zabezpieczenie przed rozwinięciem
Podłączenie falownika jednofazowego
PE
X2
U
V
W
L1 N
N
L1
X1
J11
J12
M1
FAL.
PE
B2 B1
J10
