4 – Polski
PL

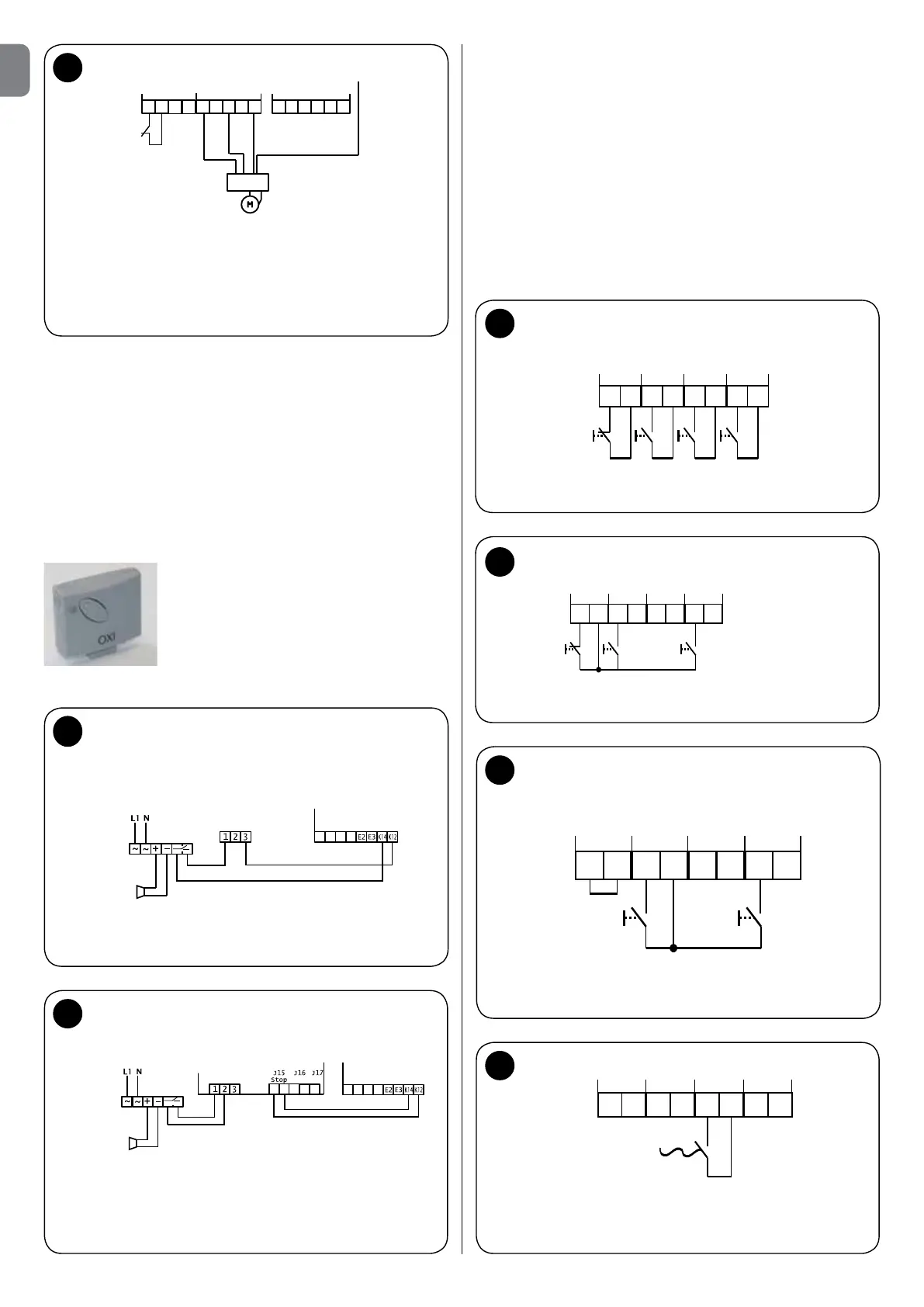

Podłączenie przycisków sterowniczych - rys.13-16
Aby można było sterować bramą z zewnątrz, do modułu zacisków X4
centrali sterowniczej UST 1-FU można podłączyć przycisk potrójny.
W takim przypadku oba przyciski, OTWÓRZ i ZAMKNIJ, należy
podłączyć jako styki NO.
Przycisk STOP jest podłączany do obwodu bezpieczeństwa, dlatego
też należy go podłączyć jako styk NC.
W przypadku podłączenia przycisku Stop do modułu zacisków X4
należy zdjąć mostek z zacisku J15 i podłączyć przycisk STOP typu
NC!
Do zacisku J17 modułu zacisków X4 można podłączyć różne
urządzenia sterownicze z bezpotencjałowym stykiem zwiernym,
np. wyłącznik sutowy z linką. Funkcja tego wejścia pokrywa się ze
sterowaniem krokowym ZAMKNIJ-STOP-OTWÓRZ-STOP.
Podłączenie bezpośrednich wyłączników
bezpieczeństwa
Elementy bezpieczeństwa działające bezpośrednio podczas
sterowania podłączone do zacisku J10 modułu zacisków
X2. Mogą to być na przykład: przycisk zatrzymania awaryjnego
oraz chwytacz, czujnik zerwania linki oraz zabezpieczenie drzwi
serwisowych, wbudowanych w bramę.
Podłączenie odbiornika radiowego
Do gniazda J38 (10-pinowe) można podłączyć odbiornik Nice
OXI lub OXIFM z serii OPERA. Więcej informacji można znaleźć w
instrukcji obsługi odbiornika i nadajnika ręcznego.
OXI / OXIFM
Podłączenie hamulców - rys. 11-12
10
Podłączenie falownika trójfazowego
Czujnik zerwania
linki / zabezpieczenie
przed uszkodzeniem
sprężyny lub
zabezpieczenie
przed rozwinięciem
PE
X2
U
V
W
L1
L3
L2
N
L1 L2 L3
X1
J11
J12
M1
FAL.
PE
B2 B1
J10
11
Hamulec uruchamiany siłą sprężystości
konfiguracja standardowa
Parametr C 08 na falowniku ustawić na 2!
UST1-FU
X3(J6)
Hamulec
FALOWNIK
12
Hamulec uruchamiany prądem roboczym
Parametr C 08 na falowniku ustawić na 0!
X4
UST1-FU
X3(J6)
Hamulec
FALOWNIK
16
Wyłącznik
aktywowany
przez
pociągnięcie
1 3 5 72 4 6 8
STOP OTWÓRZ Imp ZAMKNIĘTY
X4
J15 J16 J17 J18
15
Podłączenie dwupozycyjnego
przełącznika kluczykowego
1 3 5 72 4 6 8
STOP OTWÓRZ Imp ZAMKNIJ
X4
J15 J16 J17 J18
14
Połączenie przycisku potrójnego kablem 4-żyłowym
3 5 74 6 8
STOP OTWÓRZ Imp ZAMKNIJ
X4
J15 J16 J17 J18
1 2
13
Połączenie przycisków sterujących
OTWÓRZ, STOP, ZAMKNIJ i IMPULS
3 5 74 6 8
STOP OTWÓRZ Imp ZAMKNIJ
X4
J15
J16 J17 J18
1 2
