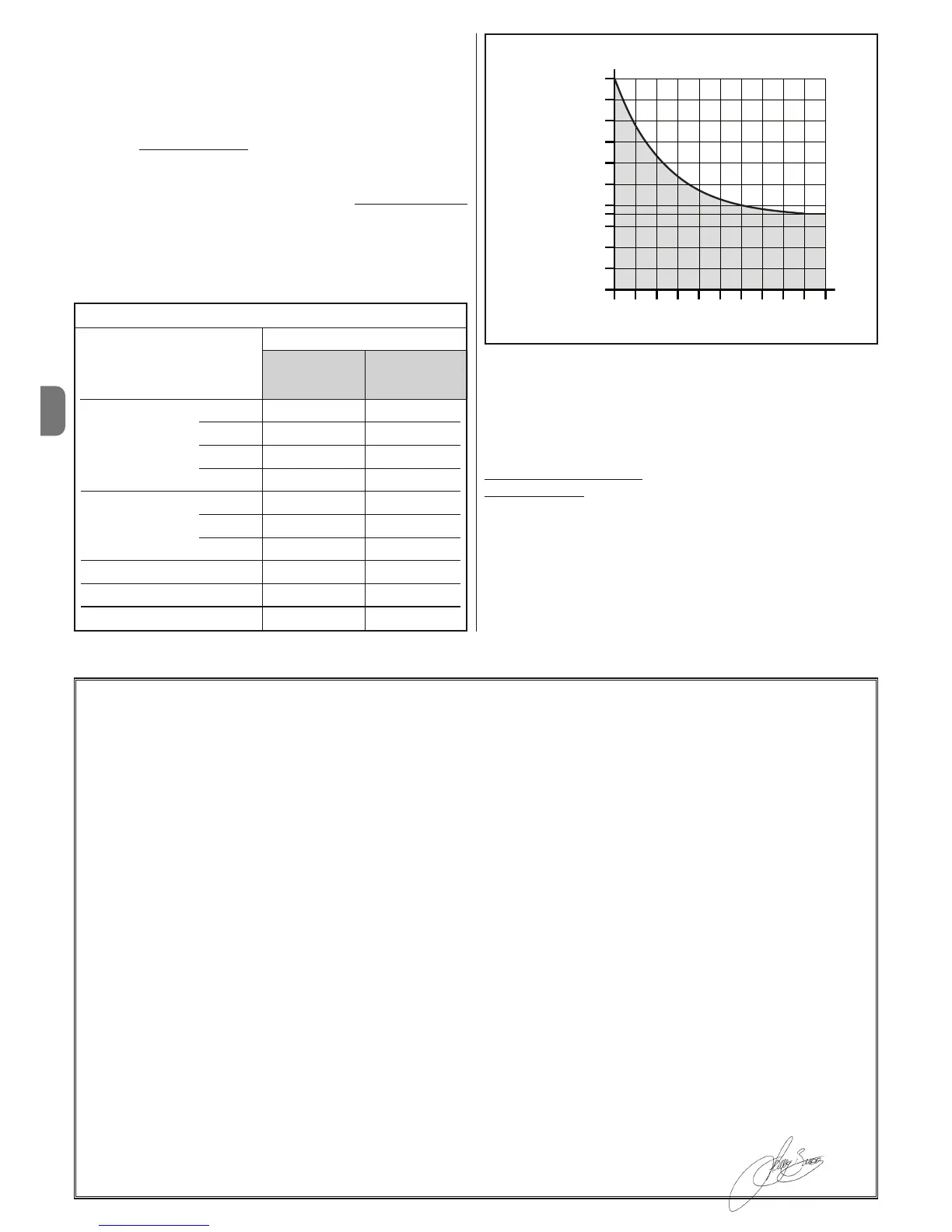

SCHEMAT A
Trwałość produktu
Trwałość to średni okres żywotności produktu. Wartość trwałości jest zależna
od wskaźnika uciążliwości manewrów wykonanych przez automat: czyli sumą
wszystkich faktorów składających się na zużycie produktu (patrz Tabela 2).
Aby ustalić możliwą trwałość waszego automatu należy postępować w nastę-
pujący sposób:
01. Obliczyć wskaźnik uciążliwości dodając wartości w procentach znajdujące
się w Tabeli 2;
02. W Schemacie A od otrzymanej wartości, zaznaczyć pionowa linię , aż do
skrzyżowania krzywej; z tego punktu zaznaczyć linię pionową, aż do skrzyżo-
wania linii “cykle manewrów”. Otrzymana wartość jest szacowaną trwałością
waszego produktu.
Szacowanie trwałości jest wykonywane na podstawie obliczeń projektowych i
wyników prób przeprowadzonych na prototypach. Będąc wartością szacunko-
wą, nie gwarantuje rzeczywistej trwałości produktu.
Przykład obliczania trwałości motreduktora TWingo WG5024 (Odnieść się
do Tabeli 2 i do schematu A):
- ciężar skrzydła = 200 Kg (wskaźnik uciążliwości = 10%)
- długość skrzydła = 2,5 m (wskaźnik uciążliwości = 10%)
- brak innych elementów zużycia
Całkowity wskaźnik uciążliwości
= 20%
Szacowana twałość
= 80.000 cykli manewru
DEKLARACJA ZGODNOŚCI CE
Nota - Zawartość niniejszej deklaracji odpowiada oświadczeniom znajdującym się w dokumencie urzędowym, złożonym w siedzibie firmy Nice S.p.a., a w szczególności w ostat-
niej korekcie dostępnej przed wydrukowaniem tej instrukcji. Tekst w niej zawarty został dostosowany w celach wydawniczych.
Numer: 143/WINGO Wydanie: 4
Niżej podpisany Lauro Buoro w charakterze Członka Zarządu Spółki, oświadcza na własną odpowiedzialność, że urządzenie:
Nazwa producenta: NICE s.p.a.
Adres: Via Pezza Alta 13, Z.I. Rustignè, 31046 Oderzo (TV) Włochy
Typ: Siłownik elektromechaniczny “WINGO” do bram skrzydłowych
Modele: WG4000, WG4000/V1, WG5000, WG5000/V1, WG4024, WG5024
Akcesoria: Brak akcesoriów
Jest zgodne z założeniami następujących dyrektyw unijnych:
• 98/37/WE (zmodyfikowana 89/392/EWG) DYREKTYWA 98/37/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 22 grudnia 1998 roku, w sprawie
zbliżenia legislacyjnego krajów członkowskich dotycząca maszyn
Jak przewidziano w dyrektywie 98/37/WE ostrzega się, że nie jest dozwolone wprowadzanie urządzenia wymienionego wyżej do eksploatacji, dopóki
producent maszyny, w której zostanie ono wbudowane, nie wykona identyfikacji i deklaracji zgodnie z dyrektywą 98/37/WE.
Ponadto urządzenie to jest zgodne z założeniami następujących dyrektyw unijnych, a co zostało zmienione przez dyrektywę 93/68/EWG Rady z dnia 22
lipca 1993 roku:
• 2006/95/EWG(ex dyrektywa 73/23/WE) DYREKTYWA 2006/95/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 12 grudnia 2006 roku dotycząca
zbliżenia legislacyjnego krajów członkowskich, w odniesieniu do materiałów elektrycznych przeznaczonych do pracy w niektórych ograniczeniach
napięciowych
Zgodnie z następującymi normami zharmonizowanymi:
EN 60335-1:1994+A11:1995+A1:1996+A12:1996+A13:1998+A14:1998+A15:2000+A2:2000+A16:2001
• 2004/108/EWG(ex dyrektywa 89/336/EWG) DYREKTYWA 2004/108/WE PARLAMENTU EUROPEJSKIEGO I RADY z dnia 15 grudnia 2004 roku,
dotycząca zbliżenia legislacyjnego krajów członkowskich dotycząca kompatybilności elektromagnetycznej i która uchyla dyrektywę 89/336/EWG
Zgodnie z następującymi normami zharmonizowanymi: EN 61000-6-2:2005; EN 61000-6-3:2001+A11:2004
Ponadto jest zgodne w odniesieniu do dotyczących go fragmentów, z następującymi normami:
EN 60335-1:2002+A1:2004+A11:2004+A12:2006+ A2:2006, EN 60335-2-103:2003, EN 13241-1:2003; EN 12453:2002; EN 12445:2002;
EN 12978:2003
Oderzo, dnia 24 Listopad 2008 roku Lauro Buoro (Członek Zarządu)
Wskaźnik uciążliwości (%)
Cykle manewrów
WG4024 WG5024
WG4000 WG5000
WG4000/V1 WG5000/V1
Wskaźnik uciążliwości
> 100 Kg 10 % 0 %
Ciężar skrzydła:
> 200 Kg 20 % 10 %
> 300 Kg 30 % 20 %
> 400 Kg - 30 %
1 - 2 m 20 % 0 %
Długość skrzydła: 2 - 3 m - 10 %
3 - 2,5 m - 20 %
Temperatura pracy: 20 % 20 %
Ślepe skrzydło: 15 % 15 %
Montaż w strefie wietrznej: 15 % 15 %
TABELA 2
