INSTRUÇÕES DE USO
9096910000(1)2006-09 23
CONTROLO E SUBSTITUIÇÃO DAS BORRACHAS DO LIMPADOR

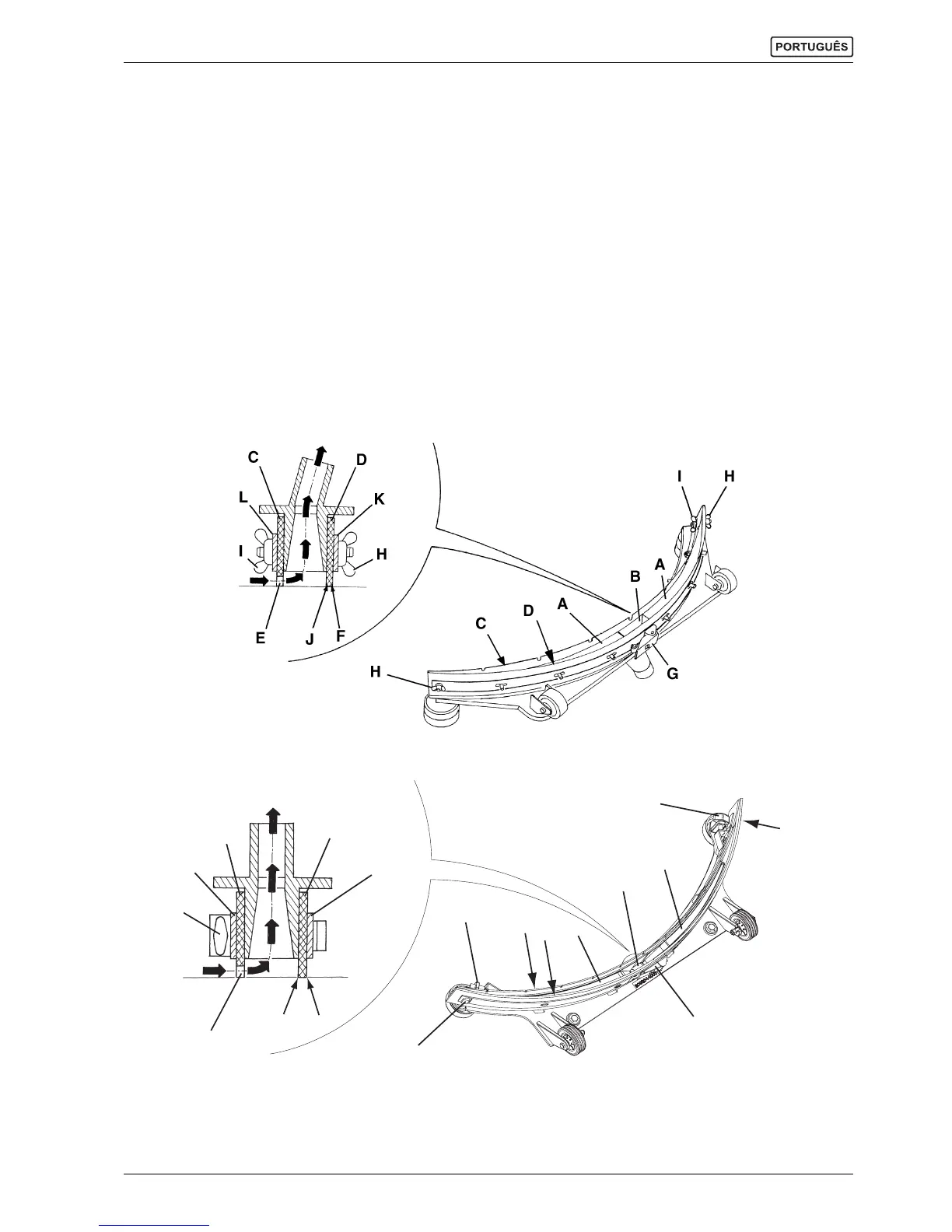

1. Limpe o limpador de aço (Fig. 5) ou de alumínio (Fig. 6), operando como indicado no parágrafo anterior.
2. Controle que os bordos (E, Fig. 5 ou 6) da borracha dianteira (C) e os bordos (F) da borracha traseira (D) apoiem ao
mesmo tempo num plano de apoio, em toda a extensão, caso contrário regule-as na altura como descrito a seguir:
– Solte o tirante (G, Fig. 5 ou 6), desaperte as porcas de alhetas (H, Fig. 5) ou desengate as retenções (M, Fig. 6) e
regule a borracha traseira (D, Fig. 5 ou 6), em seguida, engate a retenção, aperte as porcas borboleta e engate o
tirante.
– Desaperte os volantes (I) e regule a borracha dianteira (C, Fig. 5 ou 6), em seguida, aperte os volantes.
3. Verifique que a borracha dianteira (C, Fig. 5 ou 6) e a borracha traseira (D) estão em bom estado e não apresentam cortes
ou golpes, caso contrário deve substitui-las, como descrito a seguir. Controle também que a borracha traseira não tem a
aresta dianteira (J) gasta; caso contrário, vire a própria borracha, de modo a trocar uma aresta pela outra se esta ainda
estiver em bom estado. Se também as outras arestas estiverem gastas, substitua a borracha, do seguinte modo:
– Desengate o tirante (G), remova as porcas de alhetas (H) ou desengate a retenção (M), em seguida remova a fita
de fixação e substitua/vire a borracha traseira (D).
Monte a borracha na ordem inversa em relação à desmontagem.
– Desaparafuse os volantes (I) e remova a fita de fixação (L) e, em seguida, substitua a borracha dianteira (C).
Monte a borracha na ordem inversa em relação à desmontagem.
Após a substituição (ou inversão) das borrachas, regule a altura, como descrito no ponto anterior.
4. Desligue o tubo de aspiração (15) do limpador.
5. Monte o limpador (25) e aperte os volantes (26).
6. Se for necessário, regule o volante de regulação do equilíbrio (27) do limpador.
S311320
Figura 5
S311326
Figura 6
I
B
A
M
G
A
D
C
I
M
K
F
J
E
D
C
L
I
