INSTRUCCIONES DE USO
9096910000(1)2006-09 27
CONTROL/SUSTITUCIÓN DE LOS FUSIBLES
1. Desconectar el conector de las baterías (12).
2. Desplazar el tubo de descarga del agua de recuperación (16).
3. Quitar el cable del cargador de baterías (I, Fig. 10) del soporte (J).
4. Quitar los tornillos (A) y desplazar el panel (B) con cuidado desenganchando el anillo de goma (K) del alojamiento del
panel (B).
5. Controlar/sustituir los siguientes fusibles:
(C)Fusible F1, cabezal portacepillos: (40 A)
(D)Fusible F2, sistema de aspiración: (30 A)
(E)Fusible F3, sistema de tracción: (30 A)
(F)Fusible F4, circuitos de señal: (3 A)
(G)Fusible F5, desenganche cepillos/portafieltros: (20 A)
(H)Fusible F6, bombas: (3 A)
6. Llevar a cabo los puntos de 1 a 4 en orden contrario.
S311324

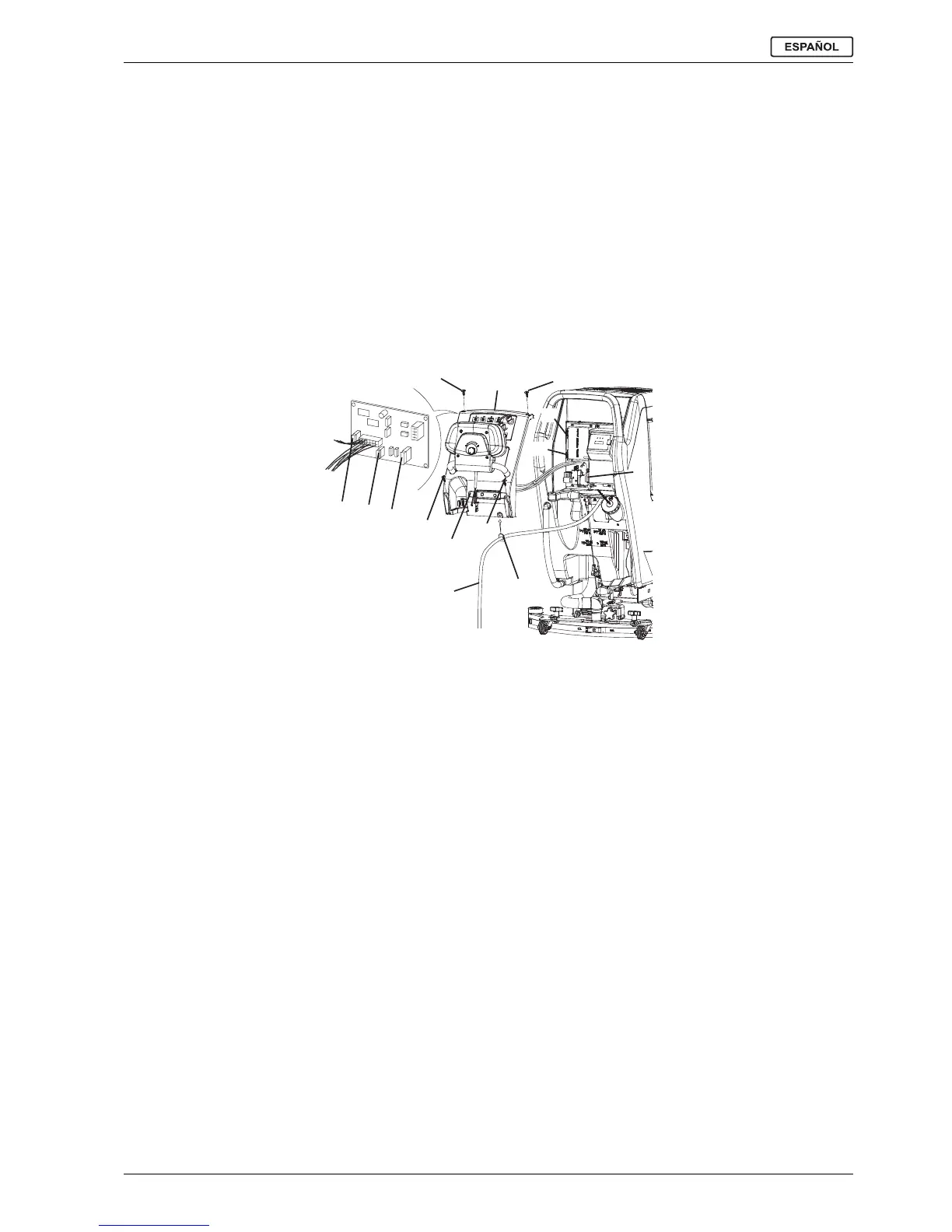

Figura 10
F
G
H
A
A
B
A
A
J
I
C
E
D
K
