C - 36 Advance SC5000 - 56091219 1/2021
MODE D’EMPLOIC - FRANÇAIS
RÉGLAGE DE LA PRESSION DES LAMES LATÉRALES - CYLINDRIQUES UNIQUEMENT
AG
AH
AF
LAME LATÉRALE - POSITION DE
LAVAGE DOUBLE
DISQUE -
1 Voir Figure 4-9. Desserrez les boutons de
démontage de l’ensemble de lames latérales (16)
et retirez les ensembles de lames latérales (AA).
2 Pliez les ensembles de lames (AA) sur les
porte-lames (AC) au niveau des trous ronds des
ensembles de lames. En faire de même pour
l’ensemble de lame de l’autre côté du plateau de
lavage.
3 Lorsque le double lavage est terminé avec la
machine, réinstallez les ensembles de lames
latérales dans leur position de fonctionnement
normale et serrez les boutons de démontage (16).

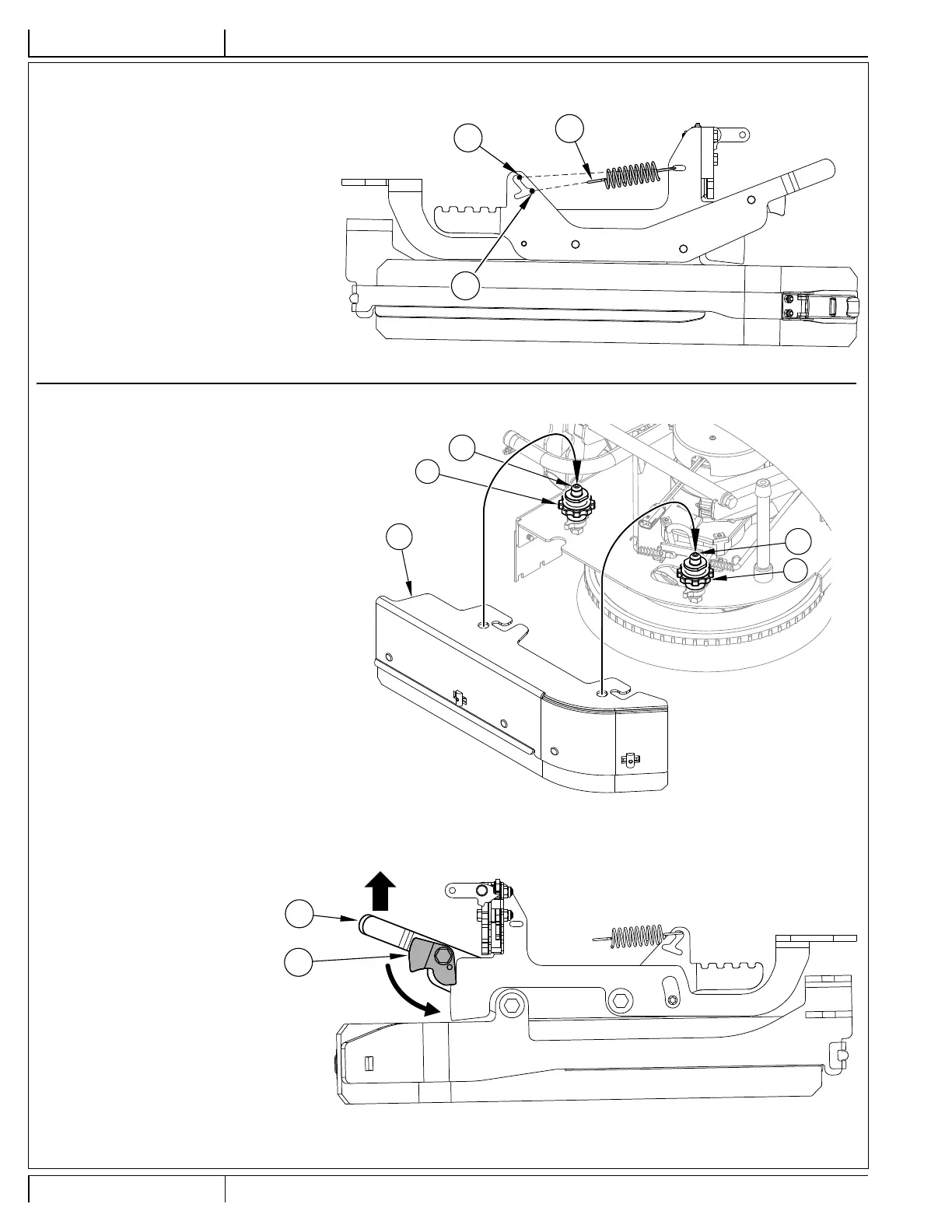

FIGURE 4-8
1 Les lames latérales cylindriques du plateau de
lavage ont deux réglages pour la pression vers
le bas. Voir Figure 4-8.
2 La position 1 (AF) correspond à la pression de
raclage normale ; elle est recommandée pour
commencer.
La position 2 (AG) correspond à une pression
de raclage intensive. Ce réglage peut être
utilisé si les performances de raclage ne sont
pas satisfaisantes. REMARQUE : La position
2 entraîne une usure plus rapide de la lame.
3 Tirez sur la n du ressort (AH) et bougez entre
les deux réglages. Utilisez la même position
des deux côtés du plateau de lavage.
CYLINDRIQUE -
1 Voir Figure 4-10. Levez le levier
de levage/abaissement de lame
(AJ) pour relever la lame. Tout en
maintenant le levier en position levée,
tournez et engagez le loquet (AK).
2 Lorsque le double lavage est terminé,
soulevez à nouveau le levier de
levage/abaissement (AJ) et tirez
le loquet (AK) et rabaisser la lame
latérale en position normale.
FIGURE 4-9
FIGURE 4-10
AJ
AK
Ensemble de lame latérale gauche levé en position de lavage double, vue de l’intérieur pour plus
de clarté.
AA
AC
16
AC
16
