INSTRUÇÕES DE USO PORTUGUÊS
9099867000 - SC351 9

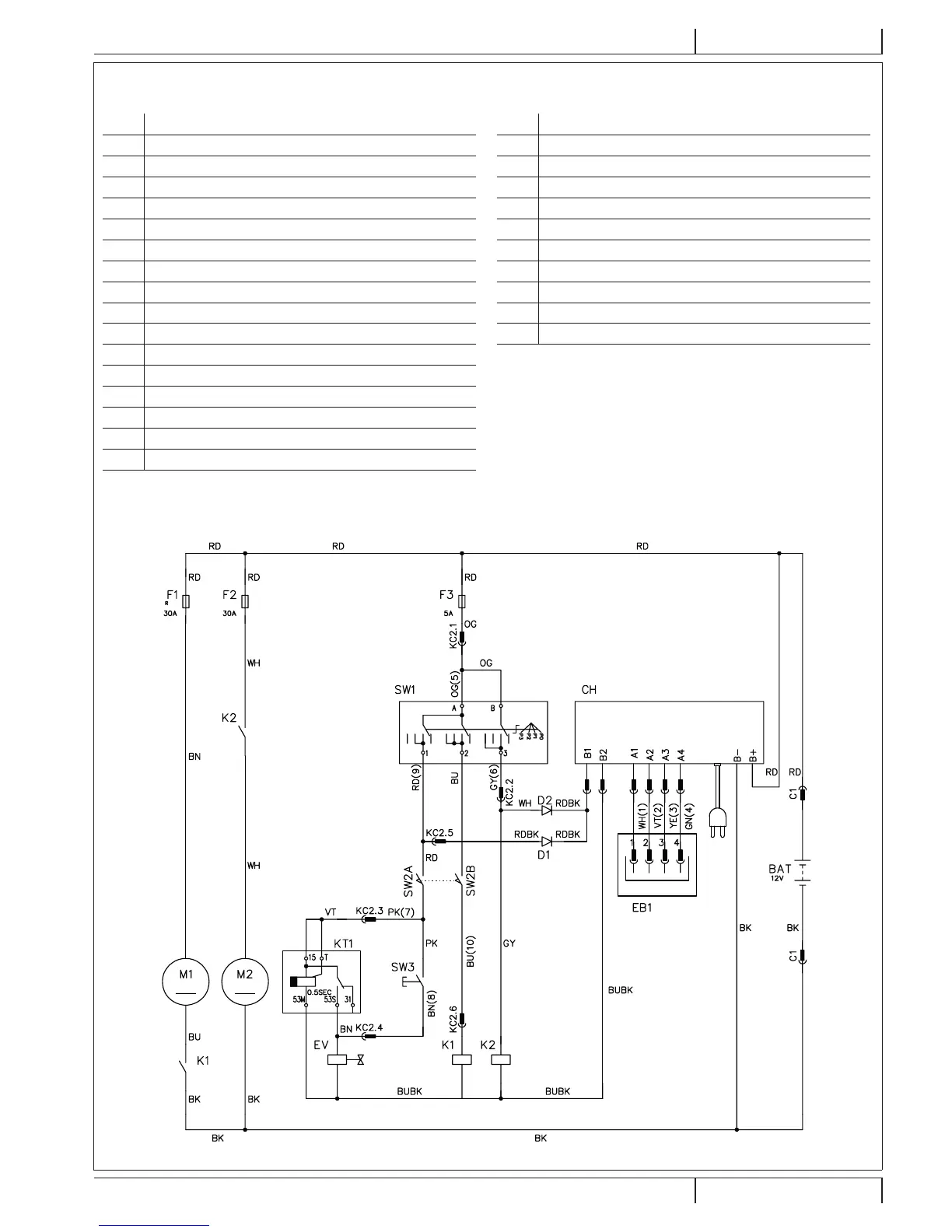

DIAGRAMA ELÉCTRICO
Legenda
BAT Bateria 12 V
CH Carregador de baterias
D1 Díodo
D2 Díodo
EB1 Placa LED
EV Electroválvula detergente
F1 Disjuntor do motor da escova (35 A)
F2 Fusível do motor aspirador (30 A)
F3 Fusível selector das funções (5 A)
K1 Relé motor escova
K2 Relé do motor do aspirador
KT1 Temporizador da electroválvula
M1 Motor escova
M2 Motor do sistema de aspiração
SW1 Selector de funções
SW2 Interruptor de activação do motor escova-electroválvula
SW3 Interruptor débito detergente
Código das cores
BK Preto
BU Azul-claro
BN Castanho
GN Verde
GY Cinzento
OG Cor de laranja
PK Rosa
RD Vermelho
VT Roxo
WH Branco
YE Amarelo
P100406
