FIRÇALARIN TAKILMASI
DİKKAT !
Fırçaları değiştirmeden ve herhangi bir erişim panelini açmadan önce kontak anahtarını kapatın (O) ve anahtarı çıkartın.
1 Ovma Güvertesinin KALDIRILMIŞ konumda, Kontak Anahtarının (50) kapalı (O) ve Park Freninin (28) ayarlanmış olduğundan emin olun.
2 Şekil 2’ye bakın. Yan Eteklik Mandalını (12 ya da 32) aşağı itin ve Eteklik Tertibatını (A) gösterilen şekilde açın.
3 Mandalı (B) kaldırın, Kolu (C) çekip dışarı çıkarın ve Avara Dişlisi Tertibatını (D) açmak için çekin.
4 Fırçayı (E) kartere doğru kaydırın, hafi fçe kaldırın, oturana kadar itin ve döndürün. NOT: Şekil 2 Fırça Dişlerinin
(G) ve Fırça Tahrik Göbeğinin (H) yakından
görünüşünü (F) göstermektedir.
5 Kolu (C) Avara Dişlisine 90 derecelik bir açıyla tutarken, Avara Dişlisi Takımını (D) kapatın.
6 Avara Dişlisi Takımı (D) kapandığında, Mandal (B) önünden üzerine kaydırılana kadar Kolu (C) itin.
7 Yan Eteklik Mandalını (12 veya 32) aşağı itin, Eteklik Tertibatını (A) kapatın ve Mandalı bırakın.
NOT: Fırçaları bakım çizelgesine göre döndürürken (uçtan uca çevirme) bu bölüme başvurun.

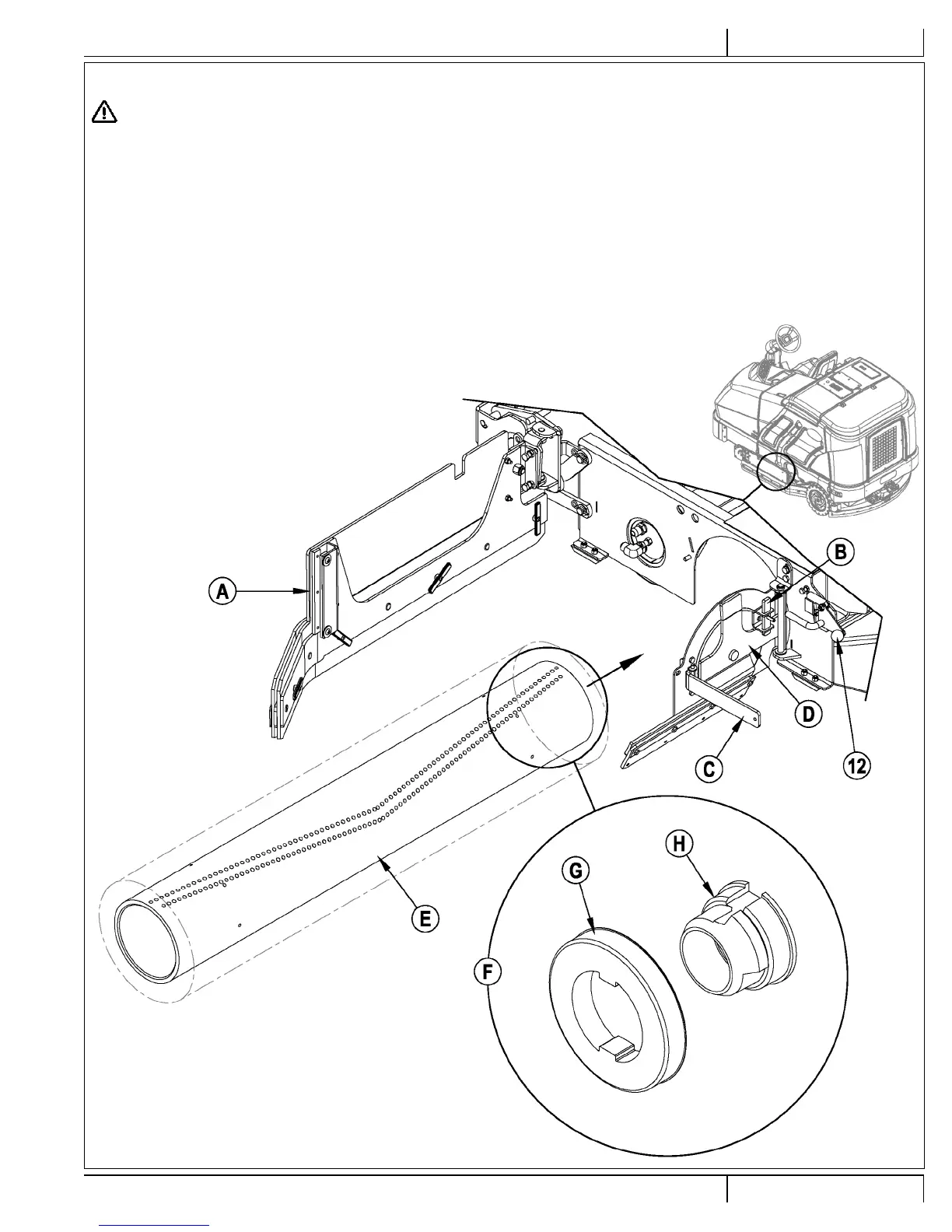

ŞEKIL 2
