8. Introduzca un espaciador en el orificio del pedal
como se muestra. Coloque el pedal entre los dos
orificios en la ménsula e introduzca el tornillo de
cabeza hexagonal a través de la ménsula y del
pedal. Fíjelo con una arandela y una tuerca
(Figura 3).

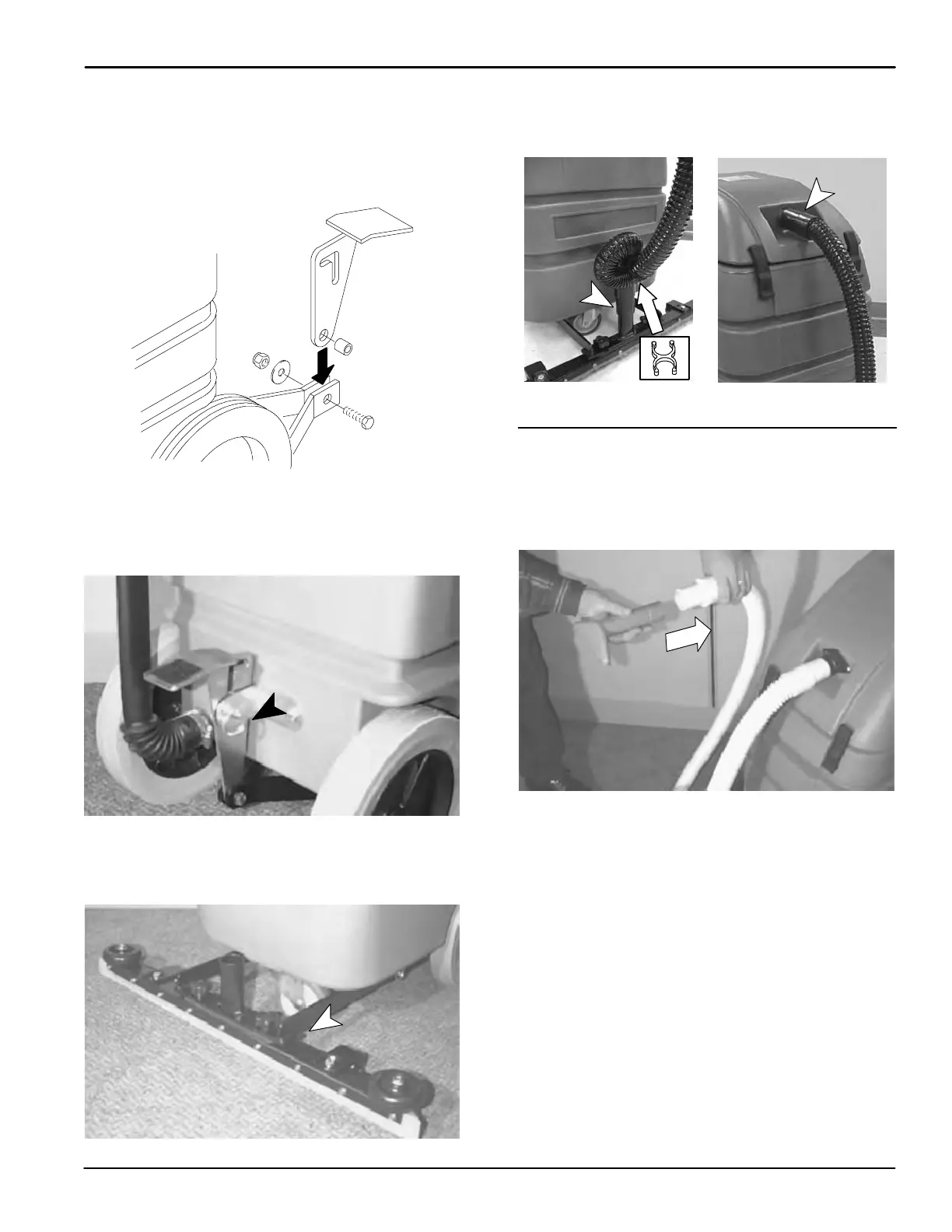

FIG. 3
9. Introduzca el pedal entre los dos brazos de
montaje en la parte posterior de la máquina.
Alinee e introduzca el pasador a través de los
brazos y la ranura del pedal (Figura 4).
FIG. 4
10. Una el conjunto de la rasqueta de caucho a la
ménsula. Use (2) tornillos de mariposa para fijarlo
(Figura 5).
FIG. 5
11. Conecte la manguera de aspiración de 46 pulg /
117 cm al conjunto de la rasqueta de caucho y al
cuello de la tapa de la máquina (Figura 6).
FIG. 6
ACCESORIOS OPCIONALES
1. Introduzca una manguera de aspiración de 10
pies / 3 m en el cuello de la tapa de la aspiradora.
2. Conecte el accesorio opcional deseado a la
manguera de aspiración (Figura 7).
FIG. 7
