DE/EV0041, DE/EV0061 Models
Connecting the LED
Refer to Figures 7 and 8.
1. Attach the two female blade
connectors (B1) and (B2) to the LED
wires (A).
2. On the control module (3),
disconnect the 12 VDC input wire
(E) from the + terminal (+).
3. Connect the blade adapter (C) to
the + terminal (+).
4. Connect the black LED wire (B1) to
terminal D (D); connect the red LED
wire (B2) to the one side of blade (C).
5. Connect the 12 VDC input wire (E)
to the other side of adapter blade
(C) on the control module.
Reading the LED
If an error code is activated in the control
module (3) and the LED (A) is connected
it will fl ash a number of times. The
number of fl ashes will depend on what
error was recorded. Each fl ash will last
1/4 second and after the code is fl ashed
there will be a delay, then the code will
repeat.
Write down all error codes; then refer
to "Self-Test Diagnostic" Chart in this
section.
A
B1
B2
1
E
5

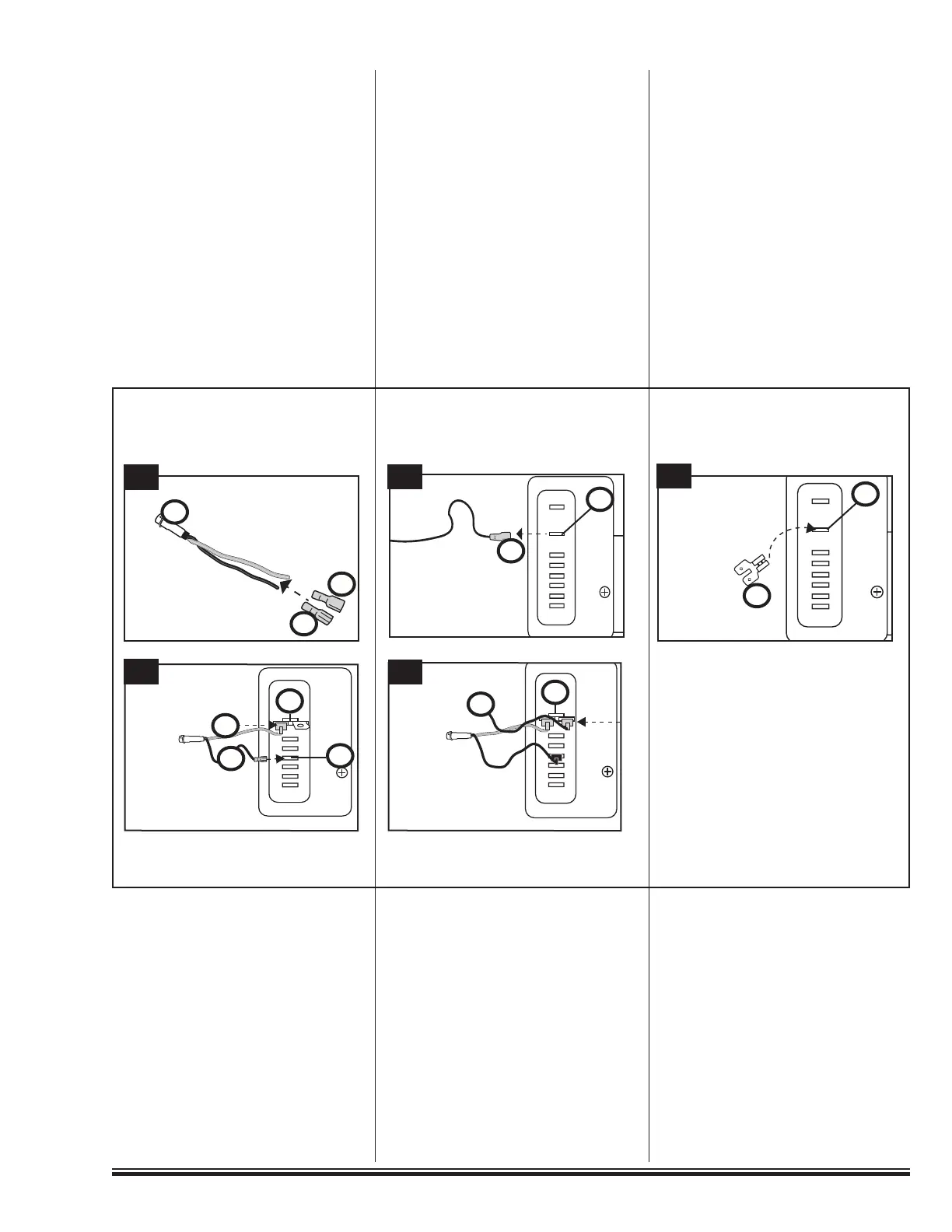

Figure 8: LED Connect LED to Control
Module
_
+
+
F
D
C
P
T
12/24 Vdc
E
2
4
B1
B2
Figure 8 : DEL branchée au module
de commande
Figura 8: Conexión del LED al módulo
de control
_
+
+
F
D
C
P
T
12/24 Vdc
C
3
D
+
+
C
C
Connexion de la DEL
Consultez les fi gures 7 et 8.
1. Fixez les deux connecteurs femelles
(B1) et (B2) aux fi ls de la DEL (A).
2. Sur le module de commande (3),
débranchez le fi l d'alimentation
12 V c.c. (E) de la borne positive (+).
3. Branchez l'adaptateur (C) à la borne
positive (+).
4. Branchez le fi l d'alimentation noir
de la DEL (B1) à la borne D (D); et
branchez le fi l rouge de la DEL (B2)
sur une patte (C).
5. Branchez le fi l d’alimentation 12 V c.c.
(E) à l’autre patte de l’adaptateur (C)
du module de commande.
Conexión del LED
Consulte las fi gs. 7 y 8.
1. Una los dos conectores hembra
de pata (B1) y (B2) a los cables
del LED (A).
2. En el módulo de control (3),
desconecte el cable de entrada de
12 V CC (E) del terminal positivo (+).
3. Conecte el adaptador de pata (C)
al terminal positivo (+).
4. Conecte el cable de LED negro (B1)
al terminal D (D); conecte el cable
de LED rojo (B2) a un lado del
adaptador de pata (C).
5. Conecte el cable de entrada de 12
V CC (E) al otro lado del adaptador
de pata (C) en el módulo de control.
Lecture de la DEL
Si un code d'erreur est enregistré dans
le module de commande (3) et que la
DEL (A) est connectée, elle clignotera
un certain nombre de fois. Le nombre
de clignotements est fonction de l'erreur
enregistrée. Chaque clignotement dure
1/4 seconde et une fois le code émis au
complet, il y a une pause et le code est
répété.
Prenez note des erreurs enregistrées,
puis consultez le « Tableau des tests
d'auto-diagnostics » de cette section.
Lectura del LED
Si se activa un código de error en el
módulo de control (3) y el LED (A) está
conectado, destellará unas cuantas
veces. El número de destellos dependerá
del error que se haya registrado. Cada
destello del código durará 1/4 segundo;
una vez producido el destello, habrá una
demora y se repetirá el código.
Anote todos los códigos de error y luego
consulte la tabla de pruebas automáticas
de diagnóstico de esta sección.
