Cu-330/Cu-450 splitt
Svensk
5
Förångardel CU-330 Splitt, väggmonterad
1. Montera förångardelen med 4 skruvar (3,9x32 mm) på väggen 200–300 mm ned från taket så att
det finns plats på sidorna för rörmontering.
2. Aggregatet bör inte placeras mittemot dörren, eftersom detta kan leda till att kondens bildas
kring de omgivande magnetlisterna.
3. Röranslutningen sitter på förångarens högra sida. Förbered för korrekt rörledning. Montera
torkfiltret.
4. Förbered för el. anslutning mellan enheterna.
5. Montera panelen med 4 st. skruvar 3,9x32 mm.

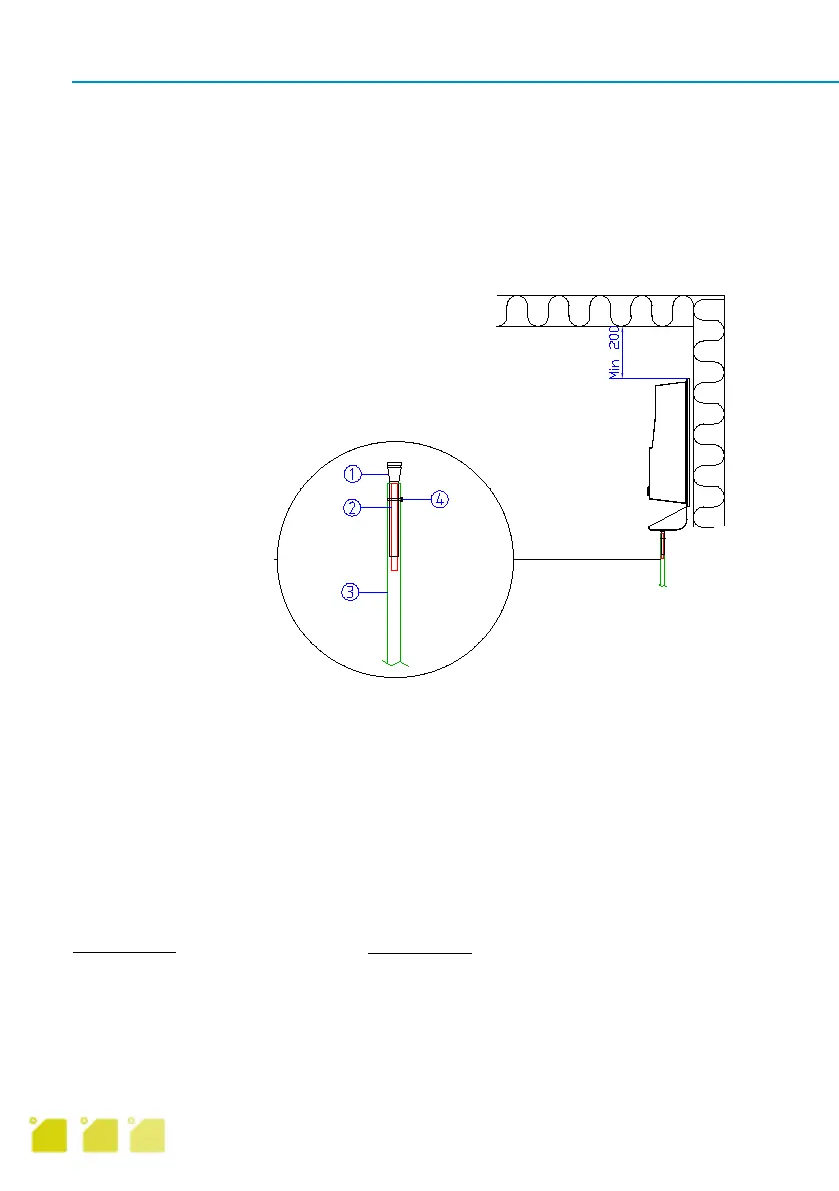

6. Plastslang kopplas till avloppsänden. OBS! Övergången förstärks med en kopparör. Se skiss
nedan.
1. Dräneringsrör i gummi
2. Kopparrör
3. Plastslang
4. Buntband
Kondensatordel CU-450/CU-330 splitt
1. Montera upphängningsvinklar på väggen (4 skruvar 4,2x65 mm för trävägg).
2. Placera kondensatordelen på upphängningsvinkarna och fäst enheten på båda sidor med 2
skruvar.
Kylteknisk montering
Sugningsrör (8 mm) och vätskerör (6 mm) kopplas till änden på kondensator- och förångardel.
OBS! Glöm inte lter. Rören bör isoleras.
Anläggningen tryckprovas, evakueras och fylls med kylmedel R-134A.
Förångningstemperatur –10 °C.
OBS! Oljelås måste kontrolleras vid behov.
Vid alternativ 1
Montera rören med fall mot
förångardelen från punkten där
rören går ner till maskindelen.
Vid alternativ 2
Oljelåset måste monteras så
att hela höjdskillnaden är ett
vertikalt rör med oljelås uppe
och nere.
OBS! Det är viktigt att oljefickor
undviks, dvs. helt raka
horisontella sträckningar.
