4
Asennus
Asennuksen saa suorittaa vain valtuutettu kylmälaiteasentaja.

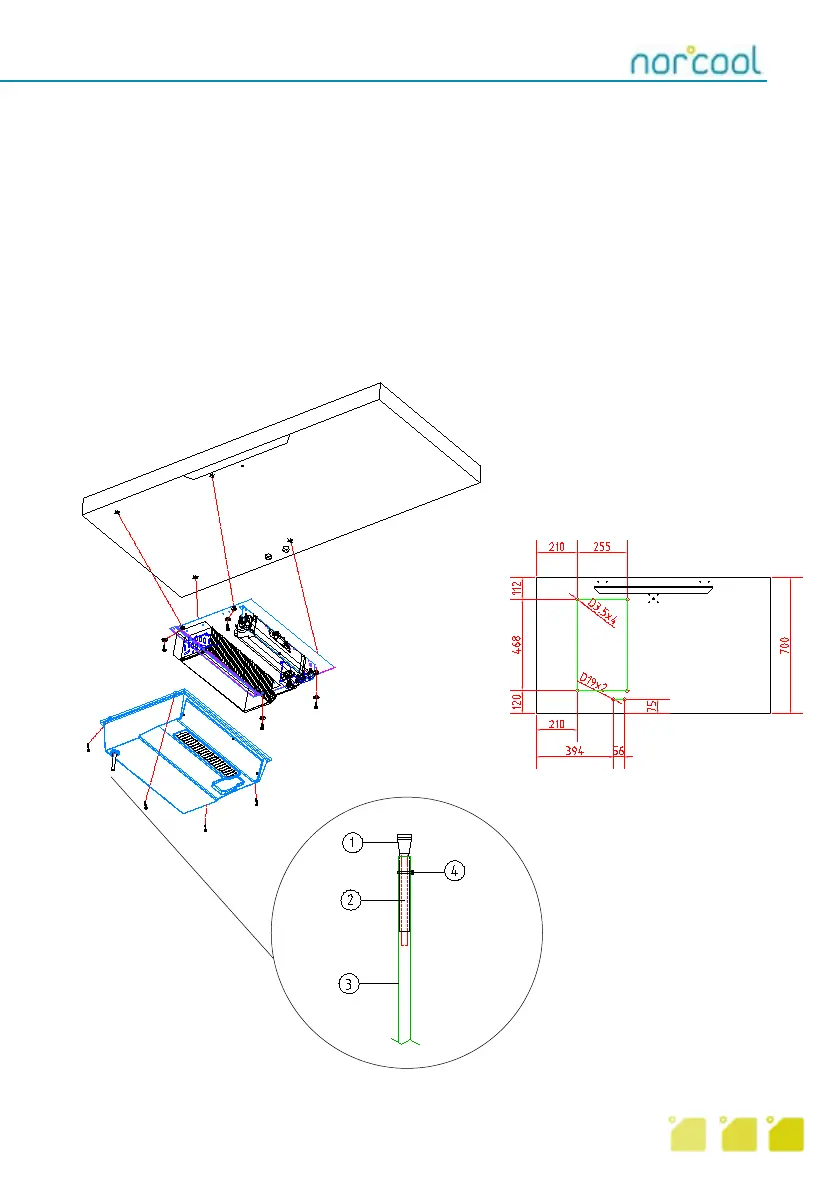

Höyrystinosa CU-330 Splitt elementtihuoneen kattoon
1. Asenna höyrystinosa kattoon 4:llä 3,9x32 mm:n ruuvilla. Jos laite asennetaan kylmäkaappiin,
katso kuviosta oikea asennustapa ja sijoitus.
2. Putken liitoskohta on höyrystimen oikealla puolella. Selvitä tarkoituksenmukainen putkenvienti
katon yli. Asenna katon päälle kuivaussuodatin.
3. Selvitä yksiköiden välinen sähköinen yhteenkytkeminen. Höyrystinosaan pitää asentaa
4-napainen riviliitin katon yläpuolelle.
4. Asenna kansi kiinni 4:llä 3,9x32 mm:n ruuvilla.
5. Muoviletku liitetään lattiakaivoputkeen. HUOM.! Liitoskohta vahvistetaan kuparihylsyllä. Katso
allaoleva kuvio.
Mitat katto
1. Kuminen
valumisputki
2. Kupariputki
3. Muoviletku
4. Vanteet
