Montering
Montering skal utføres av kjølemontør.

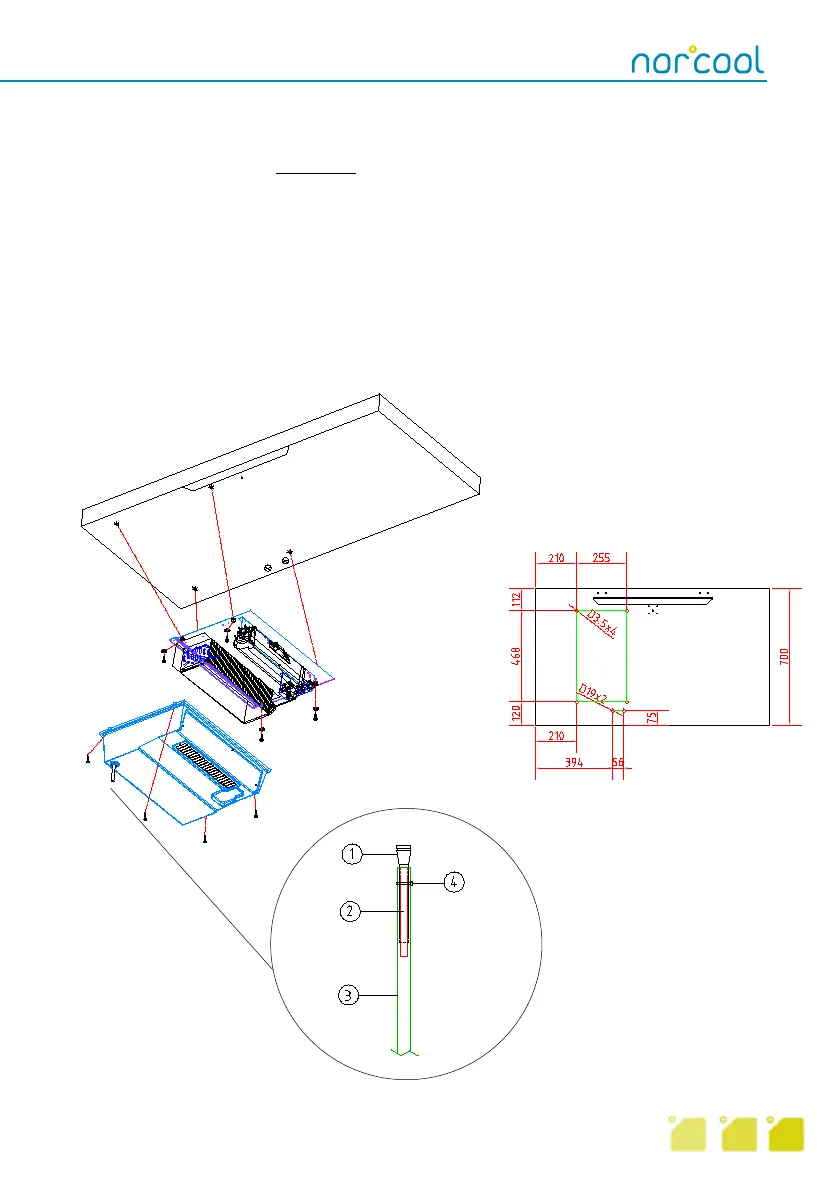

Fordamperdel CU-330 splitt takmontert i elementrom.
1. Monter fordamperdel i tak med 4 skruer 3,9x32mm. For montering i spiskammer, se skisse for
riktig montering og plassering.
2. Rørtilslutningen er på fordamperens høyre side. Klargjør for hensiktsmessig rørføring over tak.
Monter tørkefilter over tak..
3. Klargjør for elektrisk kobling mellom enhetene. På fordamperdel skal 4-pol rekkeklemme
monteres på oversiden av tak
4. Monter deksel med 4 stk 3,9x32mm skruer.
5. Plastslange koples til avløpsstuss NB! Overgang forsterkes med kobberrør. Se skisse under.
Mål tak
1. Drensrør i gummi
2. Kobberrør
3. Plastslange
4. Strips
