Nordic AirPatrol

30 31

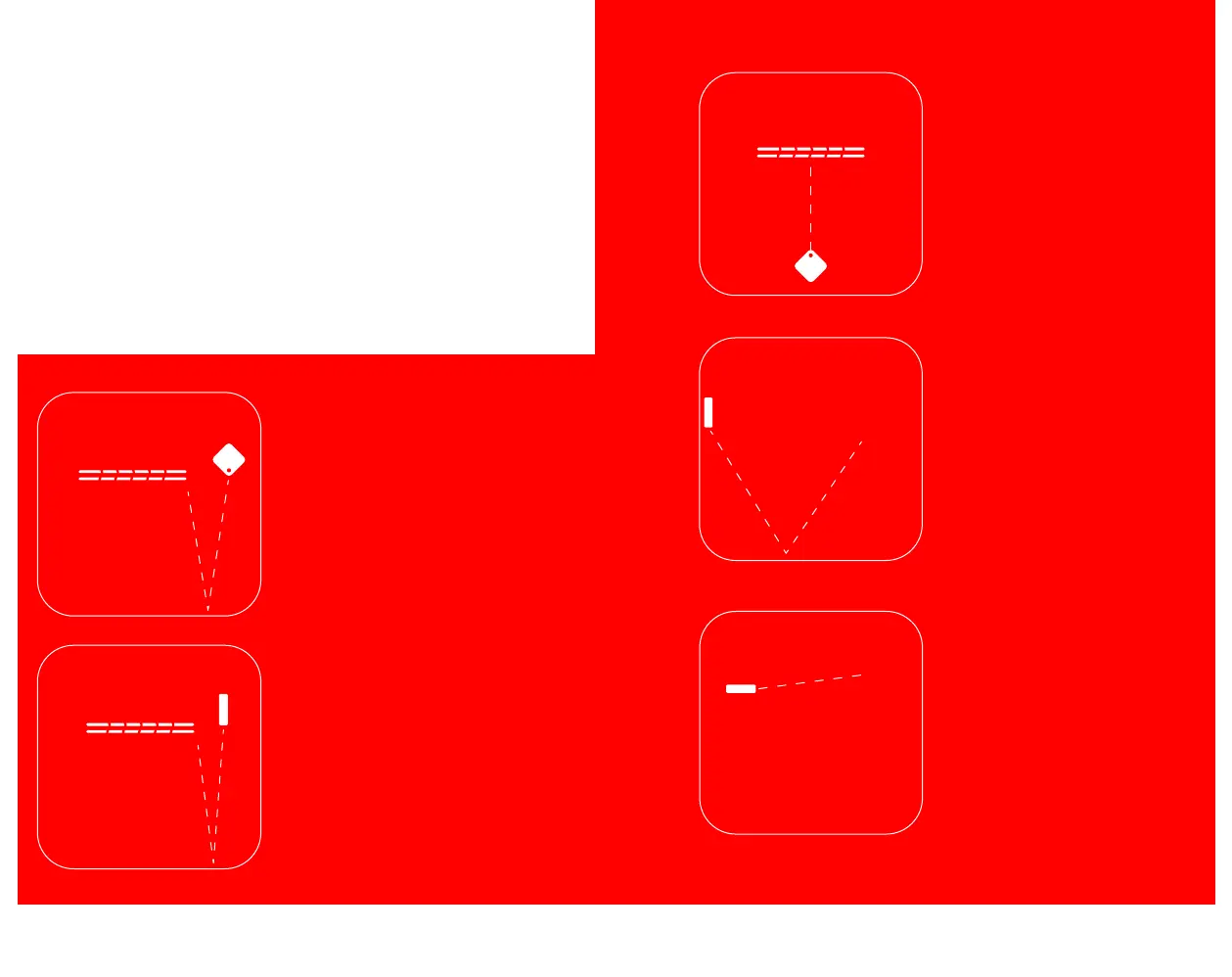

Figur 1
Till höger om inomhusdelen
Figur 2
Fäst på inomhusdelens högra
sida
Montering av AirPatrol
AirPatrol bör monteras på väggen till höger om värmepumpens
inomhusdel (se fig. 1) med IR-sändaren riktad nedåt. Så reflekteras IR-
strålen på golvet och når värmepumpens givare som mest effektivt.
Andra monteringssätt är tillåtna, förutsatt att IR-överföringen mellan
AirPatrol och värmepumpen fungerar.
OBS! Tjocka mattor och mörka golv kan förvränga IR-strålen. Kontrollera
med TEST-knappen på styranordningen att IR-strålen når värmepumpens
givare.
Figur 3
Nedanför inomhusdelen
Figur 4
På väggen mittemot
inomhusdelen
Figur 5
På en hylla mittemot
inomhusdelen
