7
111
83
4
10
66
113
4
34
Graisse

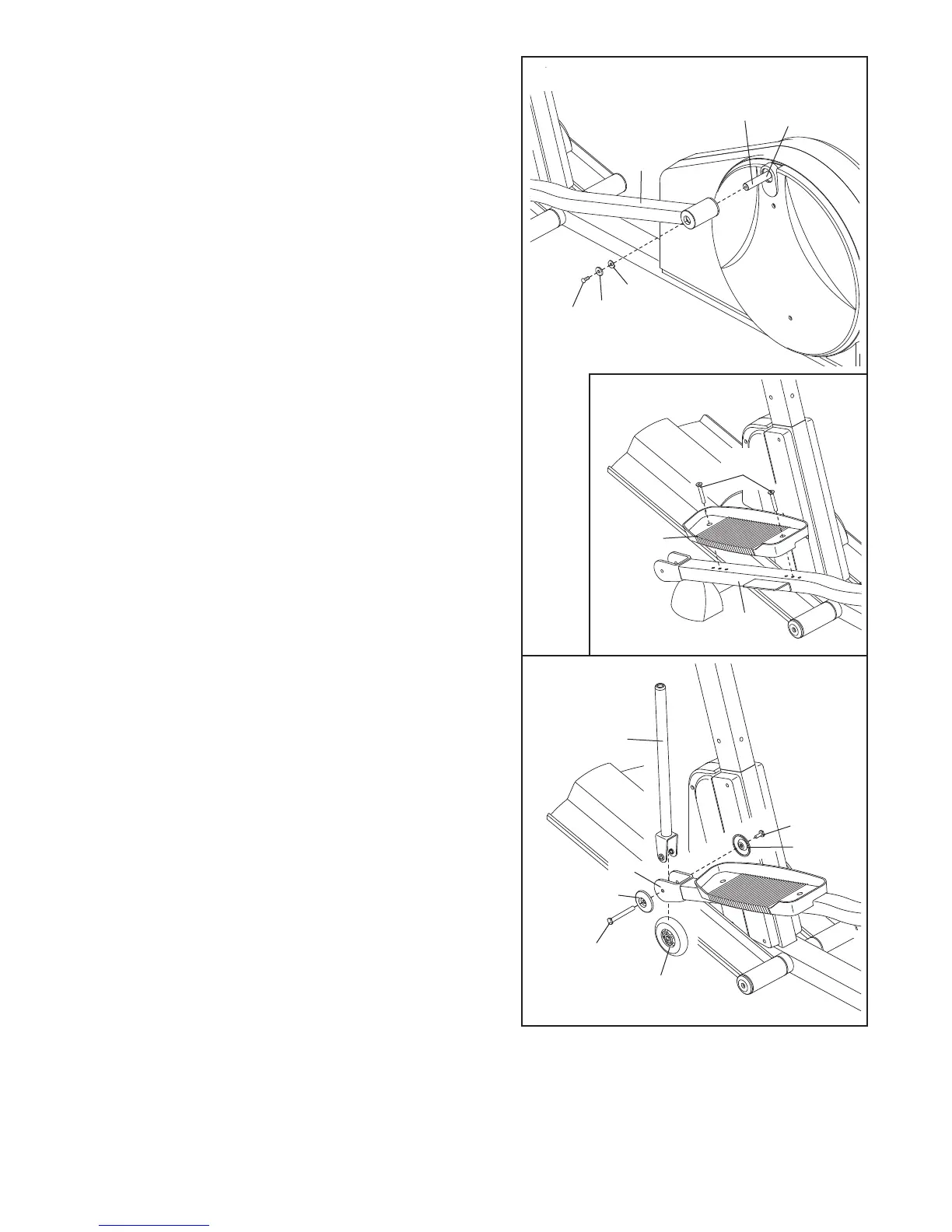

5.
Appliquez un peu de graisse sur l’essieu du Bras
Gauche du Pédalier (34).
Identifiez la Jambe de la Pédale Gauche (4) sur lequel
est collé un autocollant « L ». Glissez la Jambe de la
Pédale Gauche sur l’essieu sur le Bras Gauche du
Pédalier (34). (Remarque : il sera peut-être utile d’u
-
tiliser un maillet en caoutchouc pour enfoncer la
Jambe de la Pédale Gauche. Ne confondez pas la
Jambe de la Pédale Gauche avec la Jambe de la
Pédale Droite [non-illustrée].) Attachez la Jambe de la
Pédale Gauche à l’aide d’une Vis de Raccordement
de M8 x 19mm (111), une Rondelle de M8 (66) et une
Rondelle de Torsion (113).
Attachez la Jambe de la Pédale Droite (non-illus-
trée) de la même manière.
Référez-vous au schéma en encadré. Identifiez la
Pédale Gauche (10) sur laquelle est collé un autocol-
lant « L ». Attachez la Pédale Gauche sur la Jambe de
la Pédale Gauche (4) à l’aide de deux Vis à Tête
Ronde de M6 x 48mm (83). Remarque : la Pédale
Gauche peut être attachée dans n’importe quelle des
trois positions à l’aide des trois séries de trous sur la
Jambe de la Pédale Gauche.
Attachez la Pédale Droite (non-illustrée) sur la
Jambe de la Pédale Droite (non-illustrée) de la
même manière.
6. Placez une Roue de la Pédale (28) à l’intérieur du
support sur une des Jambes pour la Partie Supérieure
du Corps (31). Placez la Jambe pour la Partie
Supérieure du Corps et la Roue de la Pédale à l’in-
térieur du support de la Jambe de la Pédale Gauche
(4). Glissez un Couvercle de la Jambe de la Pédale
(33) sur le côté long d’un Jeu de Boulons de M8 x
63mm (65) puis enfoncez le Jeu de Boulons dans la
Jambe de la Pédale Gauche, la Jambe pour la Partie
Supérieure du Corps et la Roue de la Pédale.
Glissez un Couvercle de la Jambe de la Pédale (33)
sur le côté court du Jeu de Boulons de M8 x 63mm
(65) puis vissez ce dernier dans le côté long du Jeu
de Boulons.
Attachez l’autre Jambe pour la Partie Supérieure
du Corps (non-illustrée) et l’autre Roue de la
Pédale (non-illustrée) sur l’autre côté de l’appareil
elliptique de la même manière.
5
6
33
31
65
65
33
28
4
