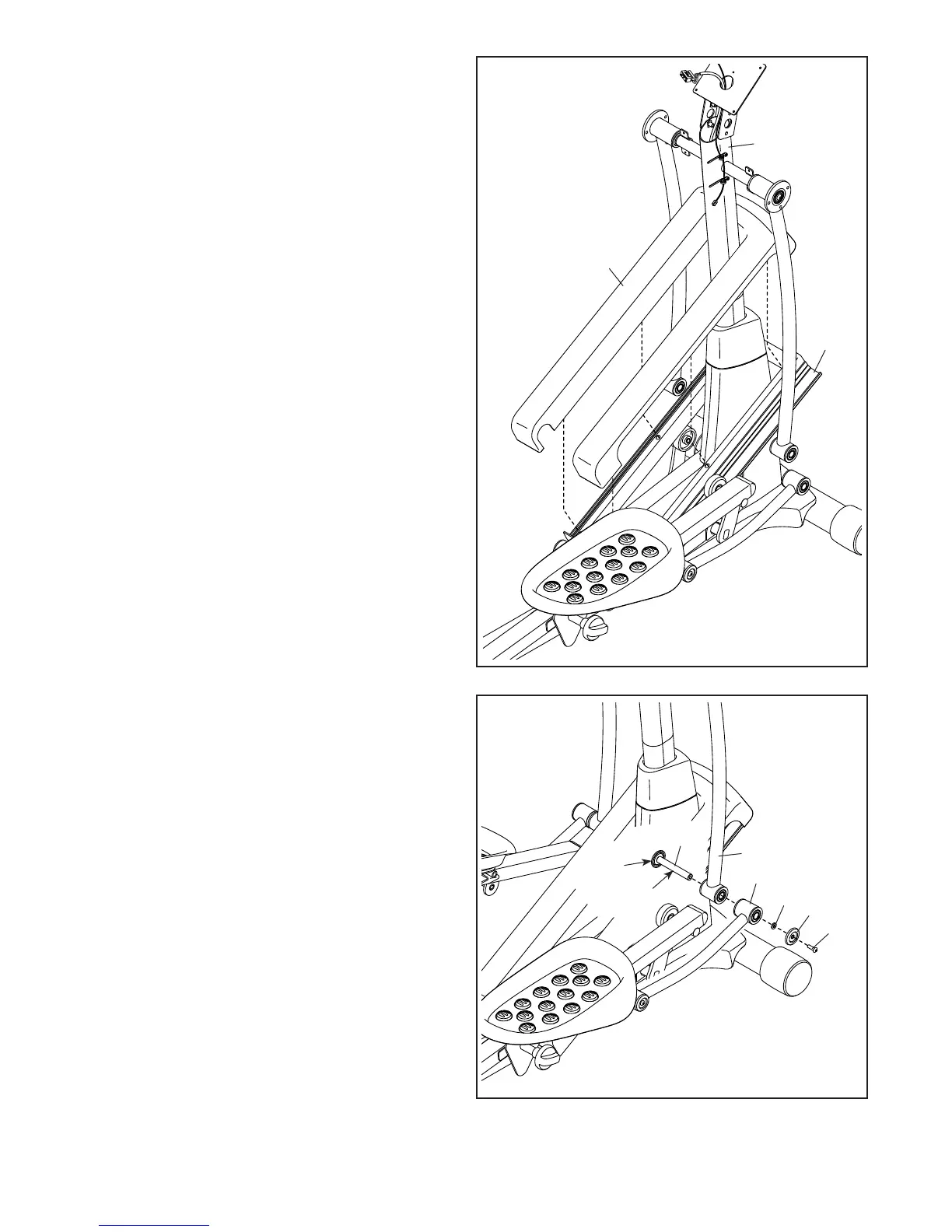

9. Oriente la Cubierta de la Rampa (131) alrededor
del Montante Vertical (5) como se muestra.
Presione los Montajes (no se muestran) en la
superficie de abajo de la Cubierta de la Rampa
(131), dentro de la Rampa (130).
5
131
130
6
43
95
56
10. Aplique grasa al Eje del Brazo Eslabón (114).
Inserte el Eje del Brazo Eslabón (114) dentro de
la Pata Derecha (6) y el Brazo Eslabón Derecho
(43) del lado que se muestra.
Inserte una llave hexagonal dentro del Tornillo
M8 x 35mm (149) en el Eje del Brazo Eslabón
(114).
Usando una segunda llave hexagonal, apriete
otro Tornillo M8 x 35mm (149), una Cubierta
del Eje Pequeña (56), y una Arandela M8 (95)
dentro otro extremo del Eje del Brazo Eslabón
(114). Clave: Evite dañar la Cubierta del Eje
Pequeña al ajustar el Tornillo.
Repita este paso en el otro lado del entrena-
dor elíptico.
10
114
149
Grasa
149
