12

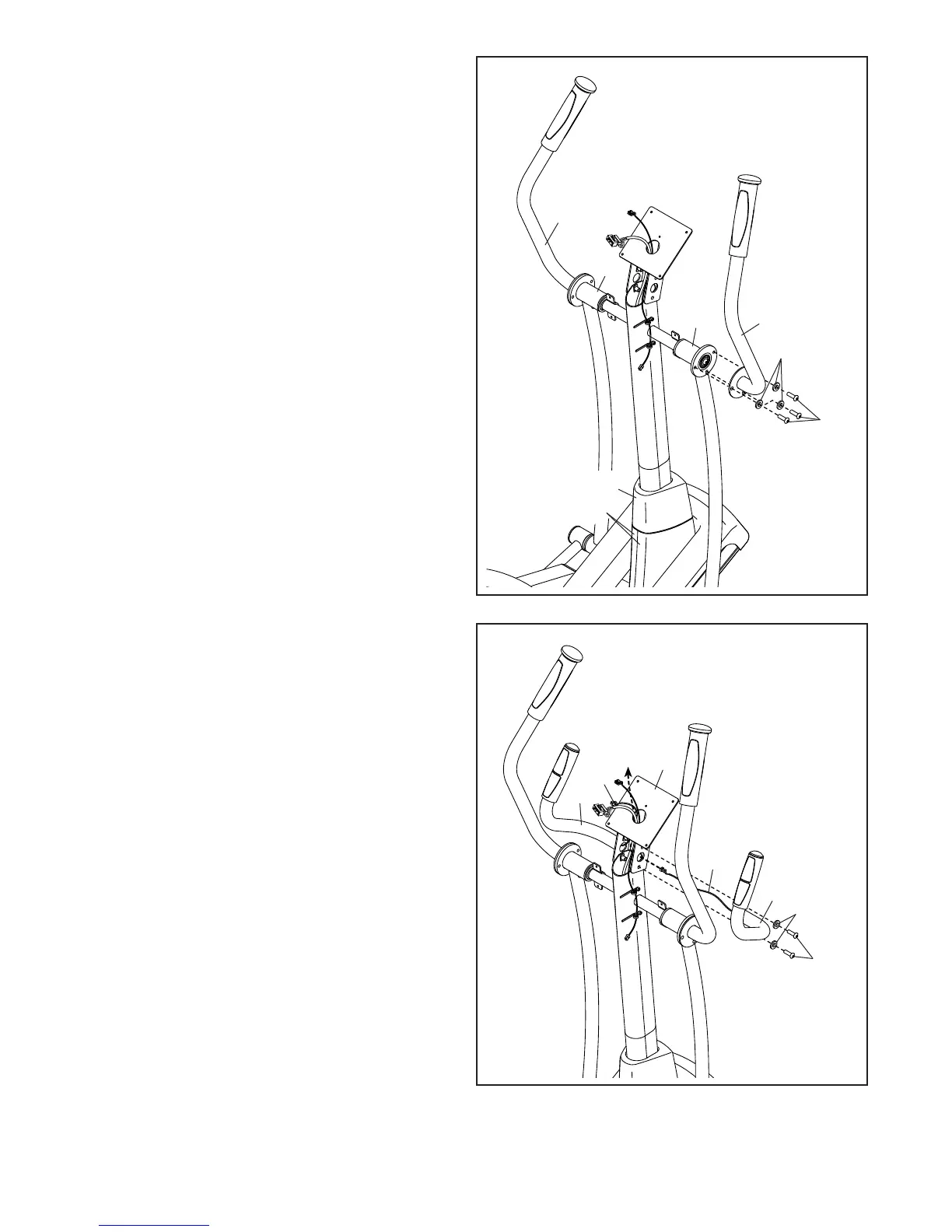

11. Identifique el Brazo Derecho (8) y oriéntelo como
se muestra.
Con la ayuda de otra persona sostenga el Brazo
Derecho (8) cerca de la Pata Derecha (6).
Conecte el Brazo Derecho (8) a la Pata Derecha
(6) con tres Tornillos M8 x 16mm (102) y tres
Arandelas Divididas M8 (103).
Conecte el Brazo Izquierdo (9) a la Pata
Izquierda (7) de la misma manera.
Vea el paso 4 en la página 8. Ajuste los
Tornillos M8 x 16mm (102).
Deslice la Cubierta Superior (27) hacia abajo
y presiónela en las Cubiertas de la Armadura
Derecha e Izquierda (21, 22).
11
12. Identifique la Baranda Derecha (10) y oriéntela
como se muestra.
Con la ayuda de una segunda persona sostenga
la Baranda Derecha (10) cerca del lado derecho
del Montante Vertical (5).
Inserte el Cable de Pulso (105) de la Baranda
Derecha (10) dentro del lado derecho del
Montante Vertical (5) y tire hacia arriba, sacán�
dolo por la parte superior del Montante Vertical.
Clave: Evite pellizcar el Cable de Pulso
(105). Fije la Baranda Derecha (10) al Montante
Vertical (5) con dos Tornillos M8 x 16mm (102) y
dos Arandelas Divididas M8 (103).
Conecte la Baranda Izquierda (11) de la
misma manera.
12
9
7
8
11
5
10
105
105
103
102
6
103
102
Evite pellizcar los
Cables de Pulso
(105)
27
21, 22
