13

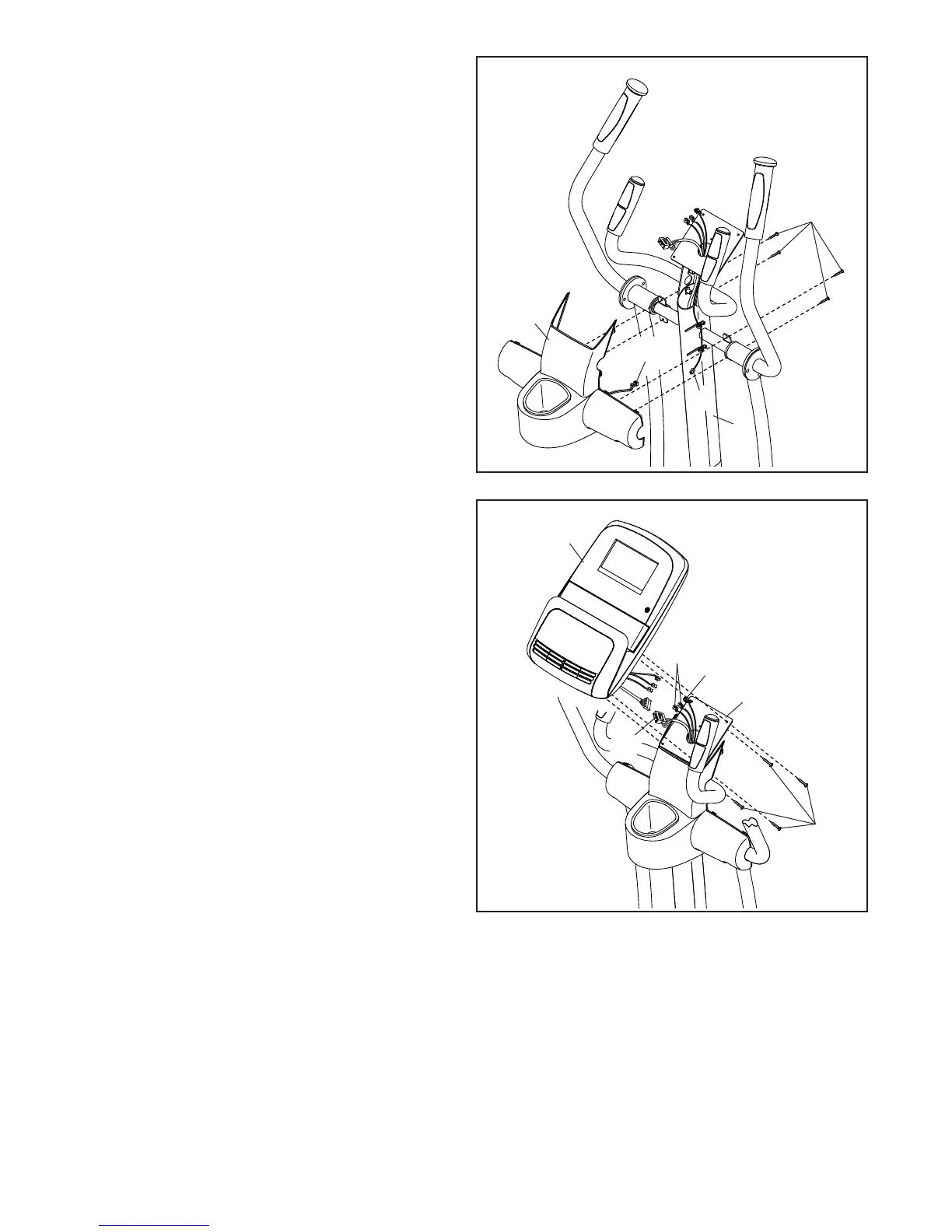

13. Sostenga la Cubierta Trasera del Montante
Vertical (25) cerca del Montante Vertical (5)
como se muestra.
Conecte el cable del receptor (A) a la Cubierta
Trasera del Montante Vertical (25) al Cable de
Extensión del Receptor (59).
Clave: Tenga cuidado de no pellizcar los
cables. Conecte la Cubierta Trasera del
Montante Vertical (25) al Montante Vertical (5)
con cuatro Tornillos M4 x 19mm (125).
13
14. Desate la atadura de cables unida al Cable
Principal (60) y deséchela.
Mientras otra persona sostiene la Consola (33)
cerca del Montante Vertical (5), conecte los
cables de la Consola al Cable Principal (60), al
Cable de Extensión del Receptor (59) y a los
Cables de Pulso (105).
Inserte el cable sobrante hacia abajo dentro del
Montante Vertical (5) o hacia arriba dentro de la
Consola (33).
Clave: Tenga cuidado de no pellizcar los
cables. Conecte la Consola (33) al Montante
Vertical (5) con cuatro Tornillos M4 x 19mm
(125).
5
33
105
59
125
14
125
25
5
60
Evite pellizcar
los cables
Evite pellizcar
los cables
A
59
