NordicTrack E 11.5 Elliptical Manuale D'Istruzioni

8
5
4

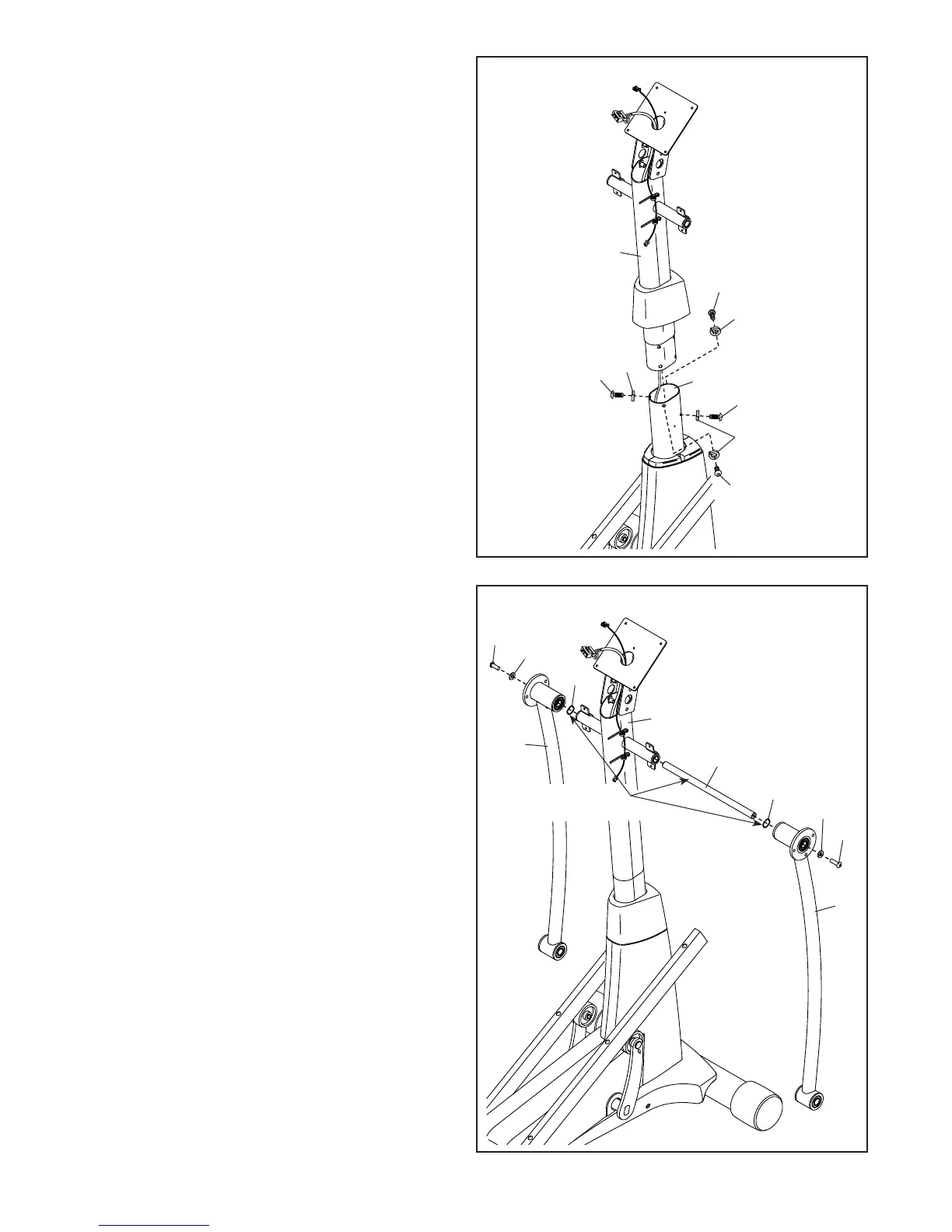

5. Usando una piccola borsa in plastica per non
sporcarsi le dita, applicare uno strato del lubrifi-
cante in dotazione all’Asse Montante (48) e alle
due Rondelle Ondulate (118).
Inserire l’Asse Montante (48) nel Montante (5) e
centrarlo. Quindi, inserire una Rondella Ondulata
(118) su ogni lato dell’Asse Montante.
Poi individuare i Montanti Manubri Esterni Destro
e Sinistro (6, 7) e orientarli come indicato.
Inserire i Montanti Manubri Esterni Destro e
Sinistro (6, 7) sull’Asse Montante (48).
Quindi serrare contemporaneamente una Vite
M8 x 16mm (102) e una Rondella M8 (95) in
ogni estremità dell’Asse Montante (48).
95
95
48
7
5
6
118
118
102
102
Attenzione a non
pizzicare il Cavo
Principale (60)
4. Suggerimento: attenzione a non pizzicare il
Cavo Principale (60). Inserire il Montante (5)
nel Telaio Principale (1).
Fissare il Montante (5) con quattro Viti M8 x
16mm (102) e quattro Rondelle Grower M8
(103). Non serrare le Viti in questa fase. Le
Viti dovranno essere serrate alla fine della
fase di montaggio 11.
102
102
102
102
103
103
103
5
1
Lubrificante
