9

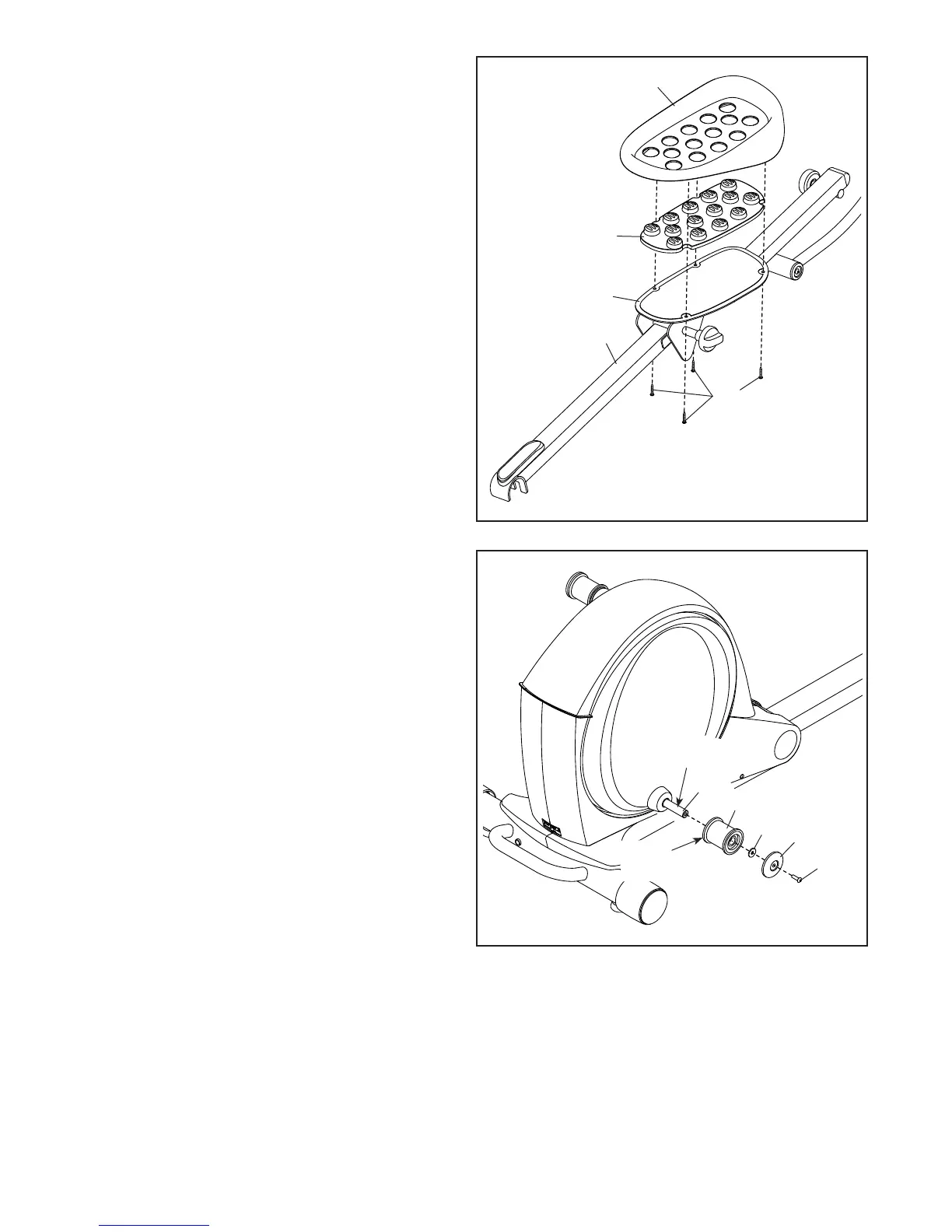

7. Lubrificare l’asse della Pedivella (39) destra.
Orientare il Manicotto Braccio Pedale (46) in
modo tale che il lato piatto sia rivolto verso
l’ellittico. Inserire il Manicotto Braccio Pedale
sull’asse della Pedivella (39) destra.
Fissare il Manicotto Braccio Pedale (46) con una
Vite M8 x 25mm (121), un Copri Asse Grande
(113) e una Rondella M8 (95). Suggerimento:
attenzione a non danneggiare il Copri Asse
Grande quando si serra la Vite.
Ripetere questa operazione sull’altro lato
dell’ellittico.
7
95
113
121
6. Individuare il Pedale Destro (14), l’Inserto Pedale
Destro (117) e il Braccio Pedale Destro (12) e
orientarli come indicato.
Montare il Pedale Destro (14) e l’Inserto
Pedale Destro (117) sulla Piastra Pedale
Destro (80) con quattro Viti M6 x 12mm (146).
Suggerimento: potrebbe essere utile sol-
levare la Piastra Pedale Destro.
Fissare il Pedale Sinistro (non raffigurato) e
l’Inserto Pedale Sinistro (non raffigurato) alla
Piastra Pedale Sinistro (non raffigurata) nel
medesimo modo.
6
146
117
80
14
12
Lubrificante
39
46
Lato
Piatto
