NordicTrack E 11.5 Elliptical Manual Do Utilizador

11
9

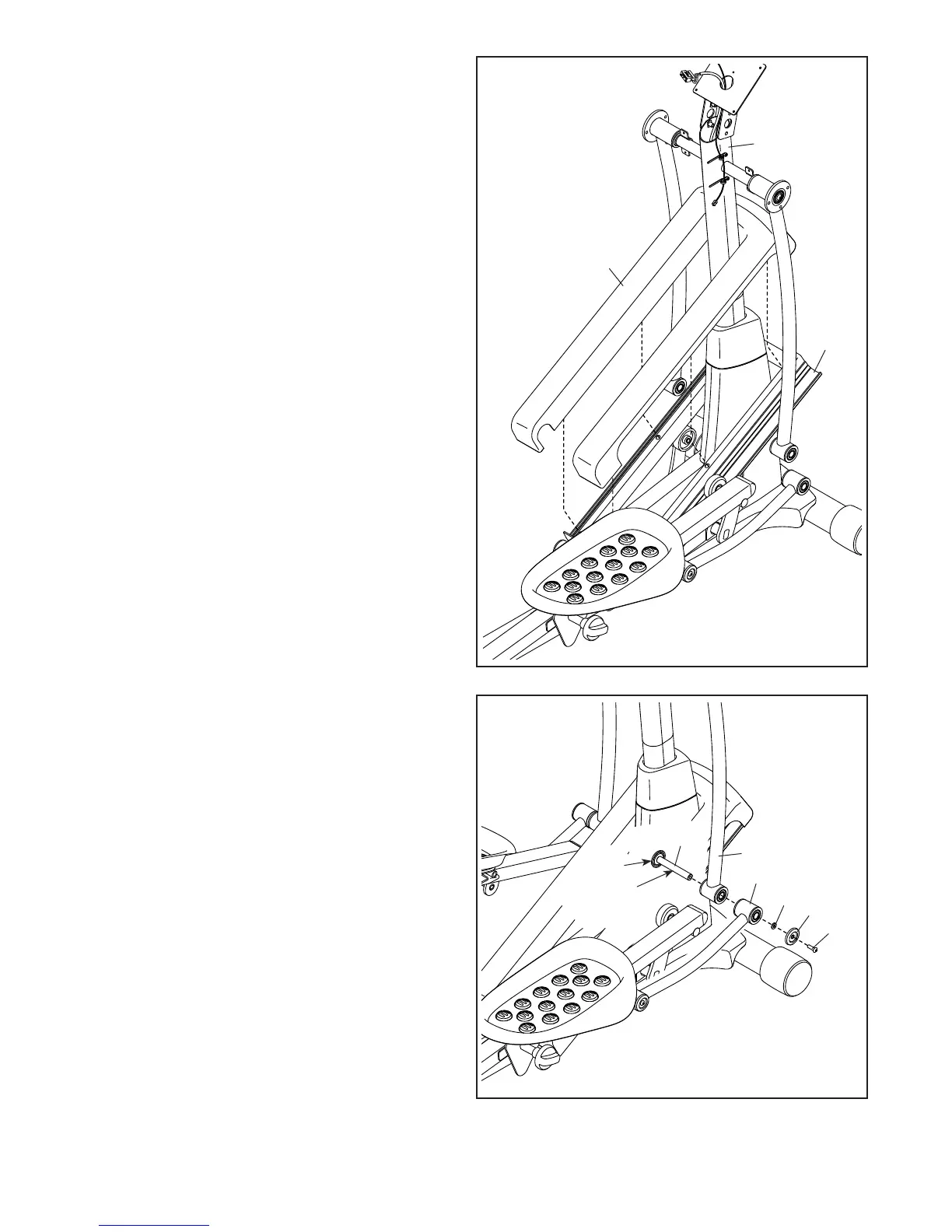

9. Oriente a Cobertura da Rampa (131) em volta
da Barra Vertical (5) conforme indicado.
Exerça pressão sobre as Montagens (não
apresentadas) na parte inferior da Cobertura da
Rampa (131) em direção à Rampa (130).
5
131
130
6
43
95
56
10. Aplique massa lubrificante a um Eixo do Braço
de Ligação (114).
Introduza o Eixo do Braço de Ligação (114) na
Perna Superior Direita (6) e no Braço de Ligação
Direito (43) pelo lado indicado.
Insira uma chave sextavada no Parafuso M8 x
35mm (149) do Eixo do Braço de Ligação (114).
Com uma segunda chave sextavada, aperte
outro Parafuso M8 x 35mm (149), uma
Cobertura do Eixo Pequeno (56) e uma Anilha
M8 (95) na outra extremidade do Eixo do Braço
de Ligação (114). Conselho: Evite danificar
a Cobertura do Eixo Pequeno ao apertar o
Parafuso.
Repita este passo no lado oposto do apa-
relho elíptico.
10
114
149
Massa
Lubrificante
149
