12

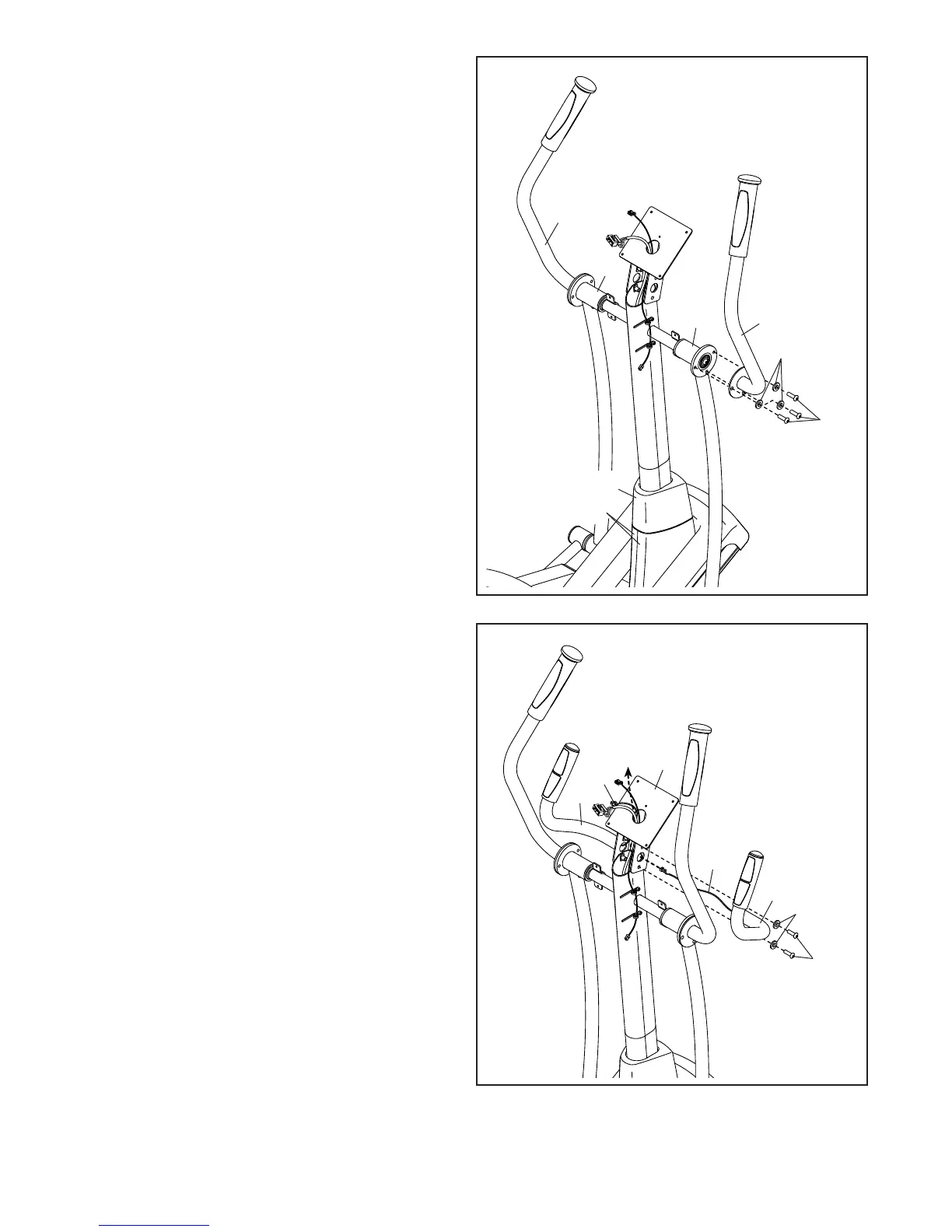

11. Identifique o Braço Superior Direito (8) e oriente-
o conforme indicado.
Peça a outra pessoa para segurar no Braço
Superior Direito (8) junto à Perna Superior
Direita (6).
Fixe o Braço Superior Direito (8) à Perna
Superior Direita (6) com três Parafusos M8 x
16mm (102) e três Anilhas Dentadas M8 (103).
Fixe o Braço Superior Esquerdo (9) à Perna
Superior Esquerda (7) da mesma forma.
Consulte o passo 4 na página 8. Aperte os
Parafusos M8 x 16mm (102).
Faça deslizar a Cobertura Superior (27) para
baixo e exerça pressão sobre as Coberturas da
Estrutura Direita e Esquerda (21, 22).
11
12. Identifique o Manípulo Direito (10) e oriente-o
conforme indicado.
Peça a outra pessoa para segurar no Manípulo
Direito (10) junto ao lado direito da Barra Vertical
(5).
Insira o Fio de Pulsações (105) a partir do
Manípulo Direito (10) no lado direito da Barra
Vertical (5) e puxe-o para cima para sair na
parte superior da Barra Vertical.
Conselho: Evite trilhar o Fio de Pulsações
(105). Fixe o Manípulo Direito (10) à Barra
Vertical (5) com dois Parafusos M8 x 16mm
(102) e duas Anilhas Dentadas M8 (103).
Fixe o Manípulo Esquerdo (11) da mesma
forma.
12
9
7
8
11
5
10
105
105
103
102
6
103
102
Evite trilhar os
Fios de Pulsações
(105)
27
21, 22
