13

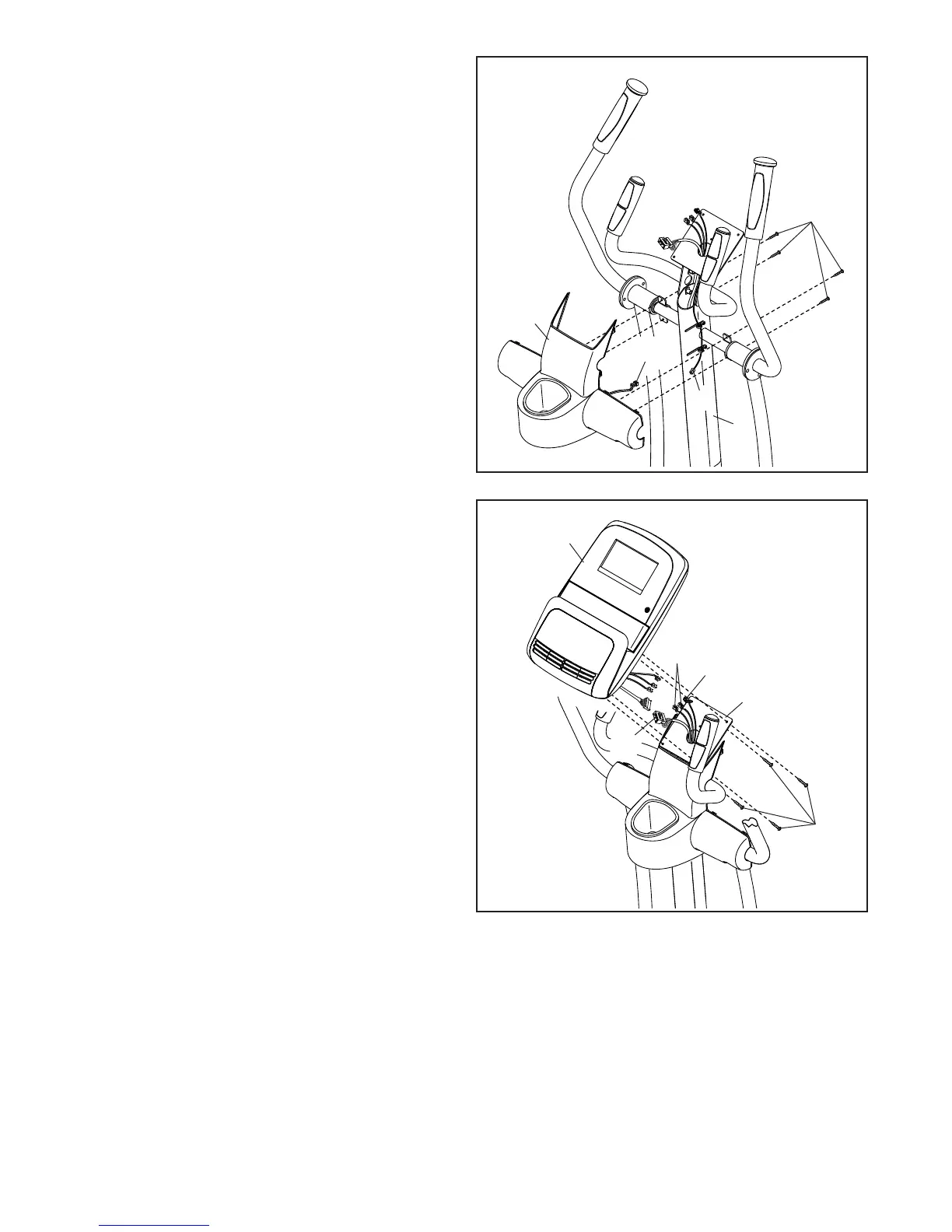

13. Segure na Cobertura Posterior da Barra Vertical
(25) junto à Barra Vertical (5) conforme indicado.
Ligue o fio recetor (A) na Cobertura Posterior
da Barra Vertical (25) ao Fio de Extensão do
Recetor (59).
Conselho: Evite trilhar os fios. Fixe a
Cobertura Posterior da Barra Vertical (25) à
Barra Vertical (5) com quatro Parafusos M4 x
19mm (125).
13
14. Desate e elimine o atilho para fio preso ao Fio
Principal (60).
Enquanto outra pessoa segura a Consola
(33) junto à Barra Vertical (5), ligue os fios
da Consola ao Fio Principal (60), ao Fio de
Extensão do Recetor (59) e aos Fios de
Pulsações (105).
Introduza a extensão excessiva de fio de cima
para baixo na Barra Vertical (5) ou de baixo para
cima na Consola (33).
Conselho: Evite trilhar os fios. Fixe a Consola
(33) à Barra Vertical (5) com quatro Parafusos
M4 x 19mm (125).
5
33
105
59
125
14
125
25
5
60
Evite trilhar os
fios
Evite trilhar os
fios
A
59
