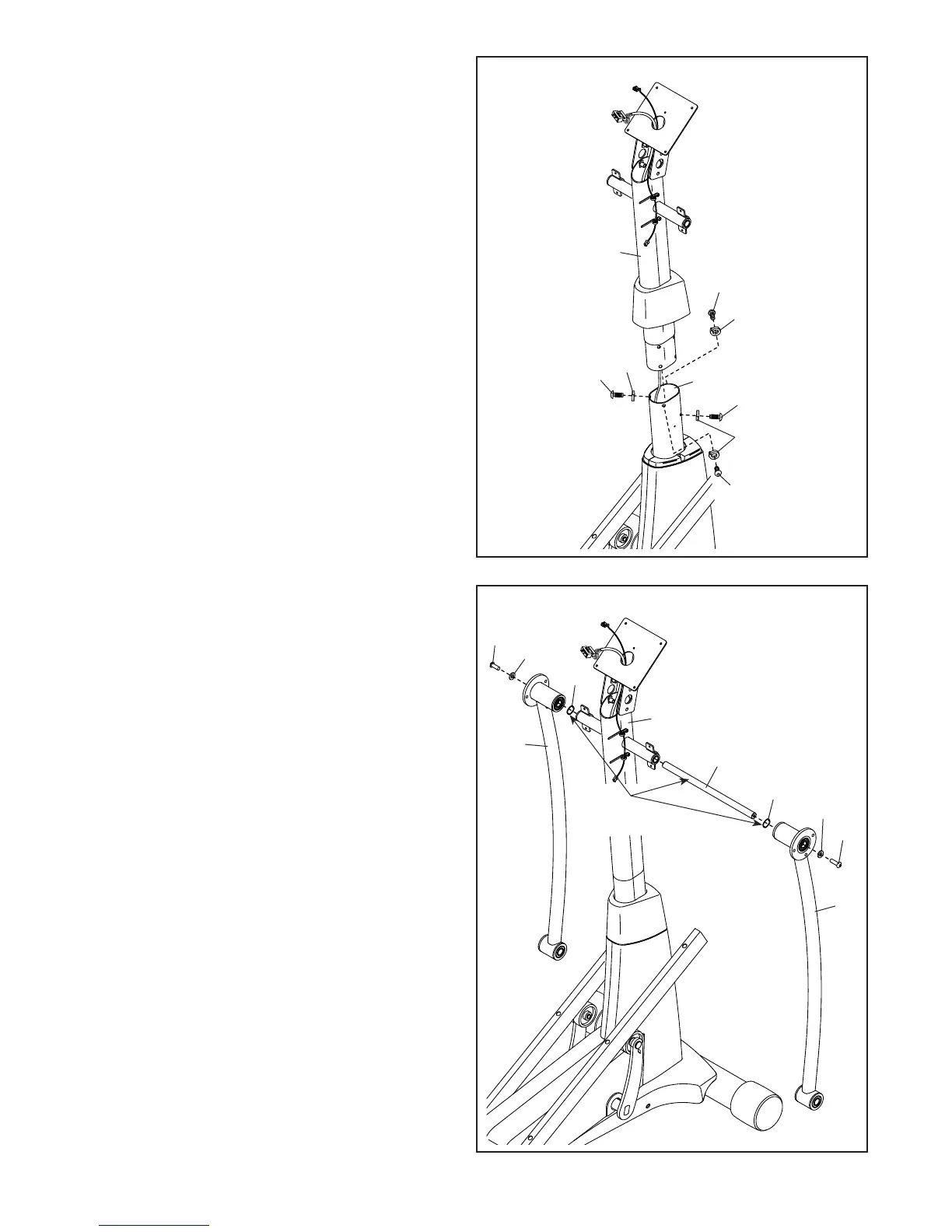

5. Utilize um pequeno saco de plástico para manter
os dedos limpos e aplique uma camada da
massa lubrificante incluída no Eixo da Barra
Vertical (48) e em duas Anilhas Onduladas (118).
Introduza o Eixo da Barra Vertical (48) na Barra
Vertical (5) e depois centre-o. Em seguida, faça
deslizar uma Anilha Ondulada (118) para cada
extremidade do Eixo da Barra Vertical.
Em seguida, identifique as Pernas Superiores
Esquerda e Direita (6, 7) e oriente-as conforme
indicado.
Insira as Pernas Superiores Direita e Esquerda
(6, 7) no Eixo da Barra Vertical (48).
Em seguida, aperte um Parafuso M8 x 16mm
(102) e uma Anilha M8 (95) em cada extremi-
dade do Eixo da Barra Vertical (48) ao mesmo
tempo.
95
95
48
7
5
6
118
118
102
102
Evite trilhar o Fio
Principal (60)
4. Conselho: Evite trilhar o Fio Principal (60).
Insira a Barra Vertical (5) na Estrutura Principal
(1).
Fixe a Barra Vertical (5) com quatro Parafusos
M8 x 16mm (102) e quatro Anilhas Fendidas M8
(103); não aperte já os Parafusos. Irá apertar
os Parafusos no final do passo 11.
102
102
102
102
103
103
103
5
1
Massa
Lubrificante
