NordicTrack E 11.5 Elliptical Manual Do Utilizador

9

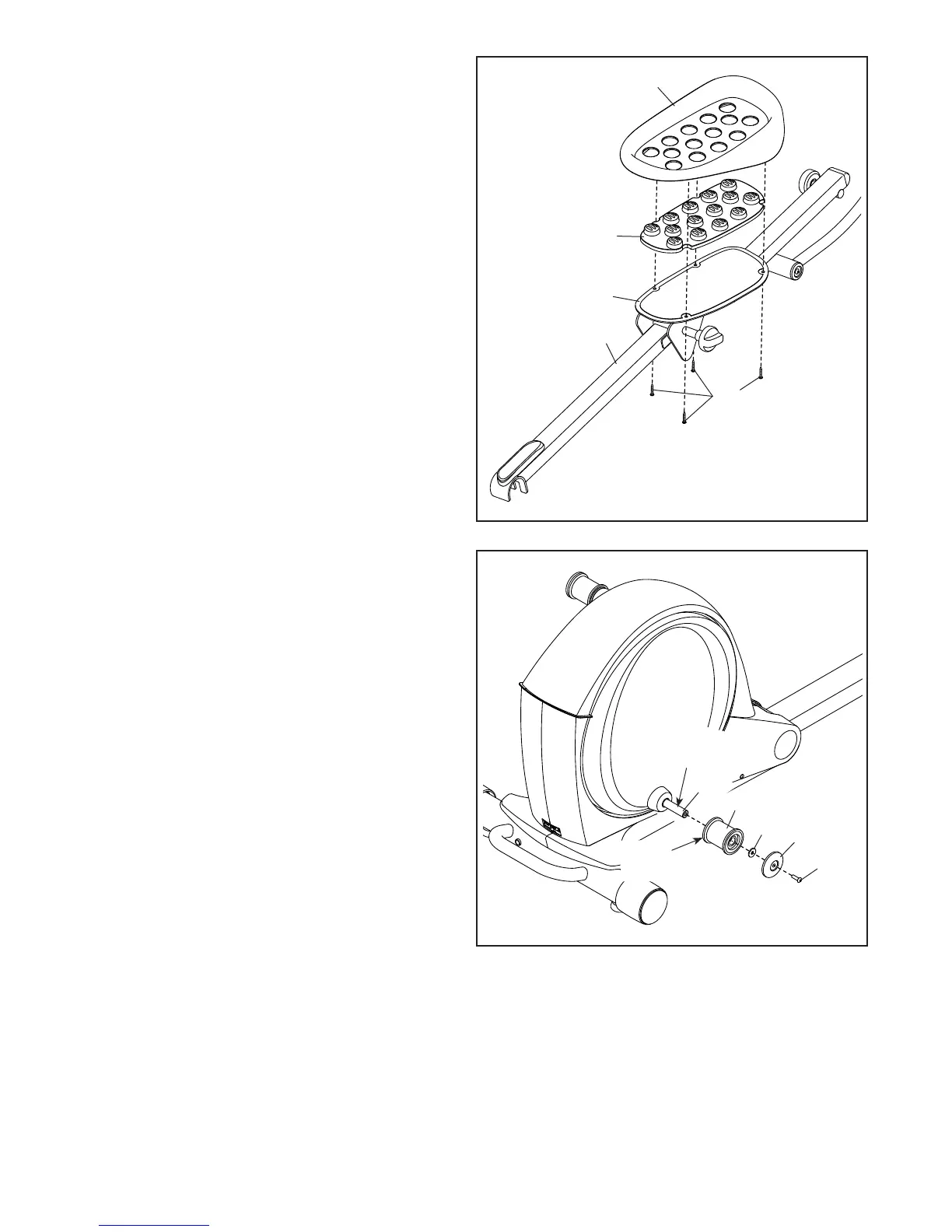

7. Aplique massa lubrificante ao eixo do Braço do
Pedaleiro (39).
Oriente uma Manga do Braço do Pedal (46) para
que o lado plano fique virado para o aparelho
elíptico. Insira a Manga do Braço do Pedal no
eixo do Braço do Pedaleiro (39).
Fixe a Manga do Braço do Pedal (46) com um
Parafuso M8 x 25mm (121), uma Cobertura
do Eixo Grande (113) e uma Anilha M8 (95).
Conselho: Evite danificar a Cobertura do
Eixo Grande ao apertar o Parafuso.
Repita este passo no lado oposto do apa-
relho elíptico.
7
95
113
121
6. Identifique o Pedal Direito (14), a Base do Pedal
Direito (117) e o Braço do Pedal Direito (12) e
oriente-os conforme indicado.
Fixe o Pedal Direito (14) e a Base do Pedal
Direito (117) à Placa do Pedal Direito (80) com
quatro Parafusos M6 x 12mm (146). Conselho:
Levantar a Placa do Pedal Direito pode
ajudar.
Fixe o Pedal Esquerdo (não apresentado) e a
Base do Pedal Esquerdo (não apresentada) à
Placa do Pedal Esquerdo (não apresentada)
da mesma forma.
6
146
117
80
14
12
Massa
Lubrificante
39
46
Lado
Plano
