11
11
10
9
7
6
8
102
102
103

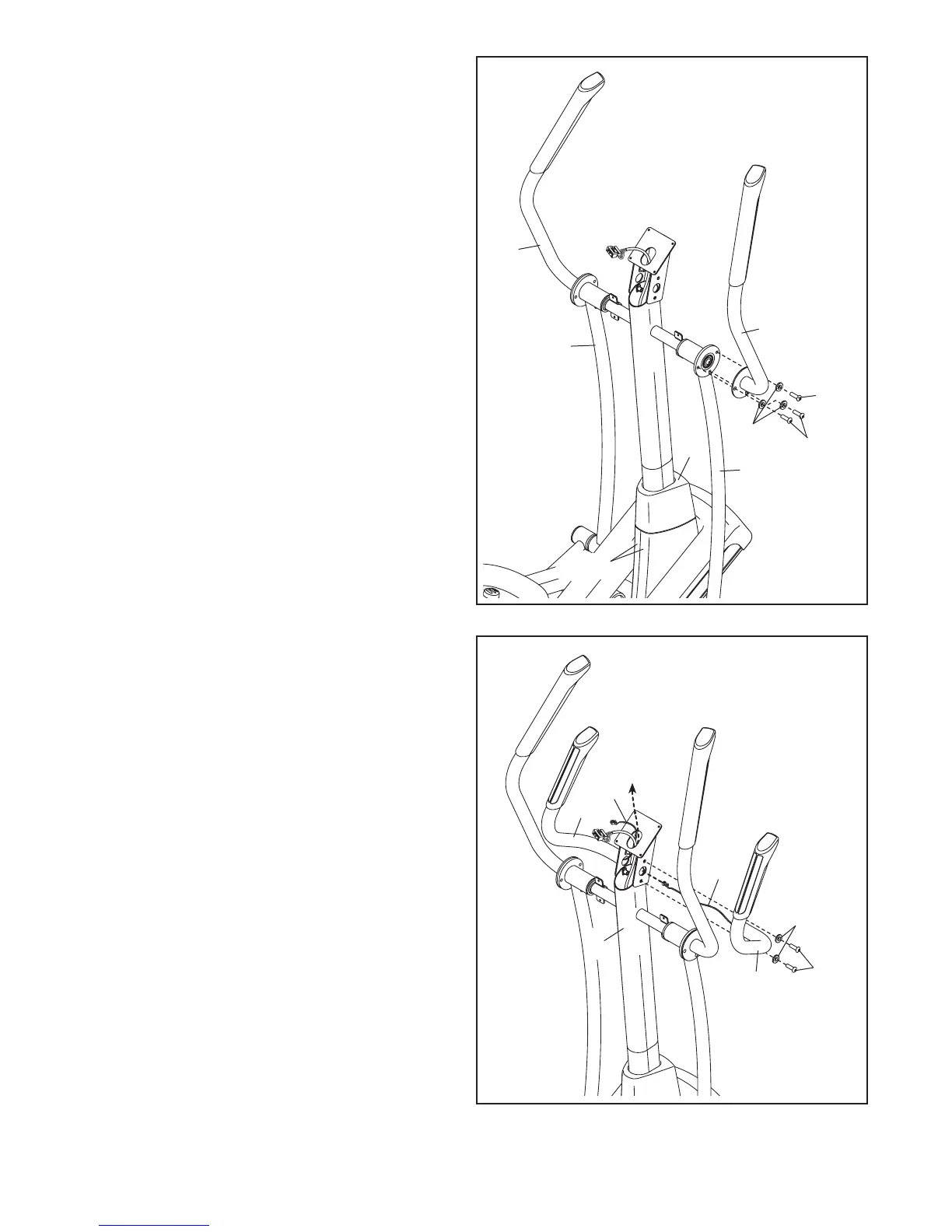

10. Localisez le Bras PSC Droit (8) sur lequel se
trouve un autocollant avec le mot « Right »
(droit) et orientez-le comme sur le schéma.
Demandez à une deuxième personne de tenir
le Bras PSC Droit (8) près de la Jambe PSC
Droite (6).
Attachez le Bras PSC Droit (8) sur la Jambe
PSC Droite (6) à l’aide de trois Vis en Métal/
Nylon de M8 x 16mm (102) et de trois
Rondelles Fendues de M8 (103).
Attachez le Bras PSC Gauche (9) sur la
Jambe PSC Gauche (7) de la même manière.
Référez-vous à l’étape 3 page 7. Serrez les
Vis en Métal/Nylon de M8 x 16mm (102).
Glissez le Boîtier Supérieur (27) vers le bas et
enfoncez-le dans les Boîtiers Droit et Gauche
du Cadre (21, 22).
11. Identifiez la Poignée Droite (10) sur laquelle
se trouve un autocollant avec le mot « Right »
(L ou Left indique gauche ; R ou Right indique
droite) et orientez-la comme sur le schéma.
Demandez à une deuxième personne de tenir
la Poignée Droite (10) près du côté droit du
Montant (5).
Enfilez le Fil du Détecteur Cardiaque (105) qui
sort de la Poignée Droite (10) dans le côté droit
du Montant (5) et tirez-le vers le haut jusqu’à
l’acheminer hors du haut du Montant.
Conseil : faites attention de ne pas pincer le
Fil du Détecteur Cardiaque (105). Attachez la
Poignée Droite (10) sur le Montant (5) à l’aide
de deux Vis en Métal/Nylon de M8 x 16mm
(102) et deux Rondelles Fendues de M8 (103).
Attachez la Poignée Gauche (11) de la même
manière.
102
103
105
105
10
11
5
Faites attention de ne pas
pincer les Fils du Détecteur
Cardiaque (105)
27
21, 22
