NordicTrack E 7.1 Elliptical Manuel De L'Utilisateur

10

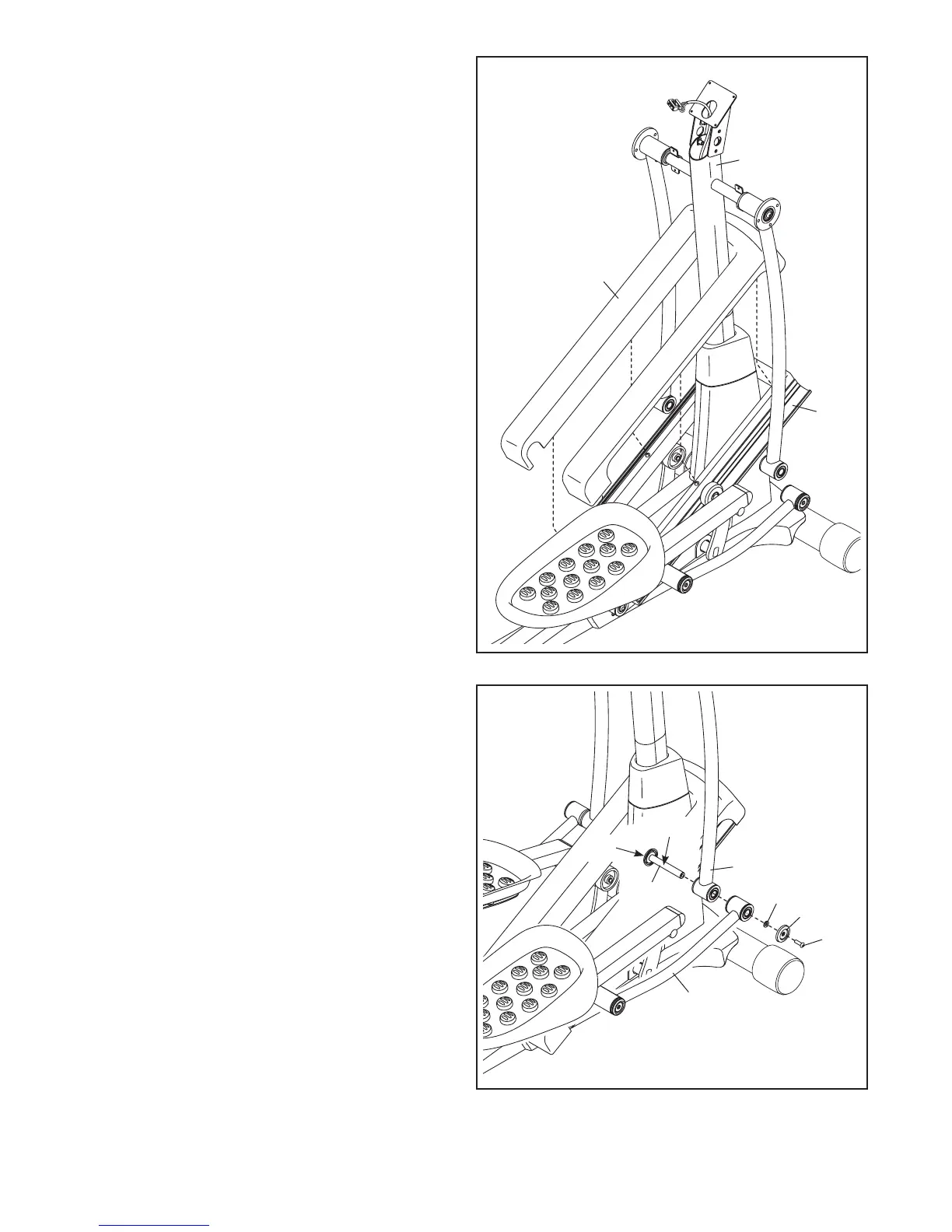

9. Appliquez de la graisse sur un Essieu du Bras
de Liaison (114).
Insérez l’Essieu du Bras de Liaison (114) dans
la Jambe PSC Droite (6) et le Bras de Liaison
Droit (43) depuis le côté illustré.
Insérez une clé hexagonale dans la Vis en
Métal/Nylon de M8 x 35mm (149) dans l’Essieu
du Bras de Liaison (114).
À l’aide d’une seconde clé hexagonale, vissez
une autre Vis en Métal/Nylon de M8 x 35mm
(149) avec un Petit Embout de l’Essieu (56) et
une Rondelle de M8 (95) dans l’autre extrémité
de l’Essieu du Bras de Liaison (114).
Conseil : faites attention de ne pas endom-
mager le Petit Embout de l’Essieu en vissant
la Vis en Métal/Nylon.
Répétez cette étape de l’autre côté de
l’elliptique.
8. Placez le Boîtier de la Rampe (131) autour du
Montant (5) comme sur le schéma.
Enfoncez les languettes du Boîtier de la Rampe
(131) dans la Rampe (130).
8
131
130
5
9
95
43
56
6
114
149
Graisse
149
