9
7a

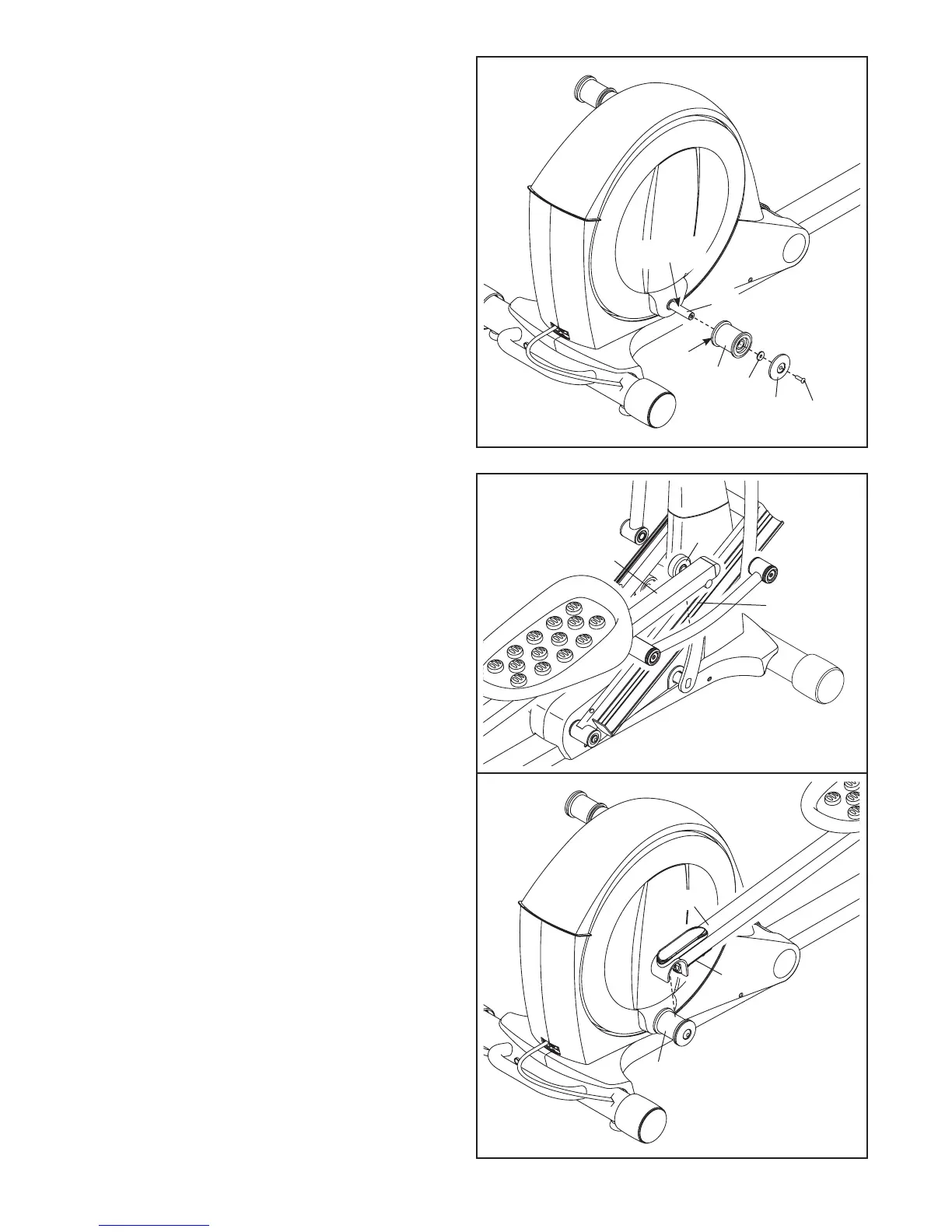

7. Référez-vous au schéma 7a. Localisez le
Rouleau du Bras de la Pédale (32) sur le Bras
de la Pédale Droite (12).
Placez le Rouleau du Bras de la Pédale (32)
sur le côté droit de la Rampe (130).
Référez-vous au schéma 7b. Tirez le Loquet
(50) du Bras de la Pédale Droite (12) vers le
haut.
Enfoncez le Bras de la Pédale Droite (12)
dans le Manchon du Bras de la Pédale (46)
droit. Assurez-vous que le Bras de la Pédale
Droite s’emboîte en place.
Répétez cette étape de l’autre côté de
l’elliptique.
32
12
130
6. Appliquez de la graisse sur l’essieu du Bras du
Pédalier (39) droit.
Orientez un Manchon du Bras de la Pédale
(46) de manière à ce que le côté plat soit face
à l’elliptique. Glissez le Manchon du Bras de
la Pédale sur l’essieu du Bras du Pédalier (39)
droit.
Attachez le Manchon du Bras de la Pédale (46)
à l’aide d’une Vis en Métal/Nylon de M8 x 25mm
(121), d’un Grand Embout de l’Essieu (113) et
d’une Rondelle de M8 (95). Conseil : faites
attention de ne pas endommager le Grand
Embout de l’Essieu en vissant la Vis Métal/
Nylon.
Répétez cette étape de l’autre côté de
l’elliptique.
7b
46
12
50
6
95
113
46
Plat
121
39
Graisse
