8
5
4

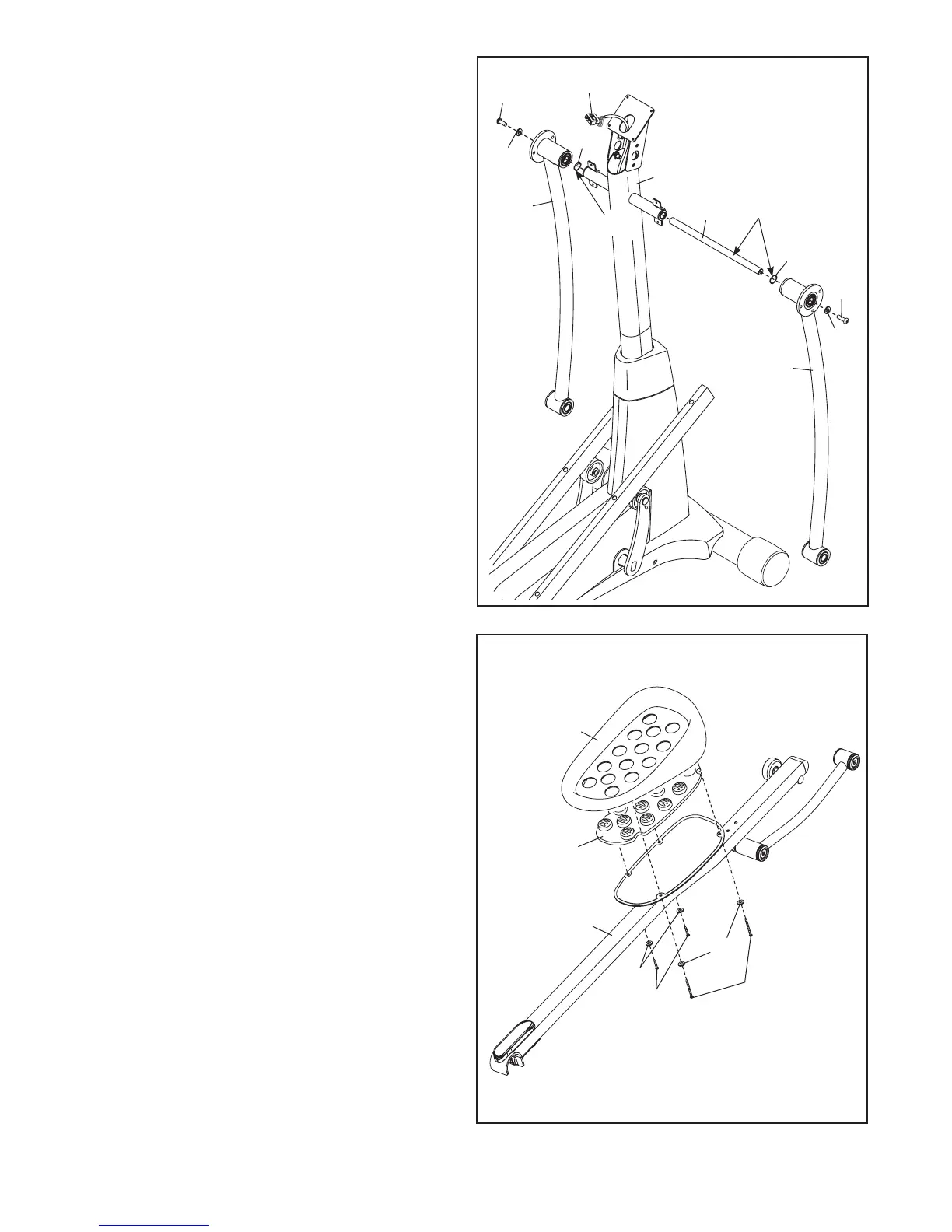

4. À l’aide d’un petit sac en plastique pour garder
vos doigts propres, appliquez une couche de la
graisse incluse sur l’Essieu du Montant (48) et
de deux Rondelles Ondulées (118).
Conseil : faites attention de ne pas endom-
mager le Groupement de Fils (60). Enfoncez
l’Essieu du Pivot (48) dans le Montant (5), puis
centrez-le. Faites glisser une Rondelle Ondulée
(118) sur chaque côté de l’Essieu du Montant.
Ensuite, localisez les Jambes PSC Droite et
Gauche (6, 7), sur lesquelles se trouvent des
autocollants avec les mots « Right » (droit) et
« Left » (gauche), puis orientez-les comme sur
le schéma.
Faites glisser les Jambes PSC Droite et
Gauche (6, 7) sur les côtés droit et gauche de
l’Essieu du Montant (48).
Serrez une Vis en Métal/Nylon de M8 x 16 mm
(102) et une Rondelle de M8 (95) sur chaque
extrémité de l’Essieu du Montant (48) en même
temps.
Faites attention de
ne pas endommager
le Groupement de
Fils (60)
Graisse
Graisse
95
5
7
102
95
102
118
48
60
6
118
5. Localisez la Pédale Droite (14), le Coussin de
la Pédale Droite (151), et l’assemblage du Bras
de la Pédale Droite (12) sur lequel se trouvent
des autocollants avec le mot « Right » (droit) et
orientez-les comme sur le schéma.
Placez le Coussin de la Pédale Droite (151)
sur le Bras de la Pédale Droite (12). Ensuite,
installez la Pédale Droite (14) sur le Coussin de
la Pédale Droite.
Attachez la Pédale Droite (14) sur le Bras
de la Pédale Droite (12) à l’aide de deux Vis
en Métal/Nylon de M6 x 12mm (111) et deux
Rondelles de M6 (112) ; ne serrez pas encore
les Vis en Métal/Nylon.
Ensuite, vissez deux Vis en Métal/Nylon de
M6 x 50mm (62) avec deux Rondelles de M6
(112) dans le Bras de la Pédale Droite (12) et
la Pédale Droite (14). Ensuite, serrez les deux
Vis en Métal/Nylon de M6 x 12mm (111).
Attachez la Pédale Gauche (non illustrée)
sur le Bras de la Pédale Gauche (non illus-
tré) de la même manière.
14
151
12
111
112
112
62
