NordicTrack E 7.2 Elliptical Manual Do Utilizador

12
12

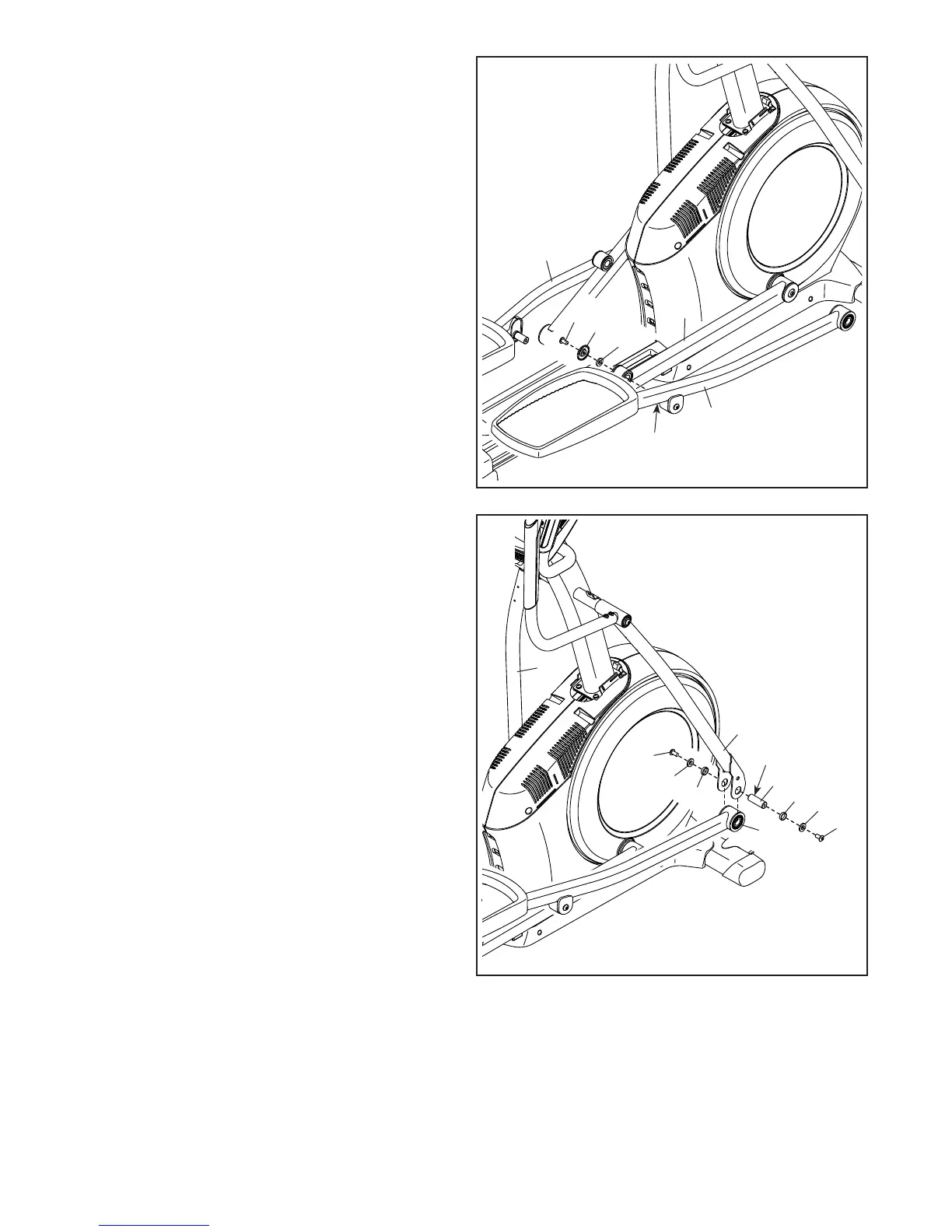

12. Posicione o Braço do Pedal Direito (58) con-
forme indicado.
Aplique massa lubrificante ao eixo do Braço do
Pedal Direito (58).
Fixe o Braço do Pedal Direito (58) ao Braço do
Rolete Direito (59) com um Parafuso M8 x 13mm
(82), uma Cobertura do Eixo Pequeno (55) e
uma Anilha M8 (97).
Repita este passo para o Braço do Pedal
Esquerdo (44).
Massa
Lubrificante
82
82
82
97
97
77
77
60
46
64
55
58
59
44
97
13. Aplique uma pequena quantidade de massa lub-
rificante a um dos Eixos do Braço do Pedal (64).
Seguidamente, insira uma Anilha M8 (97) e um
Espaçador do Eixo (77) num Parafuso M8 x
13mm (82) e aperte o Parafuso algumas voltas
no Eixo do Braço do Pedal (64).
Enquanto outra pessoa segura na extremidade
frontal do Braço do Pedal Direito (58) no interior
do suporte da Perna Superior Direita (60), intro-
duza o Eixo do Braço do Pedal (64) em ambas
as partes.
Insira uma Anilha M8 (97) e um Espaçador
do Eixo (77) noutro Parafuso M8 x 13mm (82)
e aperte o Parafuso algumas voltas no Eixo
do Braço do Pedal (64). Em seguida, aperte
ambos os Parafusos ao mesmo tempo.
Repita este passo no lado oposto do apa-
relho elíptico.
Massa
Lubrificante
13
58
