13
15
14
14. Nota: Se adquirir o monitor da frequência
cardíaca para o peito opcional (consulte a
página 25), consulte o passo 21 na página 16
para instalar o receptor incluído com o moni-
tor da frequência cardíaca.

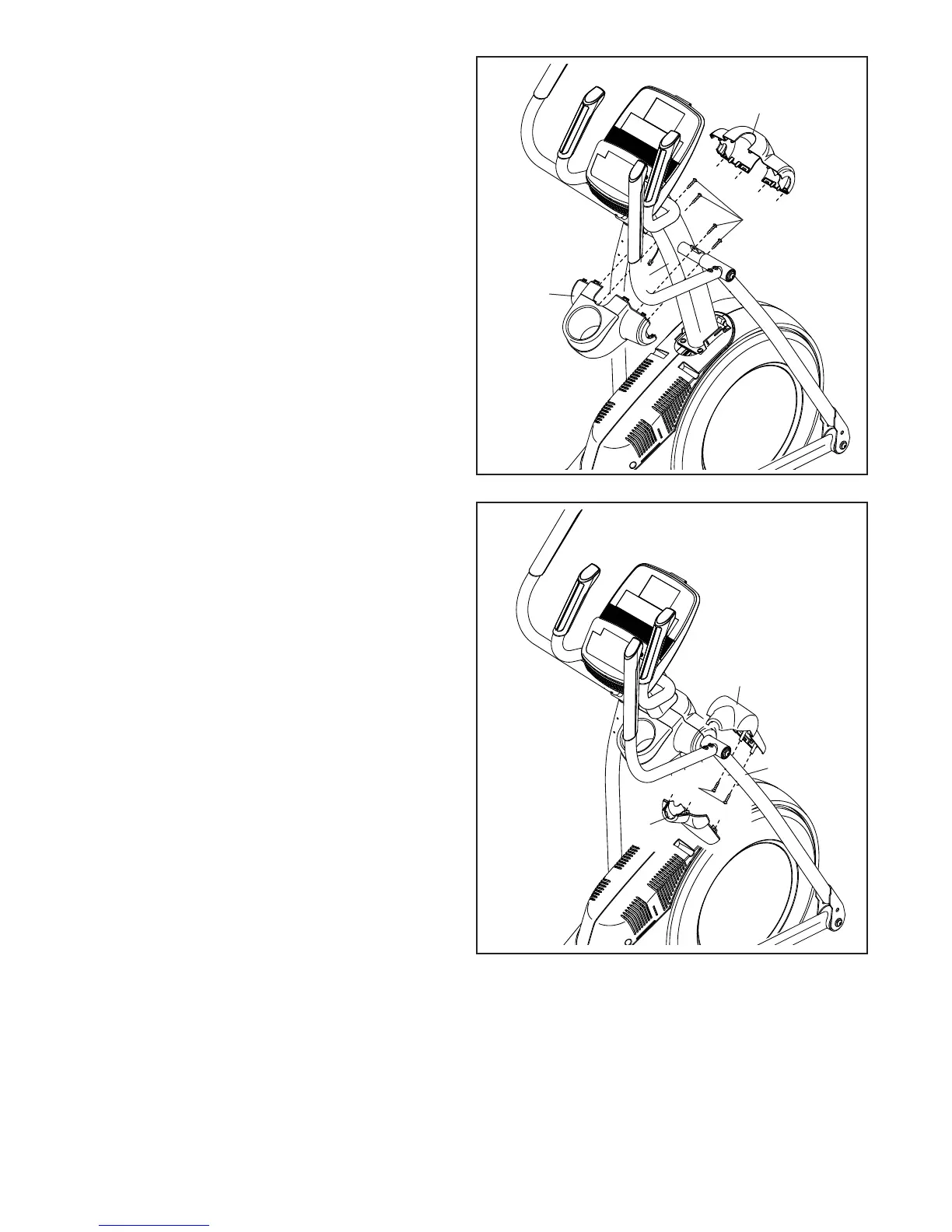

Oriente a Cobertura Posterior da Barra Vertical
(81) conforme indicado.
Fixe a Cobertura Posterior da Barra Vertical (81)
à Barra Vertical (4) com quatro Parafusos M4 x
16mm (101).
Oriente a Cobertura Frontal da Barra Vertical
(117) conforme indicado.
Fixe a Cobertura Frontal da Barra Vertical
(117) à Barra Vertical (4) premindo os ganchos
na Cobertura Posterior da Barra Vertical (81)
contra as patilhas da Cobertura Frontal da Barra
Vertical.
15. Identifique a Cobertura Frontal do Braço
Superior Direito (65) e oriente-a conforme
indicado.
Fixe a Cobertura Frontal do Braço Superior
Direito (65) à Perna Superior Direita (60) com
dois Parafusos M4 x 16mm (101).
Identifique a Cobertura Posterior do Braço
Superior Direito (66) e oriente-a conforme
indicado.
Fixe a Cobertura Posterior do Braço Superior
Direito (66) à Perna Superior Direita (60)
premindo os ganchos na Cobertura Posterior
do Braço Superior Direito contra as patilhas da
Cobertura Frontal do Braço Superior Direito (65).
Repita este passo no lado oposto do apa-
relho elíptico.
101
81
65
60
101
117
66
4
