15

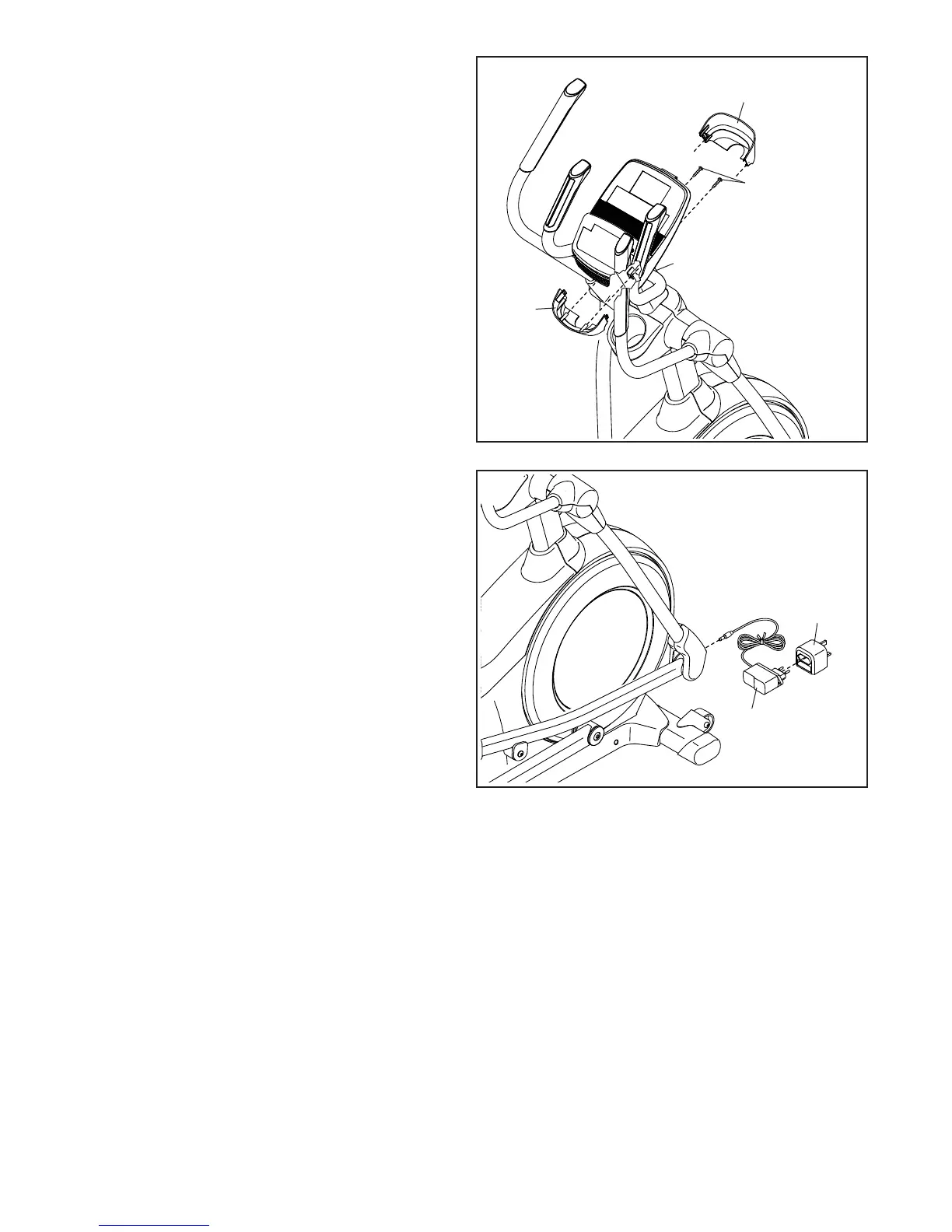

18. Oriente a Cobertura Posterior da Consola (80)
conforme indicado.
Fixe a Cobertura Posterior da Consola (80)
à Barra Vertical (4) com dois Parafusos M4 x
16mm (101).
Oriente a Cobertura Frontal da Consola (79)
conforme indicado.
Fixe a Cobertura Frontal da Consola (79) à
Barra Vertical (4) premindo os ganchos na
Cobertura Posterior da Consola (80) contra as
patilhas da Cobertura Frontal da Consola.
19. Ligue o Adaptador de Corrente (119) à tomada
na estrutura do aparelho elíptico.
Se necessário, ligue o Adaptador de Corrente
(119) ao Adaptador da Ficha (b).
Nota: para ligar o Adaptador de Corrente (119)
a uma tomada, consulte COMO LIGAR O
ADAPTADOR DE CORRENTE na página 17.
20. Certifique-se de que todas as peças ficam devidamente apertadas antes de utilizar o aparelho elíptico.
Nota: poderão sobrar peças extra. Coloque uma passadeira por baixo do aparelho elíptico para proteger o
chão.
18
79
4
80
B
119
101
19
