16
Se adquirir o monitor da frequência cardíaca para o peito opcional (consulte a página 25), consulte o
passo adicional em baixo para instalar o receptor incluído com o monitor da frequência cardíaca.

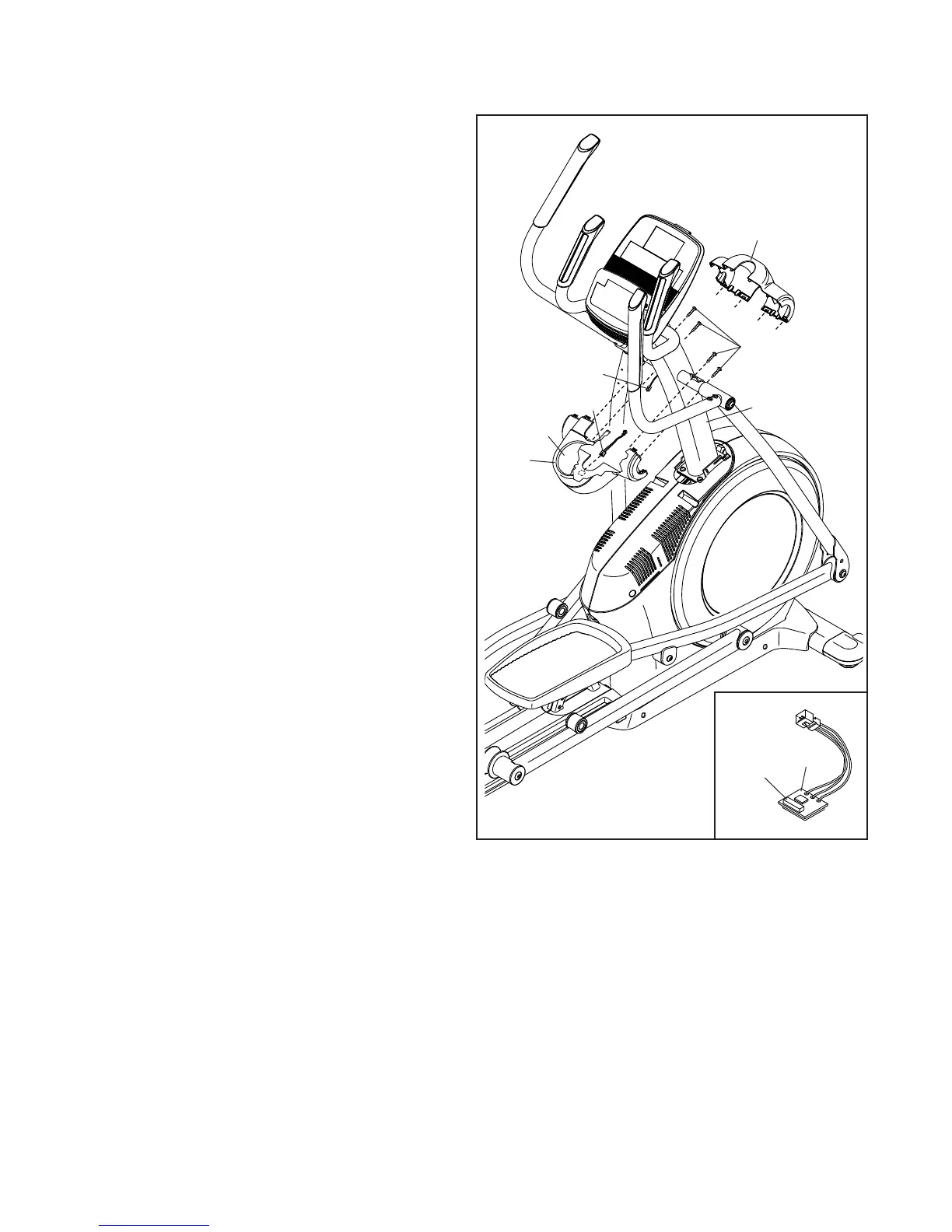

21. Consulte os passos 18 e 14. Retire as
Coberturas Frontal e Posterior da Consola
(79, 80) se necessário. Em seguida, retire as
Coberturas Frontal e Posterior da Barra Vertical
(117, 81) se necessário.
Retire o papel do autocolante na parte de trás
do Receptor (A). Pressione o Receptor para
a localização indicada na parte de dentro da
Cobertura Posterior da Barra Vertical (81) por
baixo do Tabuleiro de Acessórios (37).
Consulte o desenho inserido. Certifique-se
de que a antena no Receptor (A) está orien-
tada de forma a estar na horizontal, paralela
ao chão.
Ligue o fio do Receptor (A) ao Fio de Extensão
(120).
Em seguida, fixe a Cobertura Posterior da Barra
Vertical (81) à Barra Vertical (4) com quatro
Parafusos M4 x 16mm (101).
Fixe a Cobertura Frontal da Barra Vertical
(117) à Barra Vertical (4) premindo os ganchos
na Cobertura Posterior da Barra Vertical (81)
contra as patilhas da Cobertura Frontal da Barra
Vertical.
Em seguida, consulte o passo 18 e fixe as
Coberturas Frontal e Posterior da Consola
(79, 80) se necessário. Nota: Se instalar o
receptor como parte do conjunto do aparelho
elíptico, dirija-se para o passo 15 e continue a
montagem.
Nota: Deite fora quaisquer outros fios incluídos
com o monitor de frequência cardíaca.
21
A
A
Antena
101
120
81
37
117
4
