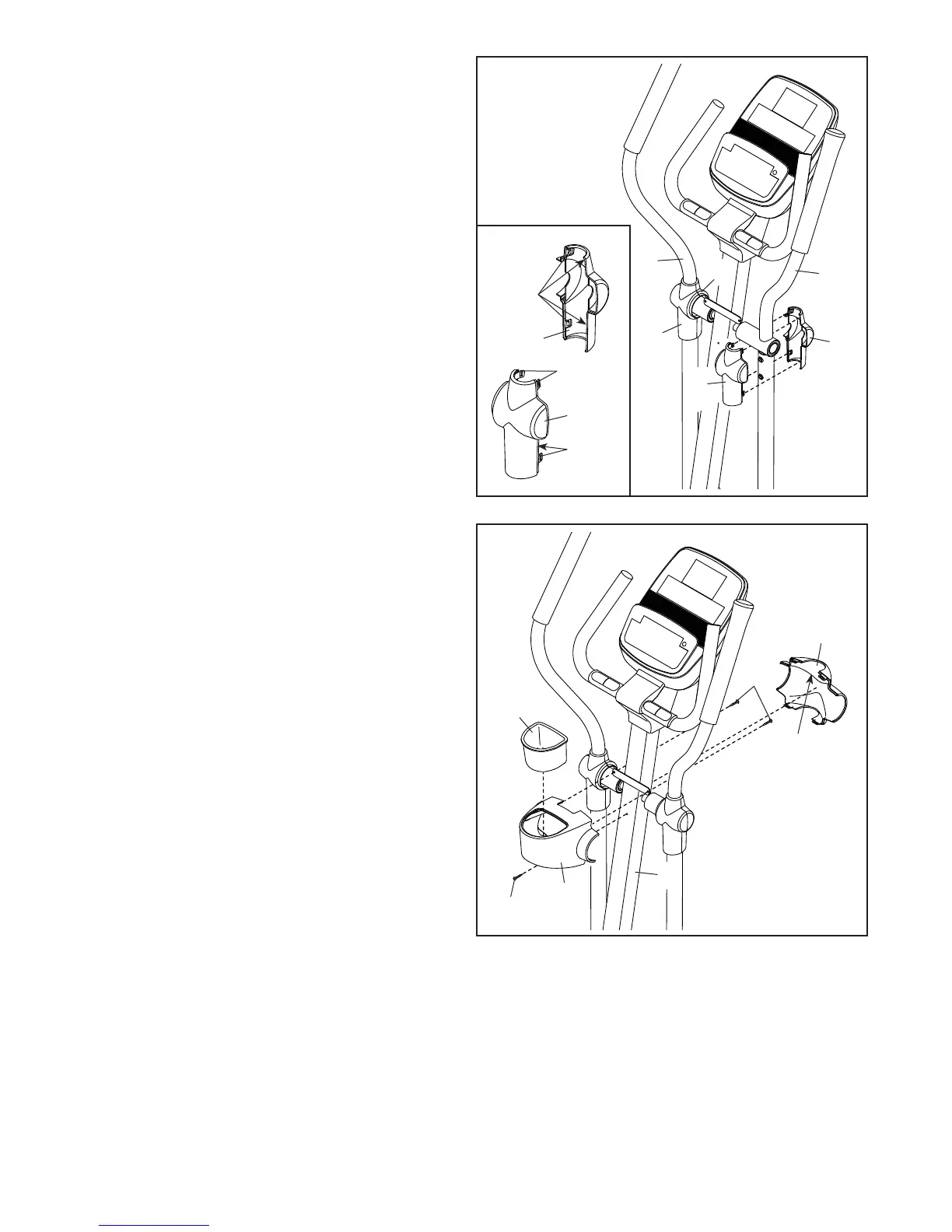

12. Consulte o desenho inserido. Identifique uma
Cobertura do Eixo A (19), que tem ganchos, e
uma Cobertura do Eixo B (22), que tem patilhas.
Aperte uma Cobertura do Eixo A (19) e uma
Cobertura do Eixo B (22) em torno do Braço
Superior Direito (9).
Repita este passo para o lado oposto do apa-
relho elíptico.
Conselho: Certifique-se de que as
Coberturas do Eixo (19, 22) fiquem posicio-
nadas conforme mostrado.
12
22
22
19
13
13. Fixe a Cobertura Traseira da Barra Vertical (3)
à Barra Vertical (2) com três Parafusos M4 x
16mm (92).
Posicione a Cobertura Frontal da Barra Vertical
(16) de modo a que a seta indicada aponte para
cima.
Pressione a Cobertura Frontal da Barra Vertical
(16) contra a Cobertura Traseira da Barra
Vertical (3).
Pressione o Suporte para Garrafa de Água (5)
contra a Cobertura Traseira da Barra Vertical (3).
9
8
19
92
5
92
16
Seta
3
2
Patilhas
Ganchos
