NordicTrack E 9.2 Elliptical Manual Do Utilizador

11

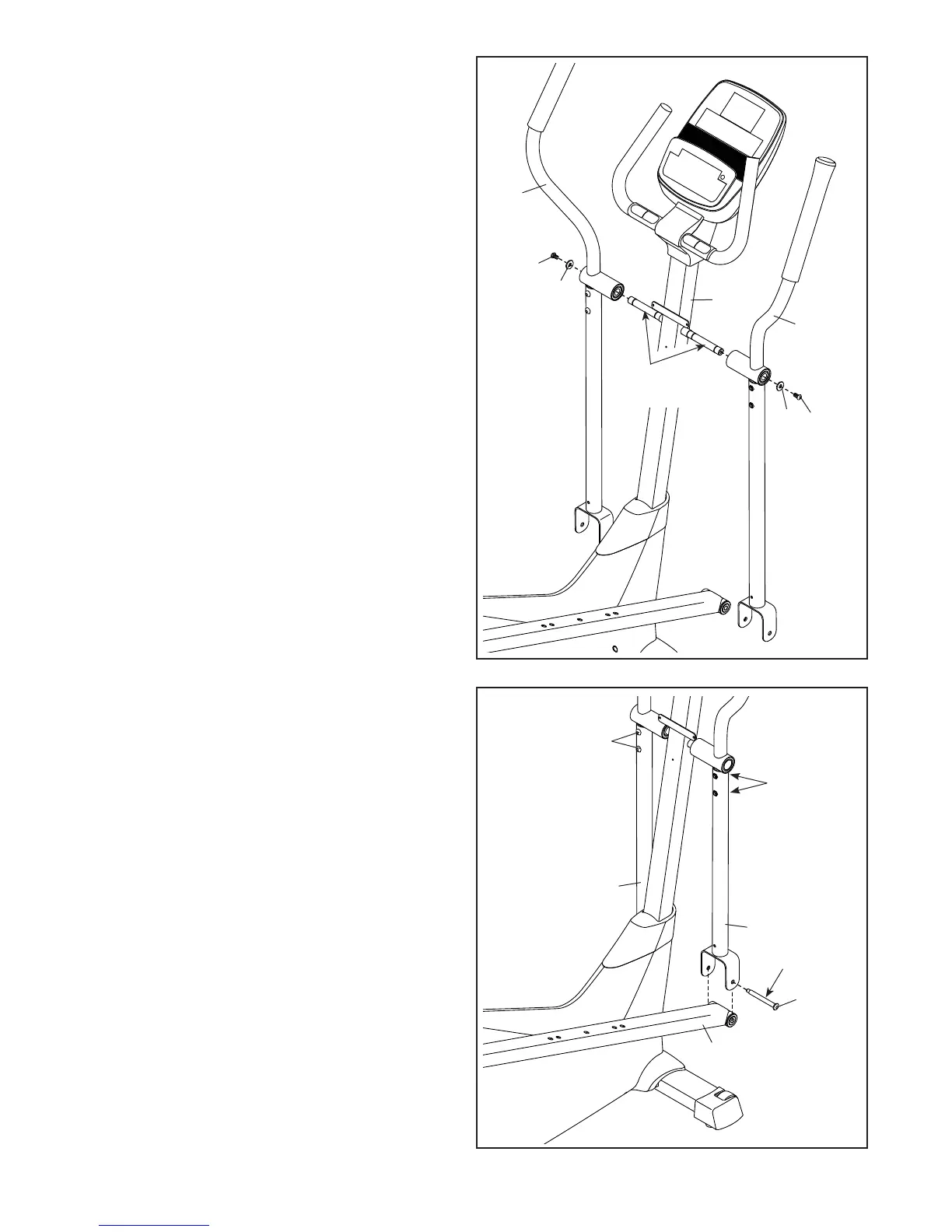

10. Aplique uma quantidade generosa da massa
lubrificante incluída na Barra Vertical (2).
Posicione os Braços Superiores Esquerdo e
Direito (8, 9) conforme mostrado e insira-os nos
lados esquerdo e direito da Barra Vertical (2).
Fixe ambos os Braços Superiores (8, 9) com um
Parafuso M8 x 20mm (80) e uma Anilha M8 (33).
10
2
33
80
31
76
76
49
80
33
11
8
9
6
6
Massa
Lubrificante
Massa
Lubrificante
11. Aplique uma pequena quantidade de massa
lubrificante num Pino de Espera (31).
Enquanto outra pessoa segura a parte frontal
do Braço do Pedal Direito (49) no interior do
suporte da Perna Superior (6) direita, insira o
Pino de Espera (31) na Perna Superior direita e
no Braço do Pedal Direito.
Aperte o Pino de Espera (31) na porca soldada
da Perna Superior (6) direita.
Repita este passo para fixar o Braço do Pedal
Esquerdo (não mostrado) à Perna Superior
(6) esquerda.
Aperte os Pinos M8 x 45mm (76).
