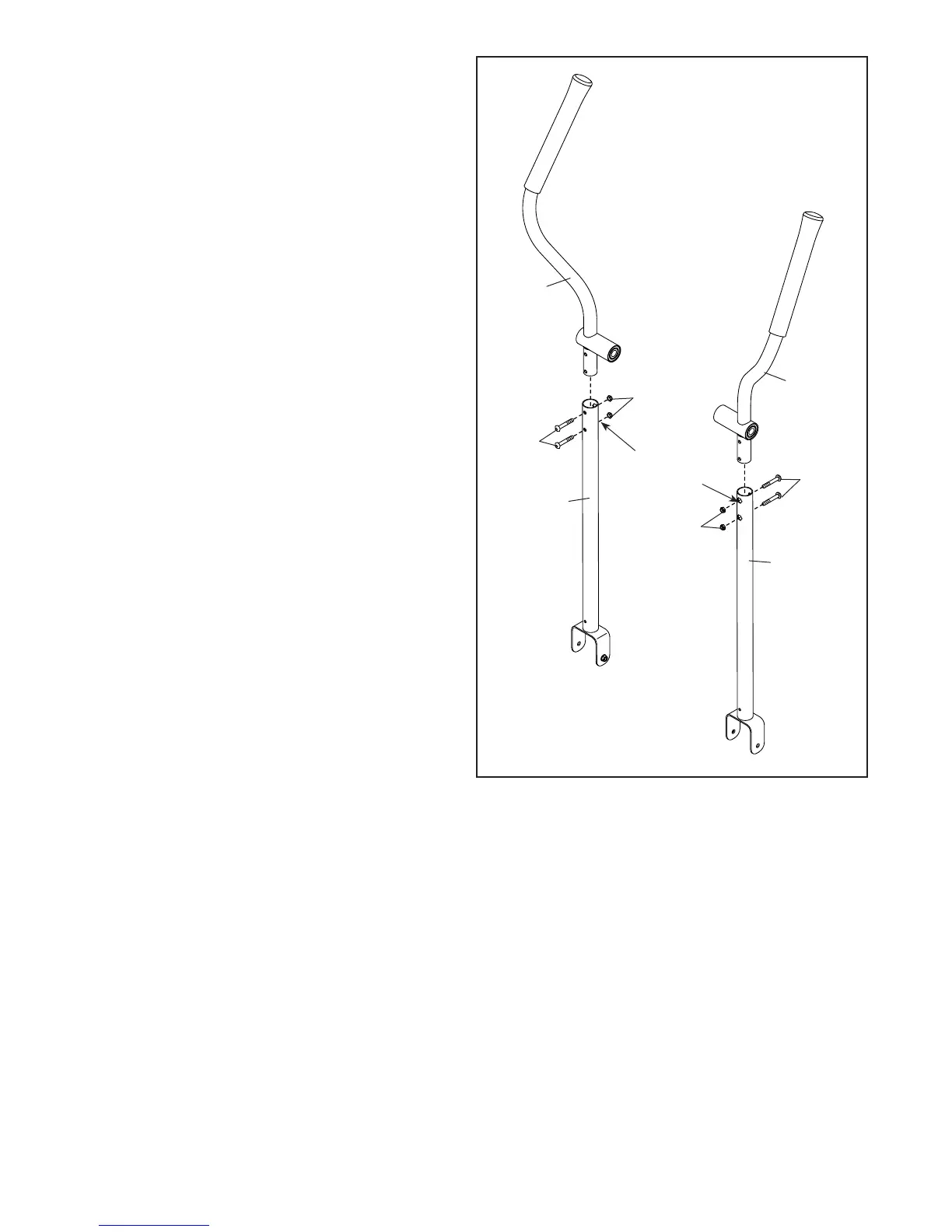

9. Identifique os Braços Superiores Esquerdo e
Direito (8, 9).
Posicione o Braço Superior Esquerdo (8) e
uma Perna Superior (6) conforme mostrado.
Certifique-se de que os orifícios hexagonais
fiquem na posição indicada.
Insira o Braço Superior Esquerdo (8) na Perna
Superior (6).
Fixe o Braço Superior Esquerdo (8) com dois
Pinos M8 x 45mm (76) e duas Contraporcas M8
(77). Certifique-se de que as Contraporcas
estejam nos orifícios hexagonais. Não aperte
ainda os Pinos.
Fixe o Braço Superior Direito (9) à outra
Perna Superior (6) da mesma forma.
9
Orifícios
Hexagonais
8
6
6
9
77
77
76
76
