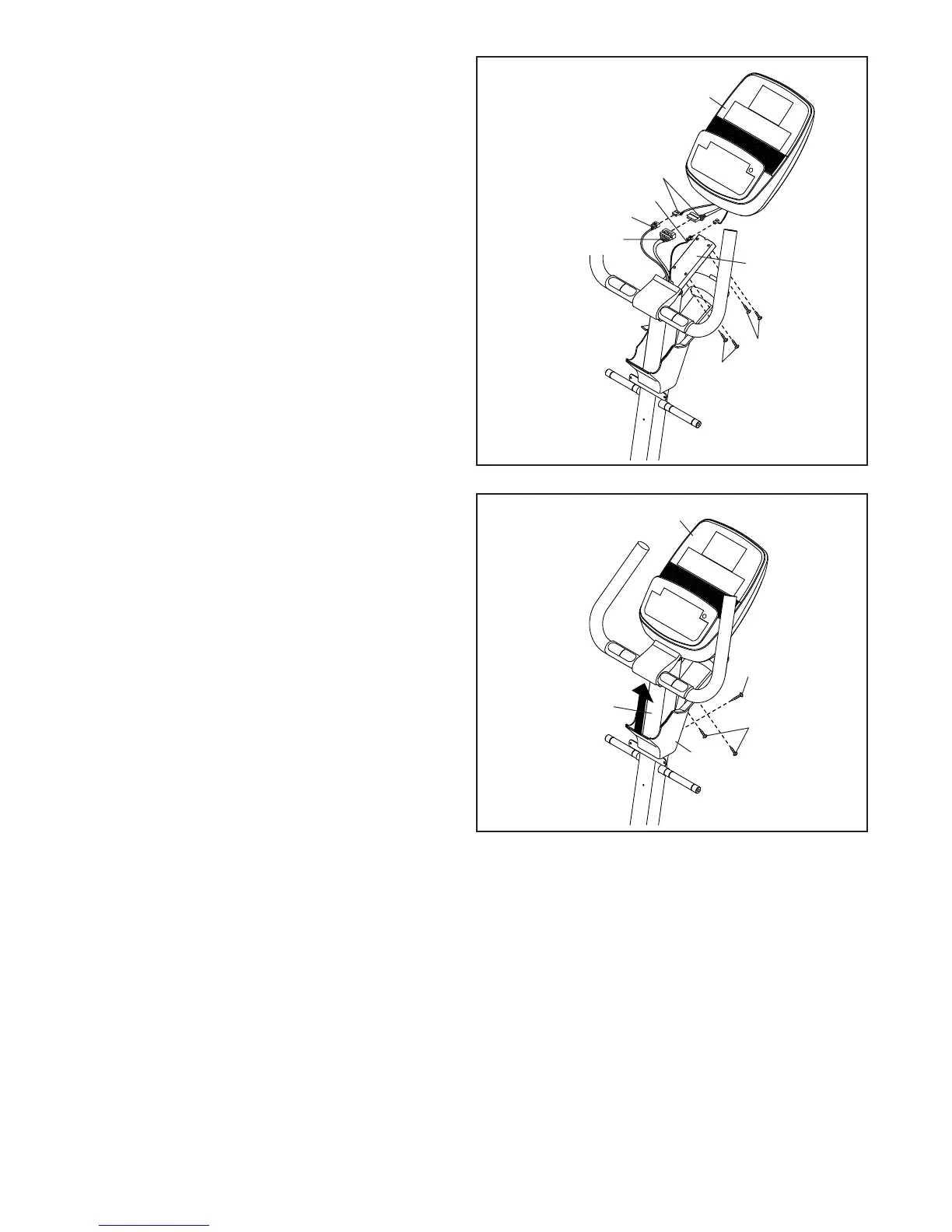

7. Enquanto outra pessoa segura a Consola (4)
junto à Barra Vertical (2), conete os fios da con-
sola à Cablagem (42), ao Fio de Pulsações (28)
e ao Fio do Monitor (103).
Introduza o excedente dos fios na Barra Vertical
(2) ou na Consola (4).
Conselho: Evite trilhar os fios. Fixe a Consola
(4) à Barra Vertical (2) com quatro Parafusos M4
x 28mm (99).
99
99
Evite trilhar
os fios
Fios da Consola
42
103
28
8. Faça subir a Cobertura da Consola (32) até à
Consola (4).
Fixe a Cobertura da Consola (32) à Barra
Vertical (2) com um Parafuso M4 x 16mm (92).
Depois, fixe a Cobertura da Consola (32) à
Consola (4) com dois Parafusos M4 x 16mm
(92).
8
4
2
32
92
92
