NordicTrack E11.0 Elliptical - Assembly Step 14: Console Wiring; Connect Console Wiring

12
13
14

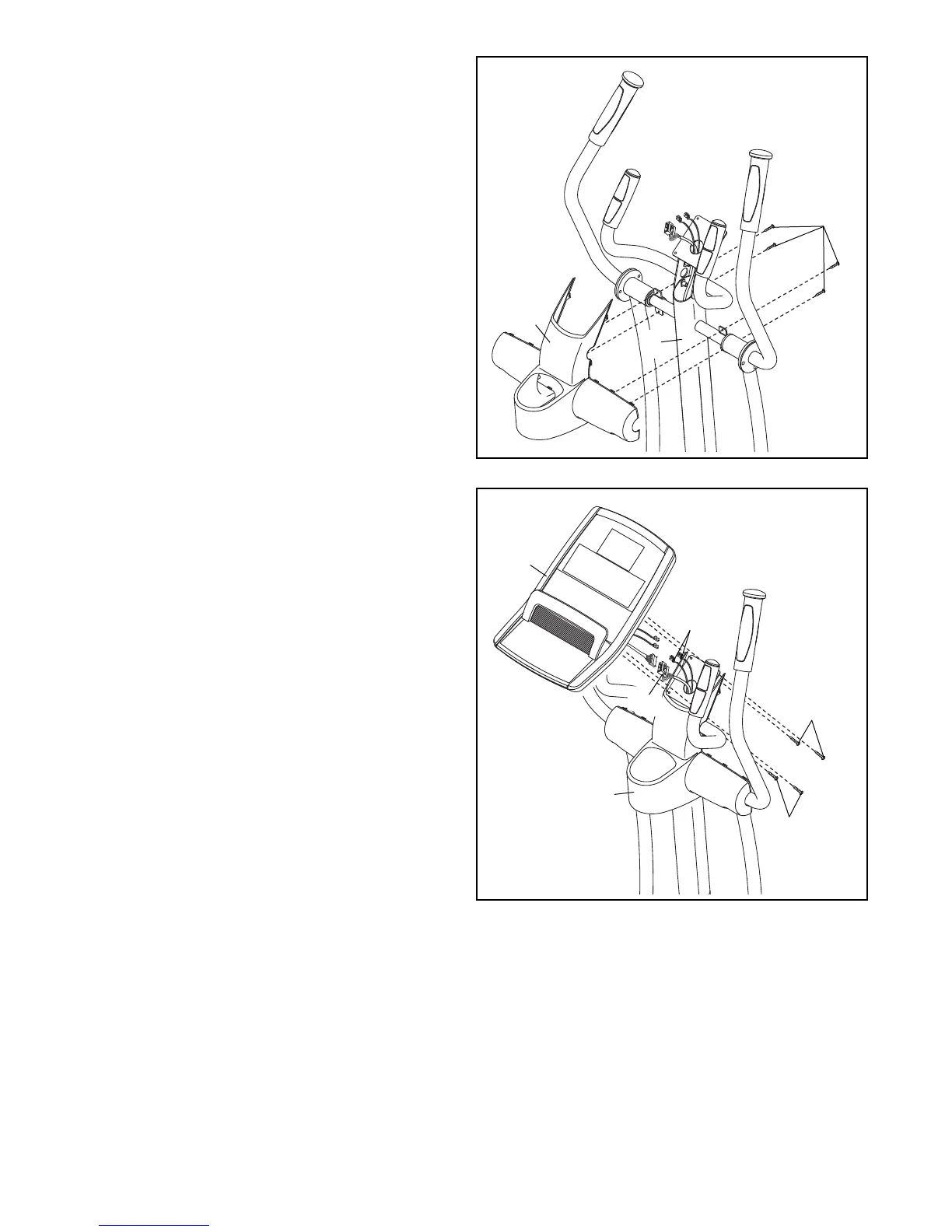

14. Maak de draadband die aan de Hoofddraad
(60) vastzit los en gooi deze weg
Sluit, terwijl een tweede persoon het
Bedieningspaneel (33) bij de Staander (5)
vasthoudt, de draden van het Bedieningspaneel
aan op de Hoofddraad (60) en op de Draden
van de Polssensor (105).
Steek het overschot aan draad naar beneden in
de Staander (5) of naar boven in het
Bedieningspaneel (33).
Tip: Zorg ervoor dat de draden niet bekneld
raken. Maak het Bedieningspaneel (33) vast
aan de Staander (5) met vier M4 x 19mm
Schroeven (156).
33
105
5
60
25
156
5
13. Draai de Kap van de Achterste Staander (25)
zoals afgebeeld.
M
aak de Kap van de Achterste Staander (25)
aan de Staander (5) vast met vier M4 x 19mm
S
chroeven (156).
Zorg ervoor dat
de draden niet
bekneld raken
156
156
