11
12
11
9
7
6
8
102
102
103
1

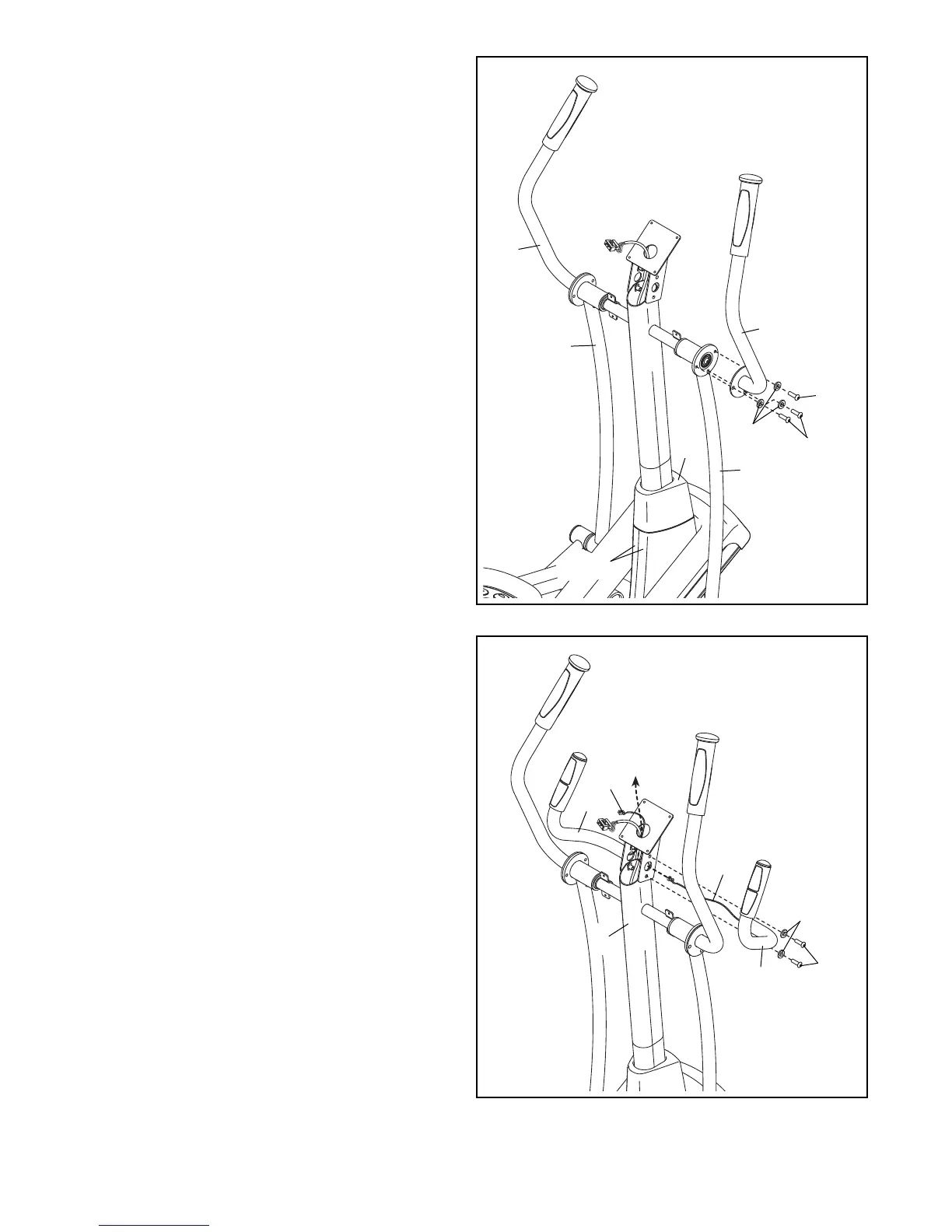

1. Zoek naar de Rechter Armhendel (8),
aangegeven met een sticker “Right” (L of Left
g
eeft links aan; R of Right geeft rechts aan) en
draai deze zoals afgebeeld.
Laat een tweede persoon de Rechter
A
rmhendel (8) bij de Rechter Beenstang (6)
vasthouden.
Maak de Rechter Armhendel (8) aan de Rechter
Beenstang (6) vast met drie M8 x 16mm
Hechtschroeven (102) en drie M8 Gespleten
Tussenringen (103).
Maak de Linker Armhendel (9) op dezelfde
manier aan de Linker Beenstang (7) vast.
Zie stap 4 op pagina 7. Draai de M8 x 16mm
Hechtchroeven (102) vast.
Schuif de Bovenste Kap (27) naar beneden en
druk deze in de Rechter en Linker Kappen van
het Onderstel (21, 22).
12. Zoek naar de Rechter Hendel (10), aangegeven
met een sticker “Right” (L of Left geeft links aan;
R of Right geeft rechts aan) en draai deze zoals
afgebeeld.
Laat een tweede persoon de Rechter Hendel
(10) bij de rechter kant van de Staander (5)
vasthouden.
Steek de Draad van de Polssensor (105) uit de
Rechter Hendel (10) in de rechterkant van de
Staander (5) en trek hem omhoog uit de
bovenkant van de Staander.
Tip: Zorg ervoor dat de Draad van de
Polssensor (105) niet bekneld raakt. Maak de
Rechter Hendel (10) aan de Staander (5) vast
met twee M8 x 16mm Hechtschroeven (102) en
twee M8 Gespleten Tussenringen (103).
Maak de Linker Hendel (11) op dezelfde
manier vast.
102
103
105
105
10
11
5
Zorg ervoor dat de Draad
van de Polssensor (105)
niet bekneld raakt
27
21, 22
