10

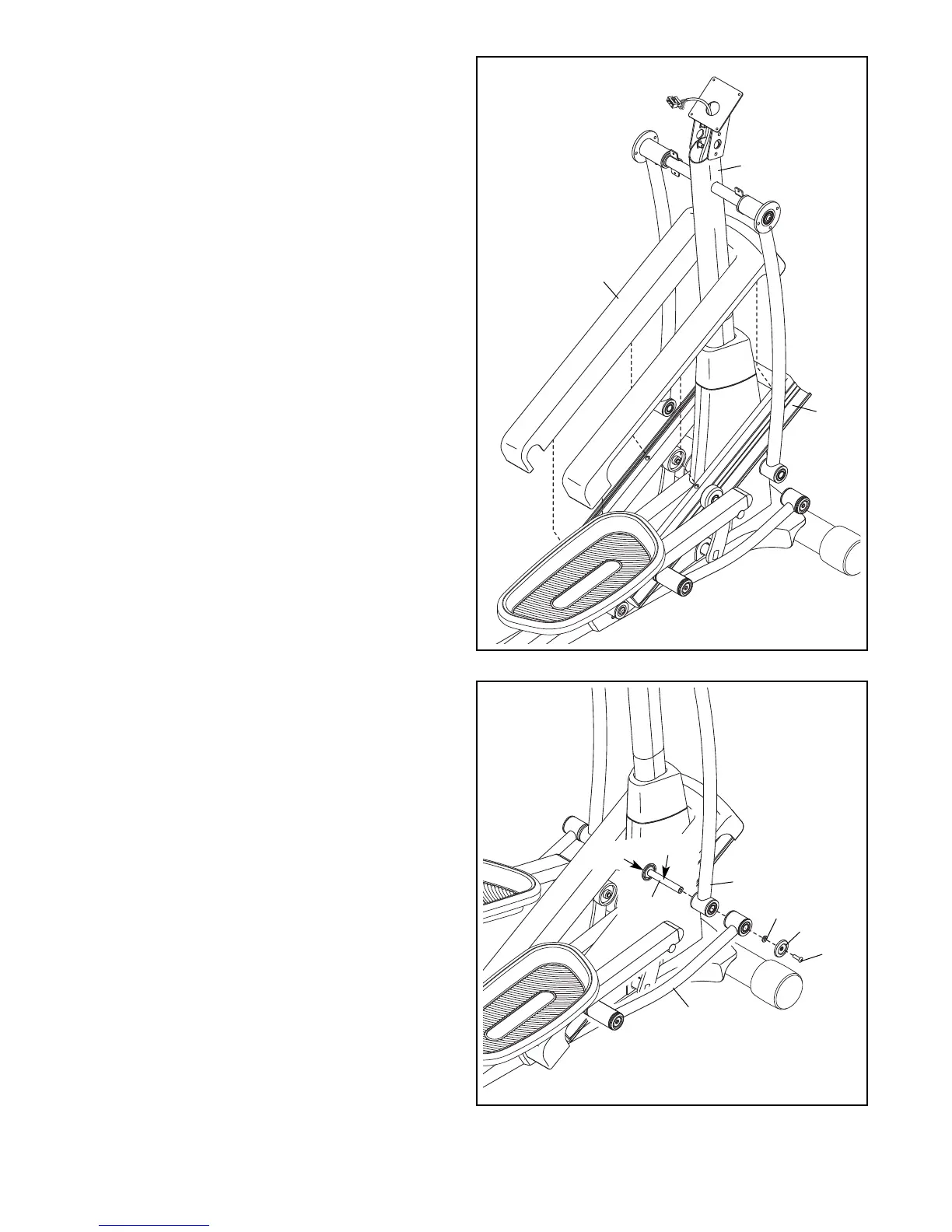

10. Smeer vet op de As van de Verbindingsarm
(114).
Steek de As van de Verbindingsarm (114)
vanuit de afgebeelde zijde in de Rechter
Beenstang (6) en in de Rechter Verbindingsarm
(43).
Plaats een inbussleutel op de M8 x 35mm
Hechtschroef (149) in de As van de
Verbindingsarm (114).
Gebruik een tweede inbussleutel en maak een
andere M8 x 35mm Hechtschroef (149), een
kleine Kap van de As (56) en een M8
Tussenring (95) vast in het andere uiteinde van
de As van de Verbindingsarm (114). Tip: zorg
ervoor dat de Kleine Kap van de As niet
beschadigd wordt wanneer de Hechtschroef
vastgedraaid wordt.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
10
9. Draai de Kap van de Helling (131) rond de
Staander (5) zoals afgebeeld.
D
ruk de lipjes op de Kap van de Helling (131) in
de Helling (130).
9
131
130
5
95
43
56
6
114
149
149
Smeervet
