Page #9 background imageLoading...
Page #9 background image
9
8a

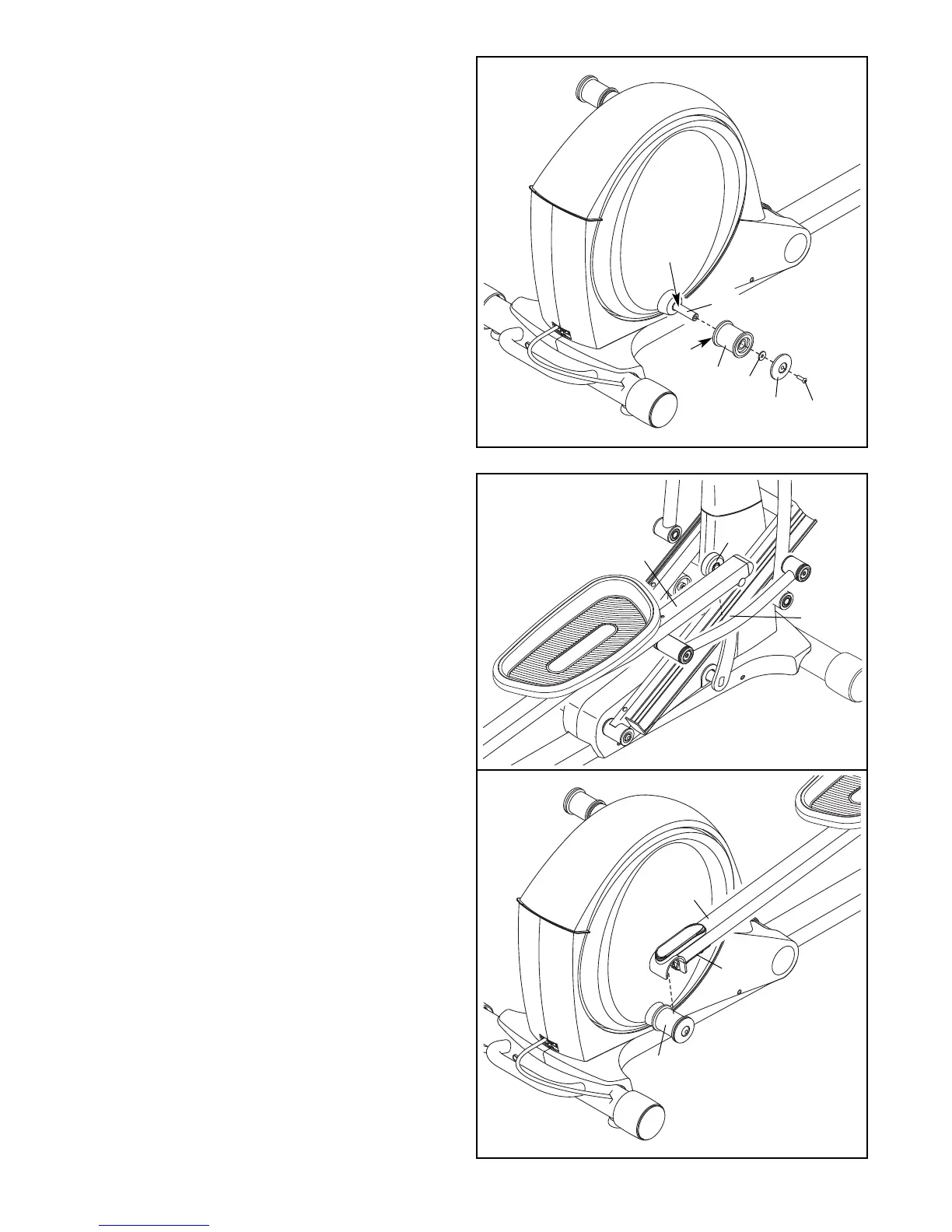

8. Zie tekening 8a. Zoek naar de Roller van de
Pedaalarm (32) op de Rechter Pedaalarm (12).
Plaats de Roller van de Pedaalarm (32) op de
rechterkant van de Helling (130).
Zie tekening 8b. Trek de Vergrendeling (50)
omhoog op de Rechter Pedaalarm (12).
Druk de Rechter Pedaalarm (12) op de rechter
Mouw van de Pedaalarm (46). Zorg ervoor dat
de Rechter Pedaalarm op zijn plaats ver-
grendeld wordt.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
32
12
130
7. Smeer vet op de as van de rechter Crankarm
(39).
Draai een Mouw van de Pedaalarm (46)
zodanig dat de platte kant naar de elliptische
trainer toewijst. Schuif de Mouw van de
Pedaalarm op de as van de rechter Crankarm
(39).
Maak de Mouw van de Pedaalarm (46) vast met
een M8 x 25mm Hechtschroef (121), een Grote
Kap van de As (113) en een M8 Tussenring
(95). Tip: Zorg ervoor dat de Grote Kap van
de As niet beschadigd wordt wanneer de
Hechtschroef vastgedraaid wordt.
Herhaal deze stap aan de andere kant van de
elliptische trainer.
8b
46
12
50
7
95
113
46
Platte
Kant
Smeervet
121
39
