8
6
5
5

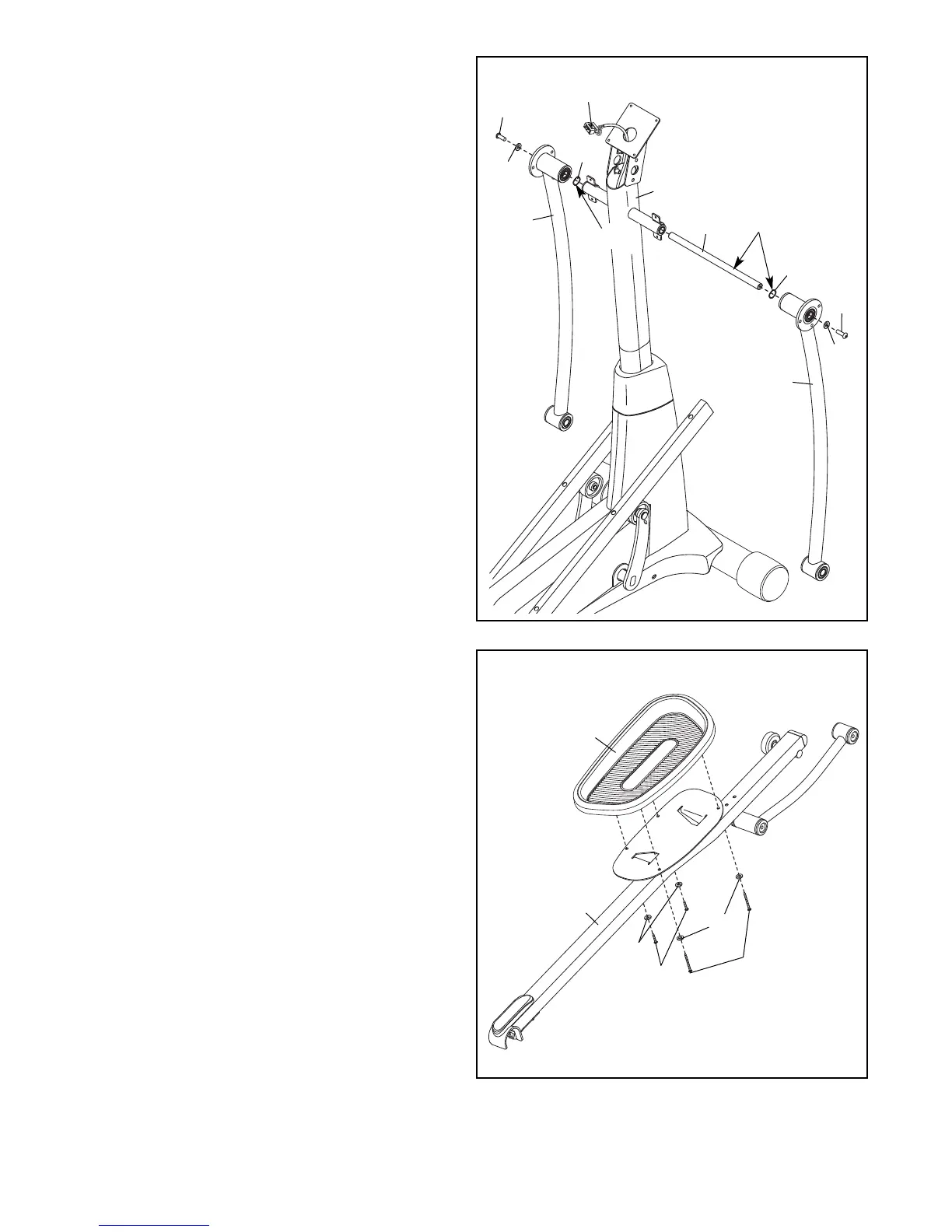

. Gebruik een plastic zakje om uw vingers
schoon te houden tijdens het aanbrengen van
een laagje van het meegeleverde vet op de As
van de Staander (48) en op de twee Gebogen
T
ussenringen (118).
S
teek de As van de Staander (48) door de
Staander (5) en leg deze in het midden. Schuif
een Gebogen Tussenring (118) op iedere kant
van de As van de Staander.
Zoek vervolgens naar de Linker en Rechter
Beenstangen (6, 7), aangegeven met stickers
“Left” and “Right” (L of Left geeft links aan; R of
Right geeft rechts aan) en draai ze zoals afge-
beeld.
Schuif de Linker en het Rechter Beenstangen
(6, 7) op de linker en rechter kanten van de As
van de Staander (48).
Maak een M8 x 16mm Hechtschroef (102) en
een M8 Tussenring (95) tegelijkertijd vast in
iedere uiteinde van de As van de Staander (48).
Smeervet
Smeervet
95
5
7
102
9
5
1
02
118
48
60
6
118
6. Zoek naar het Rechter Pedaal (14) en de
Rechter Pedaalarm (12), aangegeven met
“Right” (L of Left geeft links aan; R of Right
geeft rechts aan) stickers en draai ze zoals
afgebeeld.
Maak het Rechter Pedaal (14) aan de Rechter
Pedaalarm (12) vast met twee M6 x 13mm
Hechtschroeven (111) en twee M6 Tussenringen
(112); draai de Hechtschroeven nog niet vast.
Draai vervolgens twee M6 x 50mm
Hechtschroeven (62) en twee M6 Tussenringen
(112) vast in de Rechter Pedaalarm (12) en in
het Rechter Pedaal (14). Draai dan de twee M6
x 13mm Hechtschroeven (111) vast.
Maak het Linker Pedaal (niet getoond) op
dezelfde manier aan de Linker Pedaalarm
(niet getoond) vast.
14
12
111
112
112
62
