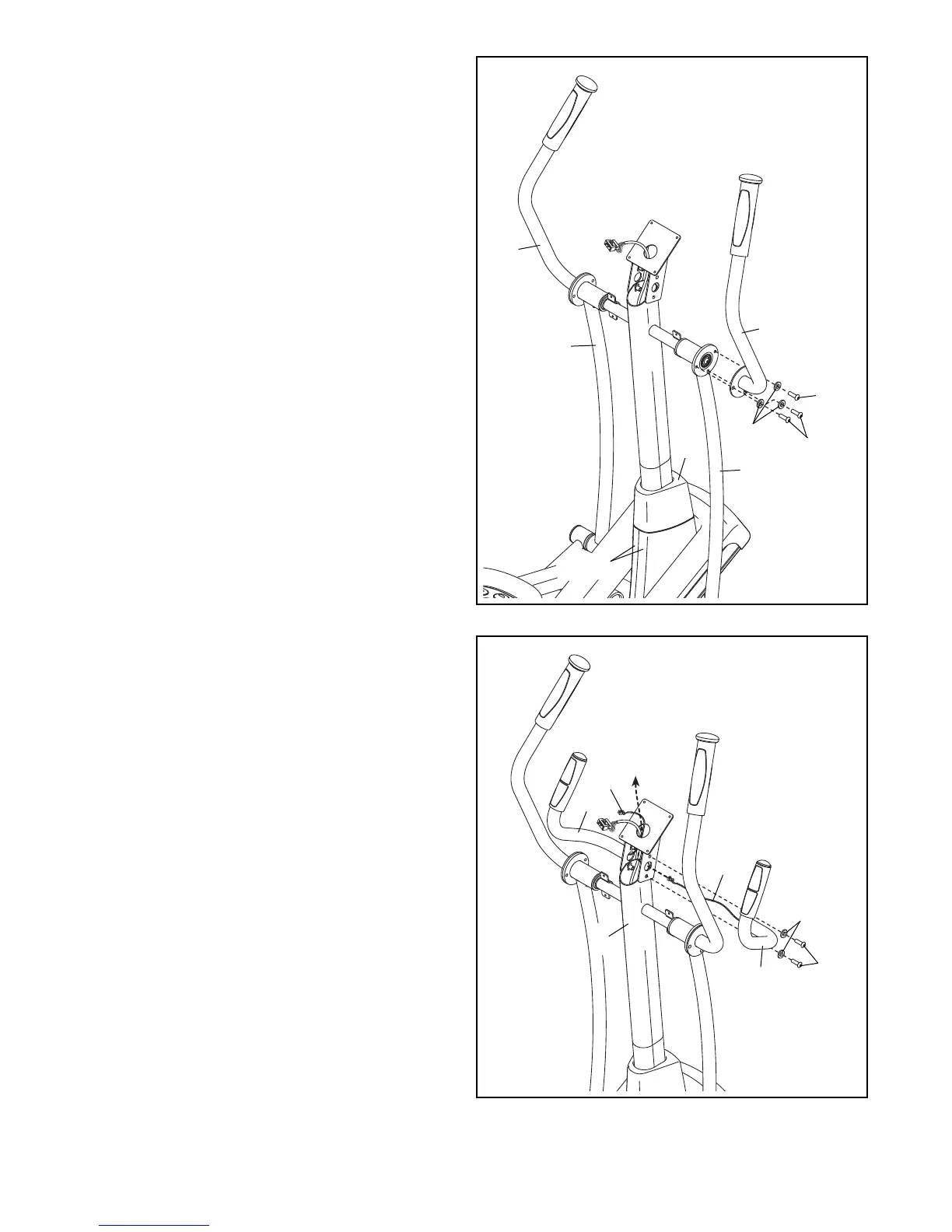

1. Identifiez le Bras PSC Droit (8), sur lequel se
trouve un autocollant avec le mot « Right » (L
o
u Left indique gauche ; R ou Right indique
droite), et orientez-le comme sur le schéma.
Demandez à une deuxième personne de tenir
l
e Bras PSC Droit (8) près de la Jambe PSC
Droite (6).
Attachez le Bras PSC Droit (8) à la Jambe PSC
Droite (6) à l'aide de trois Vis en Métal/Nylon de
M8 x 16mm (102) et trois Rondelles Fendues
de M8 (103).
Attachez le Bras PSC Gauche (9) sur la
Jambe PSC Gauche (7) de la même manière.
Référez-vous à lʼétape 4 page 7. Serrez les
Vis en Métal/Nylon de M8 x 16mm (102).
Glissez le Boîtier Supérieur (27) vers le bas et
enfoncez-le dans les Boîtiers Droit et Gauche
du Cadre (21, 22).
12. Identifiez le Guidon Droit (10), sur lequel se
trouve un autocollant avec le mot « Right » (L
ou Left indique gauche ; R ou Right indique
droite), et orientez-le comme sur le schéma.
Demandez à une deuxième personne de tenir le
Guidon Droit (10) près du côté droit du Montant
(5).
Enfilez le Fil du Détecteur Cardiaque (105) qui
sort du Guidon Droit (10) dans le côté droit du
Montant (5) et tirez-le vers le haut jusqu'à l'a-
cheminer hors du haut du Montant.
Conseil : faites attention de ne pas coincer
le Fil du Détecteur Cardiaque (105). Attachez
le Guidon Droit (10) sur le Montant (5) à lʼaide
de deux Vis en Métal/Nylon de M8 x 16mm
(102) et deux Rondelles Fendues de M8 (103).
Attachez le Guidon Gauche (11) de la même
manière.
102
103
105
105
10
11
5
Faites attention de ne pas
coincer les Fils du
Détecteur Cardiaque (105)
27
21, 22
