NordicTrack E11.0 Elliptical Manuel De L'Utilisateur

10

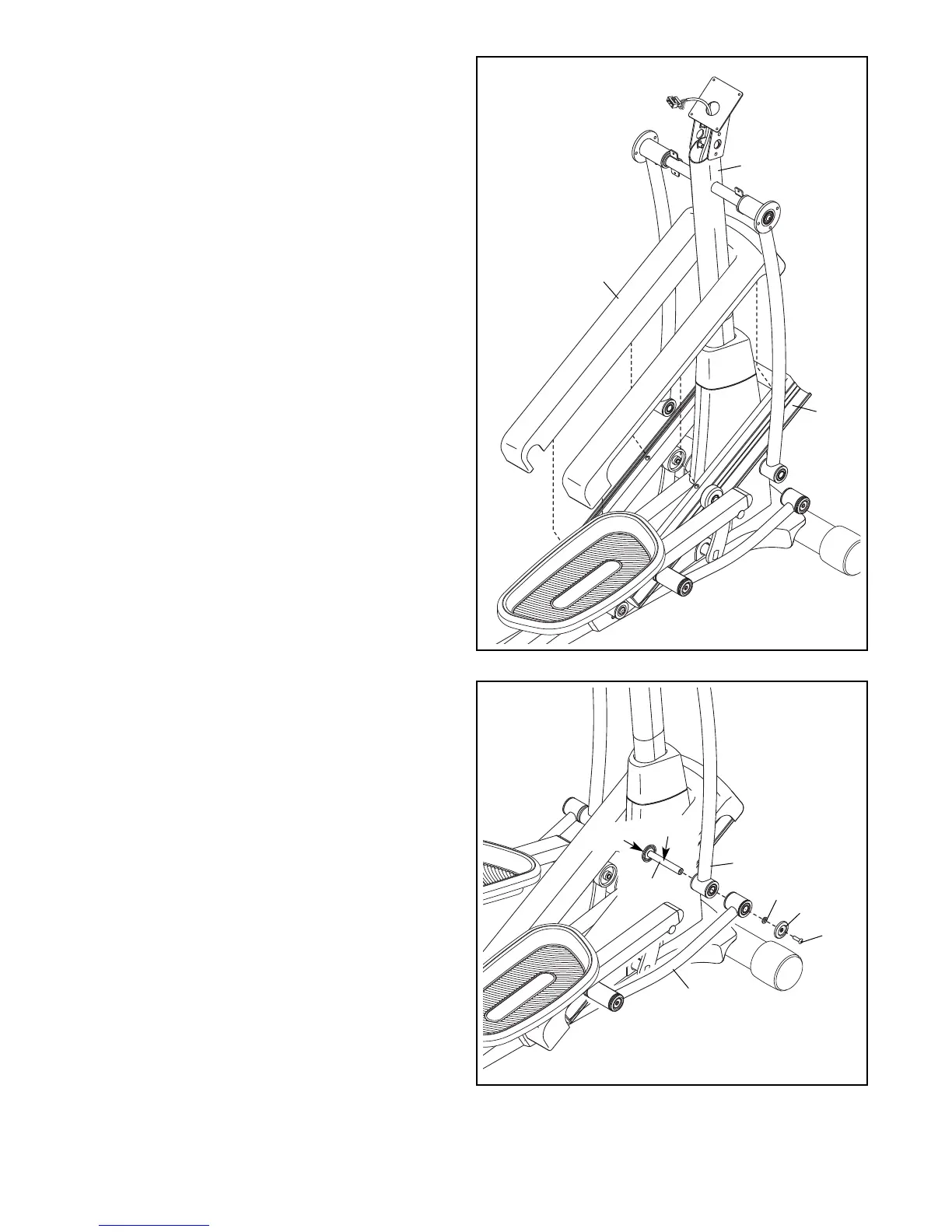

10. Graissez un Essieu du Bras de Liaison (114).
Introduisez l'Essieu du Bras de Liaison (114)
dans la Jambe PSC Droite (6) et le Bras de
Liaison Droit (43) depuis le côté illustré.
Introduisez une clé hexagonale dans la Vis en
Métal/Nylon de M10 x 35mm (149) dans
l'Essieu du Bras de Liaison (114).
À l'aide d'une seconde clé hexagonale, vissez
une autre Vis en Métal/Nylon de M10 x 35mm
(149) avec une Petite Rondelle de l'Essieu (56)
et une Rondelle de M8 (95) dans l'autre
extrémité de l'Essieu du Bras de Liaison (114).
Conseil : faites attention de ne pas endom-
mager la Petite Rondelle de l'Essieu en
vissant la Vis en Métal/Nylon.
Répétez cette étape de l'autre côté de
l'elliptique.
10
9. Orientez le Couvercle de la Rampe (131) autour
du Montant (5) comme sur le schéma.
E
nfoncez les languettes du Couvercle de la
Rampe (131) à l'intérieur de la Rampe (130).
9
131
130
5
95
43
56
6
114
149
149
Graisse
