NordicTrack E11.0 Elliptical - Assembly Step 7: Pedal Arm Sleeve; Attach Pedal Arm Sleeve; Assembly Step 8: Pedal Arm Latch; Secure Pedal Arm to Sleeve

9
8a

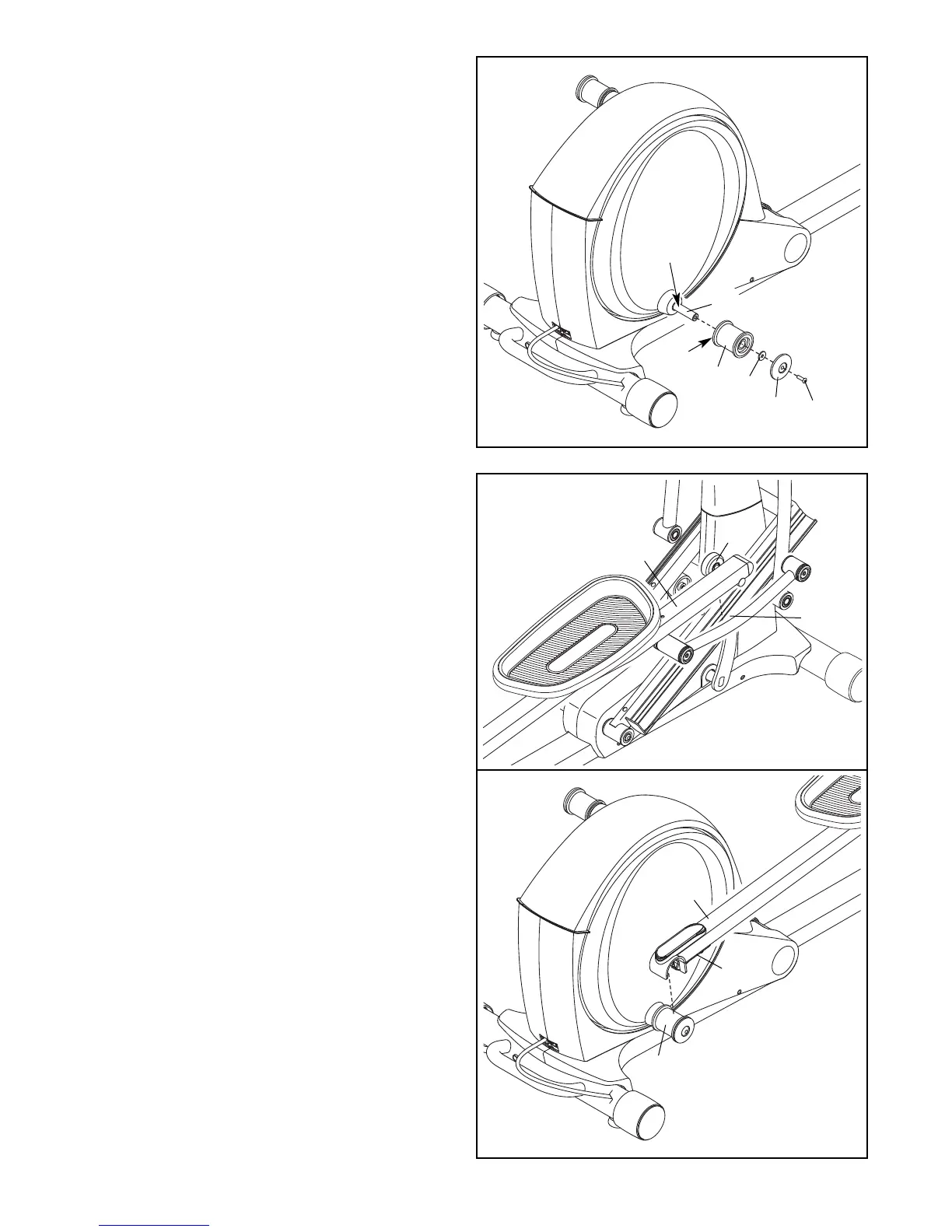

8. Voir le schéma 8a. Localisez le Rouleau du
Bras de la Pédale (32) sur le Bras de la Pédale
Droite (12).
Posez le Rouleau du Bras de la Pédale (32) sur
le côté droit de la Rampe (130).
Voir le dessin 8b. Tirez le Loquet (50) sur le
Bras de la Pédale Droite (12) vers le haut.
Enfoncez le Bras de la Pédale Droite (12) sur le
Manchon du Bras de la Pédale (46) droit.
Assurez-vous que le Bras de la Pédale
Droite sʼenclenche en place.
Répétez cette étape de l'autre côté de
l'elliptique.
32
12
130
7. Graissez l'essieu du Bras du Pédalier (39) droit.
Orientez un Manchon du Bras de la Pédale (46)
de manière à ce que le côté plat soit face à l'el-
liptique. Glissez le Manchon du Bras de la
Pédale sur lʼessieu du Bras du Pédalier (39)
droit.
Attachez le Manchon du Bras de la Pédale (46)
à lʼaide dʼune Vis en Métal/Nylon de M8 x
25mm (121), une Grande Rondelle de l'Essieu
(113) et une Rondelle de M8 (95). Conseil :
faites attention de ne pas endommager la
Grande Rondelle de l'Essieu en vissant la
Vis en Métal/Nylon.
Répétez cette étape de l'autre côté de
l'elliptique.
8b
46
12
50
7
95
113
46
Côté
Plat
Graisse
121
39
