8
6
5
5

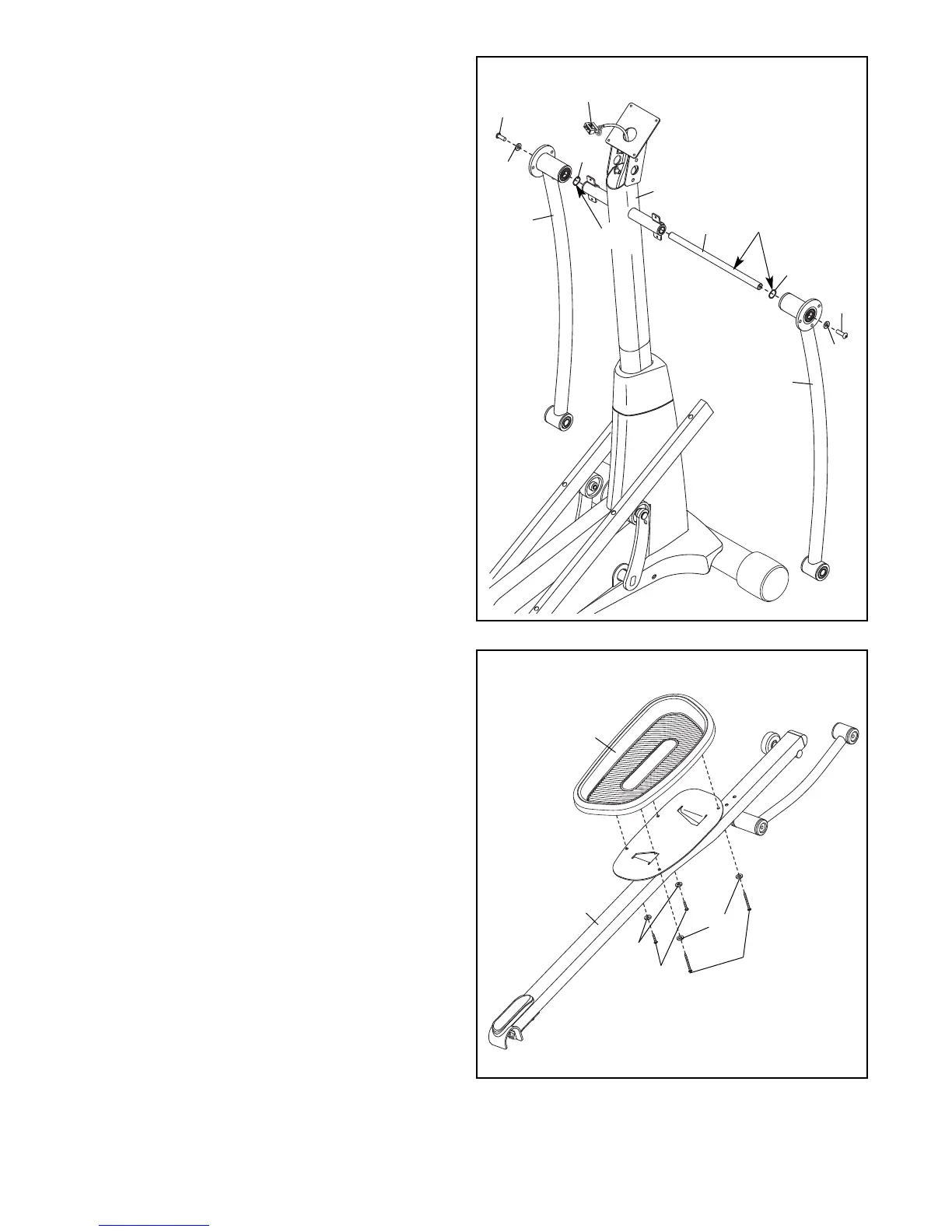

. À l'aide d'un petit sac en plastique pour garder
vos doigts propres, appliquez une couche de la
graisse incluse sur l'Essieu du Montant (48) et
de deux Rondelles Ondulées (118).
Enfoncez lʼEssieu du Montant (48) dans le
M
ontant (5), puis centrez-le. Glissez une
Rondelle Ondulée (118) sur chaque côté de
lʼEssieu du Montant.
Identifiez les Jambes PSC Droite et Gauche (6,
7), sur lesquelles se trouvent des autocollants
avec les mots « Right » (droit) et « Left »
(gauche), et orientez-les comme sur le schéma.
Glissez les Jambes PSC Droite et Gauche (6,
7) sur les côtés droit et gauche de lʼEssieu du
Montant (48).
Serrez une Vis en Métal/Nylon de M8 x 16mm
(102) et une Rondelle de M8 (95) à chaque
extrémité de lʼAxe du Montant (48) en même
temps.
Graisse
Graisse
95
5
7
102
9
5
1
02
118
48
60
6
118
6. Identifiez la Pédale Droite (14) et le Bras de la
Pédale Droite (12), sur lesquels se trouvent des
autocollants avec la lettre « R » (L ou Left
indique gauche ; R ou Right indique droite) et
orientez-les comme sur le schéma.
Attachez la Pédale Droite (14) sur le Bras de la
Pédale Droite (12) à lʼaide de deux Vis en
Métal/Nylon de M6 x 13mm (111) et deux
Rondelles de M6 (112) ; ne serrez pas encore
les Vis en Métal/Nylon.
Ensuite, vissez deux Vis en Métal/Nylon de M6
x 50mm (62) avec deux Rondelles de M6 (112)
dans le Bras de la Pédale Droite (12) et la
Pédale Droite (14). Ensuite, serrez les deux
Vis en Métal/Nylon de M6 x 13mm (111).
Attachez la Pédale Gauche (non-illustrée) à
l'ensemble du Bras de la Pédale Gauche
(non-illustré) de la même manière.
14
12
111
112
112
62
