NordicTrack E11.0 Elliptical - Assembly Step 3: Upright and Top Cover; Install Upright and Top Cover; Assembly Step 4: Upright to Frame; Secure Upright to Main Frame

7

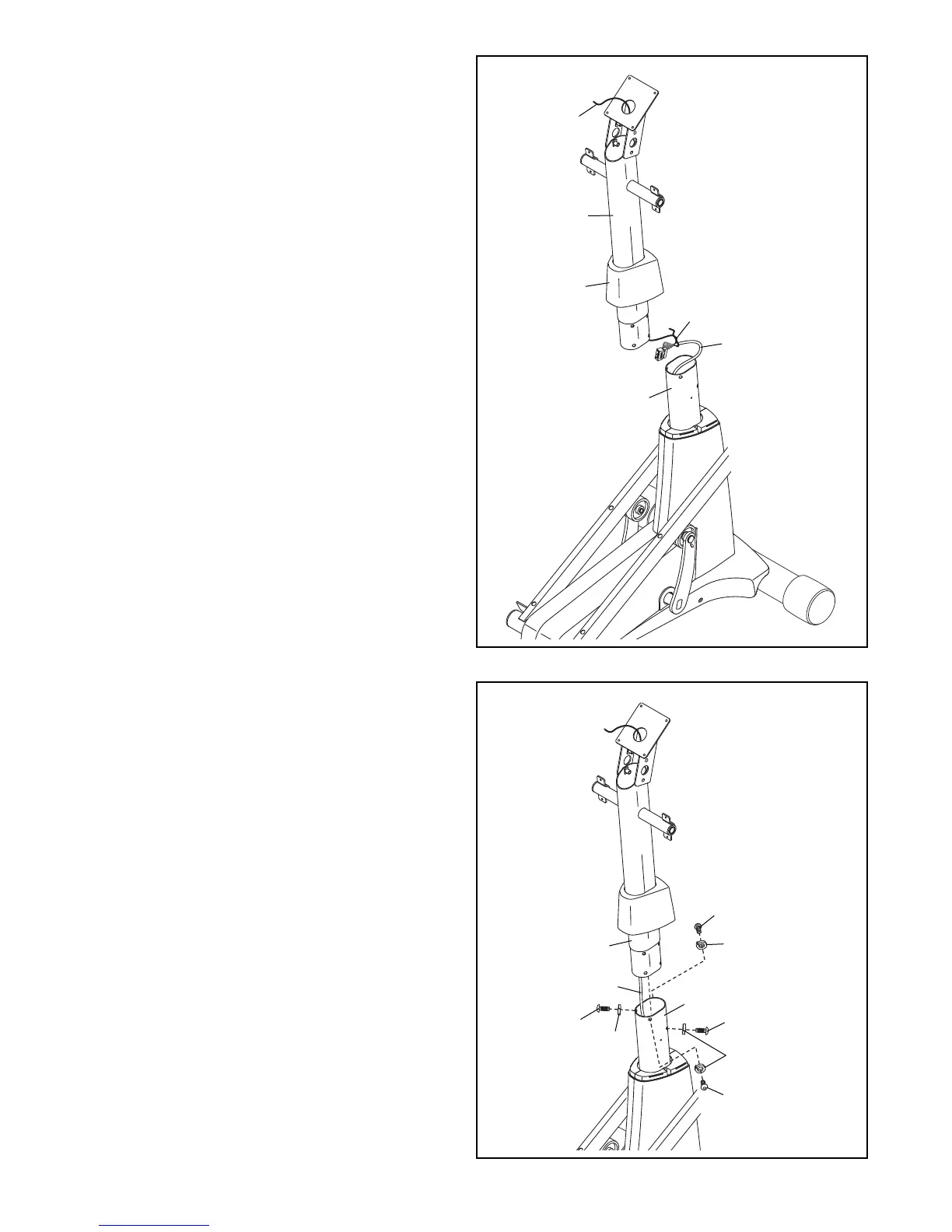

3. Identifiez le Montant (5) et le Boîtier Supérieur
(27) et orientez-les dans la position illustrée.
Glissez le Boîtier Supérieur (27) vers le haut sur
le Montant (5).
Demandez à une deuxième personne de tenir
le Montant (5) ainsi que le Boîtier Supérieur
(27) près du Cadre Principal (1).
Localisez l'attache de fil dans le Montant (5).
Attachez l'extrémité inférieure de l'attache de fil
sur le Fils Principal (60). Ensuite, tirez l'ex-
trémité supérieure de l'attache de fil jusqu'à
acheminer le Fil Principal hors du Montant.
Conseil : pour que le Fil Principal (60) ne
tombe pas dans le Montant (5), attachez-le
avec l'attache de fil.
4. Conseil : faites attention de ne pas pincer le
Fil Principal (60). Enfoncez le Montant (5)
dans le Cadre Principal (1).
Attachez le Montant (5) à lʼaide de quatre Vis
en Métal/Nylon de M8 x 16mm (102) et quatre
Rondelles Fendues de M8 (103) ; ne serrez
pas encore les Vis en Métal/Nylon à ce
moment. Vous serrerez les Vis en
Métal/Nylon à la fin de l'étape 11.
3
5
Attache
de Fil
Attache
d
e Fil
27
60
1
4
5
60
102
102
102
102
103
103
103
1
Évitez de pincer le
Fil Principal (60)
